AuotCAD Electrical 如何進行批量更新元件標記或重新標記元件呢？

其實本身軟件就自動有該功能，你可以對當前圖紙或指定多個圖紙也可以對整個項目進行批量更新元件標記。

方法一：

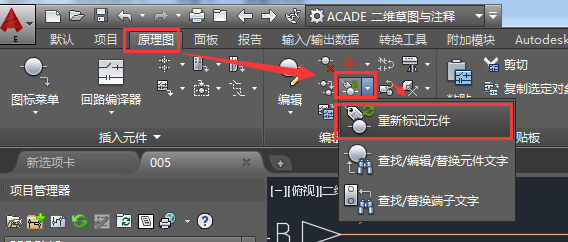

你可以利用原理圖選項卡下面的編輯元件里的“重新標記元件”命令進行，該命令會根據項目設置元件標記規則進行對當前激活圖形（也就是你已經打開的DWG圖形）或整個項目進行元件標記的更新

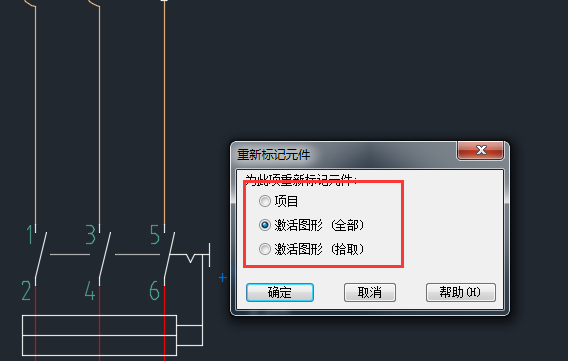

選擇需要重新標記的圖形（激活圖形或整個項目）

方法二：

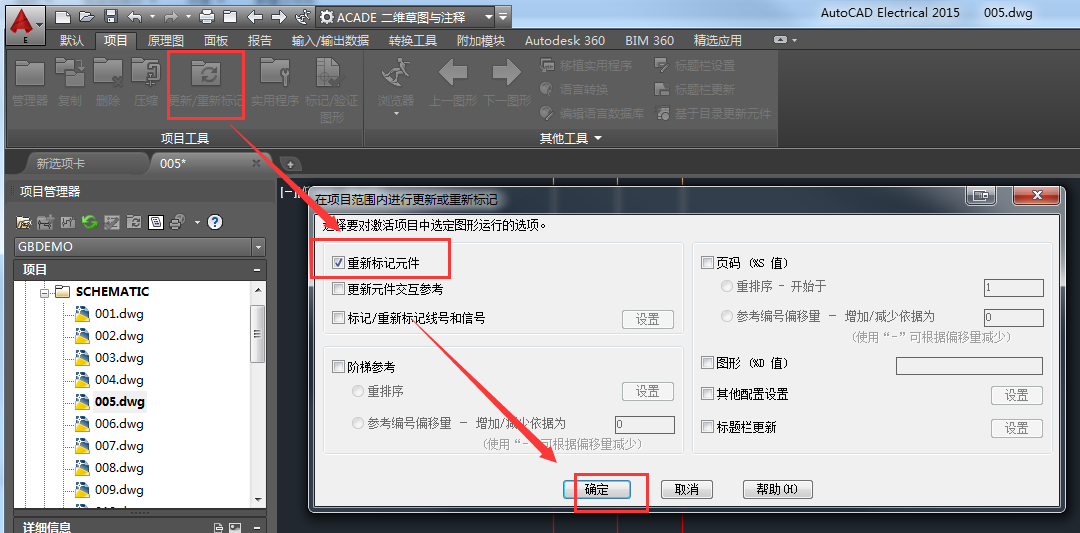

你可以利用項目選項卡下面的項目工具選項板里的“更新/重新標記”命令進行批量更新。

1、選擇你需要更新的圖形

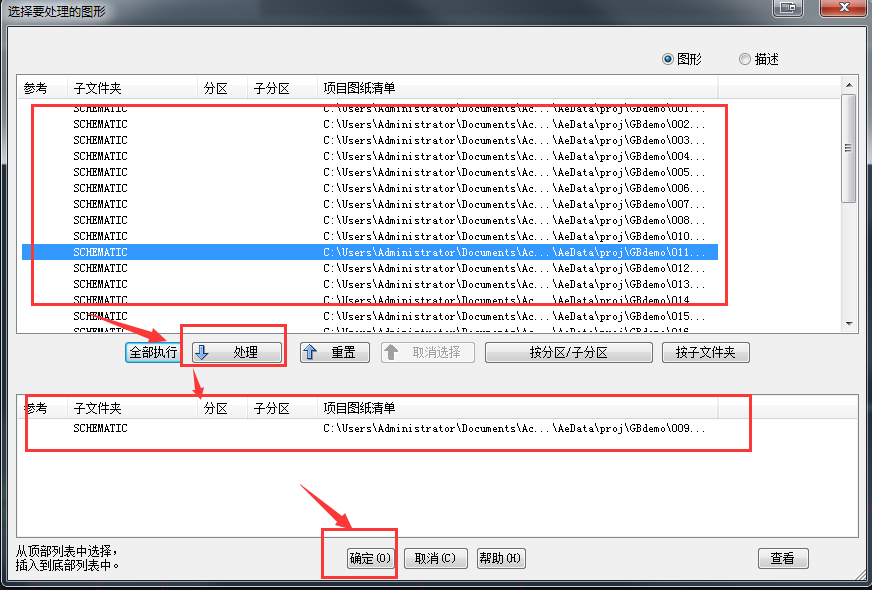

2、選擇你要處理的圖形

等待軟件進行更新，更新規則為項目設置或圖形特性里設置的元件標記規則。
