    風管是可以在現場加工制作的，因此風管設計尺寸比較靈活。但是為了便于標準化加工與安裝，矩形風管有常用的邊長規格尺寸。樣板文件中默認的風管邊長尺寸與用戶常用尺寸不盡相同。用戶希望在設計中僅僅使用標準尺寸，避免使用非標件。

    步驟一：

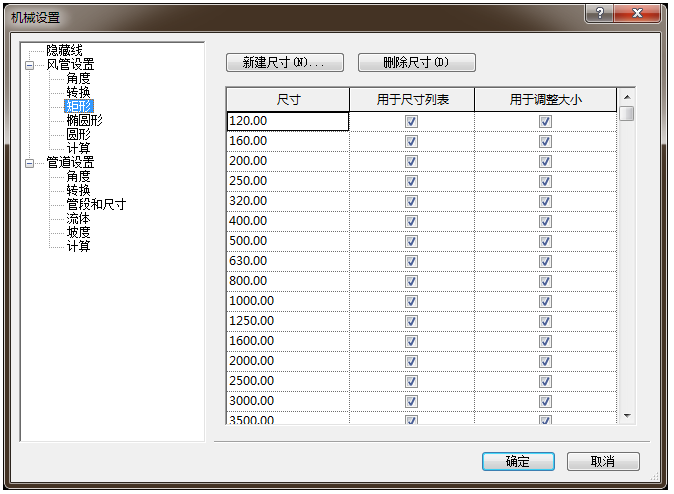

    打開“管理”,點擊“MEP設置”中的“機械設置”。在界面中選擇“風管設置”下的“矩形”，右側會羅列出當前項目文件中可以使用的風管邊長尺寸。見圖1-1。

    圖1-1

    步驟二:

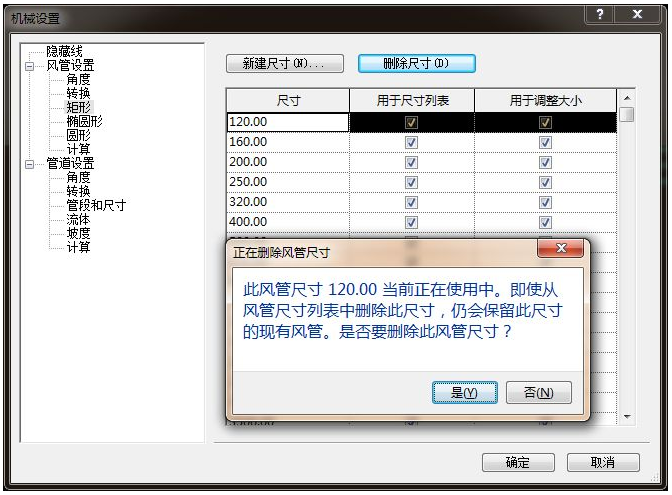

    選擇不需要的尺寸，點擊“刪除尺寸”。在彈出的“刪除設置”對話框中，點擊“是”。見圖1-2。

    圖1-2

    如果需要?jiǎng)h除的風管尺寸在當前的項目中已經被使用，軟件會提醒“正在刪除風管尺寸”對話框信息。用戶仍然可以刪除該尺寸，并且已經使用該尺寸的風管不受影響，直到用戶主動修改該風管尺寸。

    步驟三：

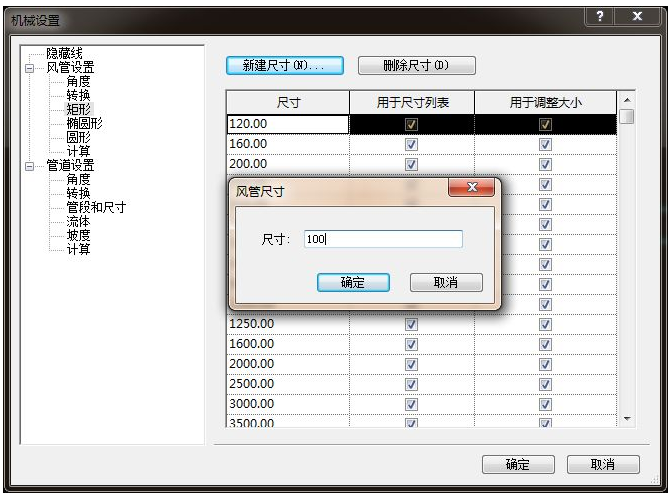

    除了刪除不需要的尺寸外，還需創建列表中不存在的風管尺寸。點擊“新建尺寸”，在“風管尺寸”對話框中輸入風管邊長，點擊“確定”。如圖1-3。

    圖1-3

    步驟四：

    重復步驟2與3，直到完成整個風管尺寸列表的編輯。這樣用戶就得到了常用的風管邊長規格尺寸。見圖1-4。

    圖1-4
