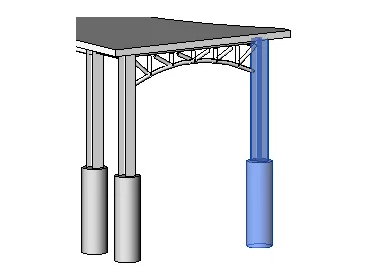

我們可以使用結構柱工具將垂直承重圖元添加到建筑模型中。
“結構”選項卡 →“結構”面板 →（柱）
“建筑”選項卡 →“構建”面板 →“柱”下拉列表 →（結構柱）
放置結構柱

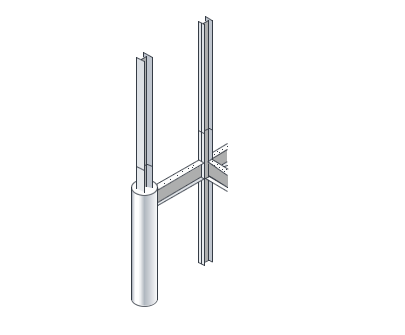

盡管結構柱與建筑柱共享許多屬性，但結構柱還具有許多由它自己的配置和行業標準定義的其他屬性，可提供不同的行為。
結構圖元（如，梁、支撐和獨立基礎）與建構柱連接或不與建筑柱連接。另外，結構柱具有一個可用于數據交換的分析模型。
通常，建筑師提供的圖紙和模型可能包含軸網和建筑柱。我們可通過以下方式創建結構柱：手動放置每根柱或使用“在軸網處”工具將柱添加到選定的軸網交點。在大多數情況下，在添加結構柱之前設置軸網很有幫助，因為結構柱可以捕捉到軸線。
我們可以在平面或三維視圖中創建結構柱。
放置垂直結構柱
我們可以在平面視圖和三維視圖中添加柱。
在此輸入任務的上下文（可選）。
1.在功能區上，單擊（結構柱）。在哪里？
“結構”選項卡 →“結構”面板 →（柱）
“建筑”選項卡 →“構建”面板 →“柱”下拉列表 →（結構柱）
2.從“屬性”選項板上的“類型選擇器”下拉列表中，選擇一種柱類型。

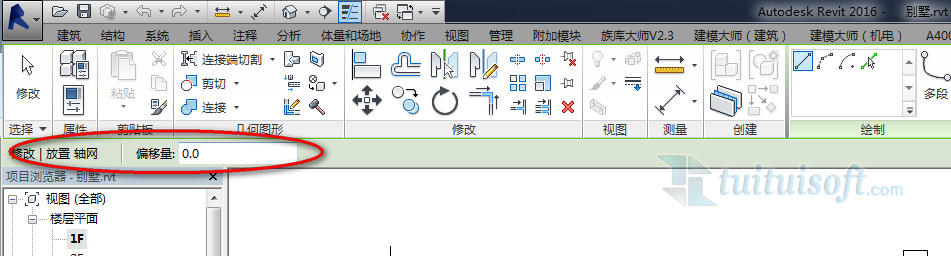

3.在選項欄上指定下列內容：
放置后旋轉。選擇此選項可以在放置柱后立即將其旋轉。
標高。（僅限三維視圖）為柱的底部選擇標高。在平面視圖中，該視圖的標高即為柱的底部標高。
深度。此設置從柱的底部向下繪制。要從柱的底部向上繪制，需要選擇“高度”。
標高/未連接。選擇柱的頂部標高；或者選擇“未連接”，然后指定柱的高度。

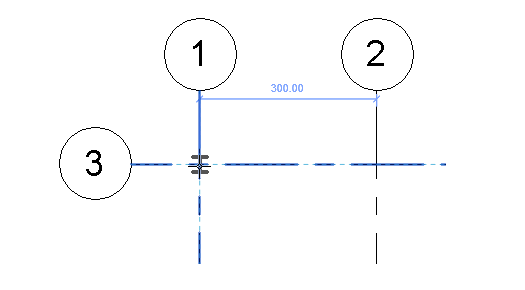

4.單擊以放置柱。柱捕捉到現有幾何圖形。柱放置在軸網交點時，兩組網格線將亮顯。
放置柱時，使用空格鍵更改柱的方向。每次按空格鍵時，柱將發生旋轉，以便與選定位置的相交軸網對齊。在不存在任何軸網的情況下，按空格鍵時會使柱旋轉90度。
放置傾斜結構柱
傾斜結構柱在較高的大型輪廓結構中較為常見。斜柱建模可以幫助工程師詳細構建項目并執行準確的分析計算。

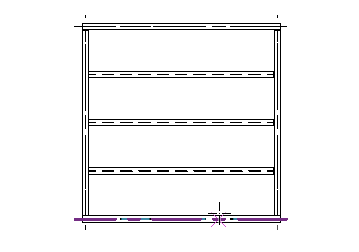

通過單擊兩次在平面視圖上放置斜柱：一次用于指定柱的起點，一次用于指定柱的終點。
我們可以為每次單擊都定義標高和偏移量，也可以使用“三維捕捉”來連接到之前放置的圖元。
1.在功能區上，單擊放置傾斜結構柱（結構柱）。在哪里？
“結構”選項卡 →“結構”面板 →（柱）
“建筑”選項卡 →“構建”面板 →“柱”下拉列表 →（結構柱）
2.單擊“修改|放置結構柱”選項卡 →“放置”面板 →（斜柱）。
3.從“屬性”選項板上的“類型選擇器”下拉列表中，選擇一種柱類型。
4.在選項欄上指定下列內容：
第一次單擊。（僅平面視圖放置）選擇柱起點所在的標高。在文本框中指定柱端點的偏移。
第二次單擊。（僅平面視圖放置）選擇柱端點所在的標高。在文本框中指定柱端點的偏移。
三維捕捉。如果我們希望柱的起點和終點之一或二者都捕捉到之前放置的結構圖元，需要選擇“三維捕捉”。如果在剖面、立面或三維視圖中進行放置，這是最準確的放置方法。
如果在剖面、立面或三維視圖中建模，需要在適當的位置繪制列。
5.在平面區域中單擊，以便在為“第一次單擊”選擇的標高處指定柱的起點。
6.再次單擊，以便在為“第二次單擊”選擇的標高處指定柱的終點。

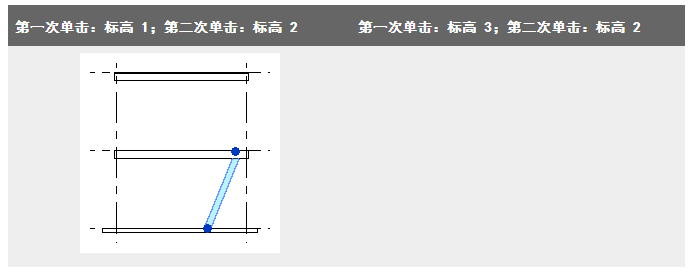

此時將放置該柱，其放置方式將由這兩次單擊、與這些單擊相關聯的標高以及為這些單擊定義的偏移量來定義。在下圖中，使用顯示的單擊位置，從項目的標高2結構平面放置了一個斜柱。
在Revit中，有兩種類型的柱：“建筑”和“結構”。如果放置在墻旁邊或墻內，則建筑柱使用材質包絡。無論放置在何處，結構柱都將保持其材質屬性。結構柱還包含用于結構分析的屬性。
從“常用”選項卡中選擇“柱”工具。使用下拉列表來指定希望放置建筑柱還是放置結構柱。然后選擇要放置的族類型。
建筑柱可隨意放置在我們單擊的位置。標準捕捉可允許我們將柱放置在軸網交點處或其他位置。放置柱時，可以通過在“選項欄”上指定值來控制柱的高度。注意靠近墻交點放置的柱處的材質包絡。
放置結構柱時，可以使用“在軸網處”或“在柱上”選項一次放置多個柱。例如，如果使用“在軸網處”，則選擇要用于放置的軸網，然后完成此模式。結構柱將放置在所有軸網交點處。如果選擇“在柱上”選項，則結構柱將放置在每個建筑柱上。
也可以通過選擇“斜柱放置”選項，然后使用“選項欄”上的設置控制傾斜來傾斜放置結構柱。
在Revit項目中，可以單獨使用建筑柱和結構柱，也可以組合使用它們。
