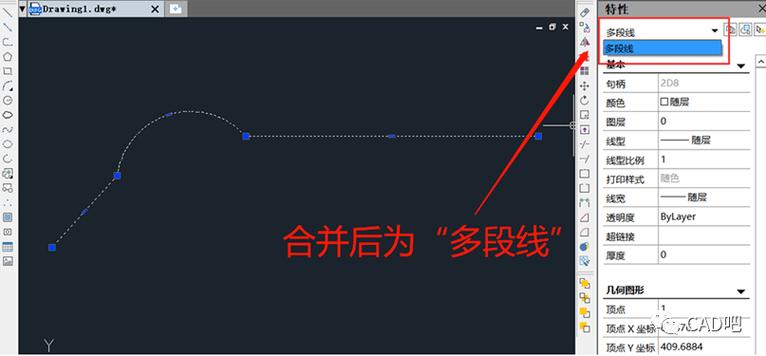

本文將詳細說明CAD圖形多線段的合并方法。在CAD設計中，當需要對多個線段進行合并以得到一個連續的曲線或多邊形時，合并方法是非常重要的。合并線段可以減少圖形復雜性，提高圖形的可讀性和美觀性。以下將介紹三種常用的合并方法，分別是端點合并、直線合并和圓弧合并。
端點合并

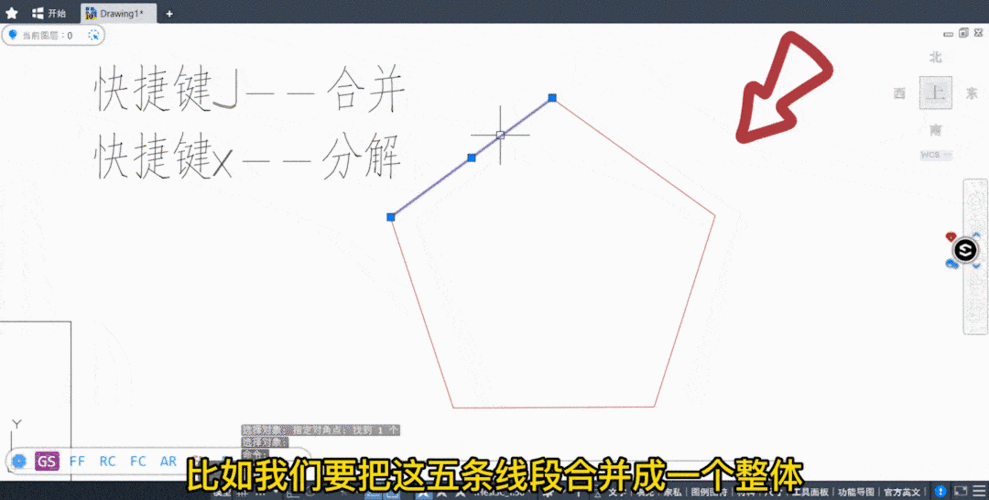

端點合并是最簡單的合并方法。它適用于兩個線段的端點相鄰且接觸，可以直接將兩個線段的端點重合以實現合并。端點合并不需要進行任何計算，只需要將一個線段的末端和另一個線段的起始點重合即可。
直線合并
直線合并是將兩個線段在同一直線上進行合并。當兩個線段除了端點相鄰之外，它們的方向也相同，可以通過直線合并實現線段的合并。直線合并需要計算兩個線段的斜率，如果斜率相同，則可以將兩個線段合并為一個更長的線段。
圓弧合并
當需要合并兩個曲線線段時，圓弧合并是一種常用的方法。圓弧合并通過計算兩個圓弧的圓心和半徑，確定它們是否可以合并成一個更大的圓弧。如果兩個圓弧的圓心和半徑相同，則可以將它們合并成一個更長的圓弧。
在實際應用中，以上三種合并方法可以根據具體情況進行組合使用。例如，當需要合并多個線段時，可以先使用端點合并將相鄰的線段合并成幾個較長的線段，然后再使用直線合并將這些較長的線段合并成更長的線段。最后，可以使用圓弧合并將這些較長的線段合并成一個或多個圓弧，以實現更復雜的圖形效果。
總之，合并方法在CAD設計中起著重要的作用。通過合并線段，可以減少圖形的復雜性，提高圖形的可讀性和美觀性。端點合并、直線合并和圓弧合并是常用的合并方法，它們可以根據具體情況進行靈活組合使用。掌握這些合并方法，將有助于提高CAD設計的效率和質量。
