SketchUp是一款強大的3D建模軟件，可以用于創建各種復雜的建筑和物體。在SketchUp中，直線偏移是一項常用的操作，可以用于創建平行于已有直線的新直線。本文將詳細介紹如何在SketchUp中實現直線偏移操作。

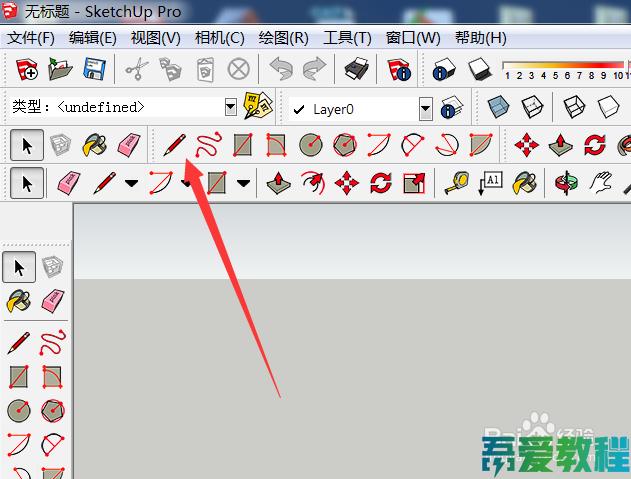

首先，在SketchUp中打開一個新的建模頁面，或者打開一個已有的模型。然后，通過繪圖工具創建一根直線。當你用鼠標繪制直線時，SketchUp會自動顯示出直線的長度和角度。你可以在工具欄上選擇合適的繪圖工具，比如直線工具或矩形工具。
步驟一：選擇直線
在繪制了一根直線后，你需要選擇這根直線，以便進行偏移操作。你可以使用選擇工具（箭頭圖標）來選擇直線。點擊選擇工具，然后點擊直線，直線將被高亮顯示。
步驟二：執行偏移操作
一旦你選擇了直線，就可以開始執行偏移操作了。在SketchUp中，有多種方式可以進行直線偏移，我們將介紹兩種常用的方法。
方法一：使用偏移工具
在SketchUp的工具欄上，你可以找到一個偏移工具（雙向箭頭圖標）。點擊這個工具，然后點擊你想要偏移的直線的一端。接下來，SketchUp會提示你輸入一個偏移距離。你可以通過鍵盤輸入一個具體的數值，或者直接將鼠標移動到合適的位置。
當你確定了偏移距離后，點擊鼠標左鍵，SketchUp會在直線的一側創建一個與原直線平行的新直線。你可以通過移動鼠標來調整新直線的位置，直到滿意為止。然后，點擊鼠標右鍵，或按下Esc鍵，結束偏移操作。
方法二：使用移動工具
除了偏移工具，你還可以使用移動工具（手形圖標）來進行直線偏移。選擇移動工具后，點擊直線的一端。然后，按住Ctrl鍵（Windows）或Option鍵（Mac），并拖動直線。同時按住Ctrl或Option鍵可以使偏移操作更加精確。
當你拖動直線時，SketchUp會顯示出一個虛線框，表示偏移的距離。你可以根據需要，調整虛線框的位置和大小。當你滿意結果后，釋放鼠標鍵和Ctrl/Option鍵，完成偏移操作。
注意事項
在進行直線偏移操作時，有一些需要注意的事項。首先，確保你選擇的是直線，而不是其他圖形。如果你選擇了多個對象，SketchUp可能無法正確執行偏移操作。如果遇到這種情況，先取消選擇，然后重新選擇直線。
其次，當你進行直線偏移時，注意避免出現重疊的圖形。如果新直線與其他圖形重疊，可能會導致模型出現錯誤。如果你發現重疊的圖形，可以使用擦除工具或修剪工具來刪除它們。
最后，記得保存你的模型。在進行復雜的操作時，最好定期保存模型，以防止意外的數據丟失。
總結：
直線偏移是SketchUp中常用的操作，可以用于創建平行于已有直線的新直線。在SketchUp中，你可以使用偏移工具或移動工具來進行直線偏移。在進行操作時，注意選擇直線、避免重疊和定期保存模型。
