本文主要介紹了如何讓CAD文件順利導入到Sketchup建模軟件中的方法。在建模過程中，CAD文件的導入是一個非常重要的環節，因為它直接影響到后續的建模工作。如果導入不順利，可能會導致模型出現錯誤或者無法正確進行建模。因此，正確的導入CAD文件的方法是非常重要的。

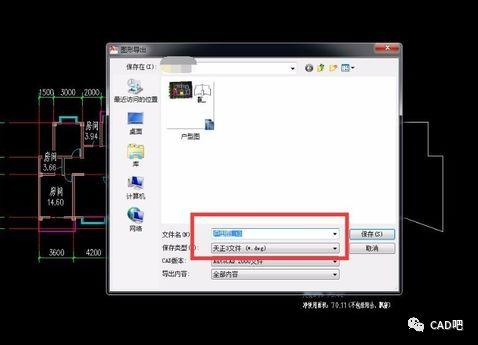

1. 準備CAD文件
在導入CAD文件之前，首先需要準備好要導入的CAD文件。確保CAD文件的完整性，并將其保存為常見的CAD文件格式，如DWG、DXF等。此外，還應確保CAD文件中的圖層和組件都已正確命名和分類，以便在導入到Sketchup時能夠清晰地區分和編輯。
2. 轉換CAD文件為合適的格式
Sketchup對不同的CAD文件格式有不同的支持程度。如果您的CAD文件不是DWG或DXF格式，建議將其轉換為這些格式。可以使用CAD軟件自帶的轉換工具或者第三方轉換工具進行轉換。確保轉換后的文件與原始文件的內容和布局保持一致。
3. 導入CAD文件到Sketchup

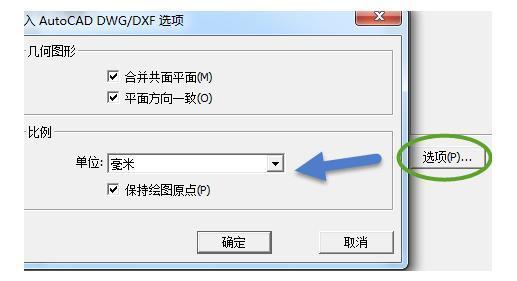

打開Sketchup軟件，在主菜單中選擇“文件”>“導入”>“CAD文件”選項。在彈出的窗口中，選擇要導入的CAD文件，并設置好導入選項。根據文件的大小和復雜程度，可能需要一些時間來完成導入過程。
4. 處理CAD文件
在導入CAD文件后，可能需要對文件進行一些處理，以便更好地適應Sketchup的建模環境。可以使用Sketchup提供的工具進行必要的調整和編輯，例如刪除不需要的圖層、合并重疊的線段、修復錯誤的面片等。此外，還可以使用Sketchup的組件功能對CAD文件進行進一步分類和組織。
5. 優化建模過程
對于大型和復雜的CAD文件，可能需要采取一些優化措施，以提高建模的效率和準確性。可以使用Sketchup的插件和擴展功能來優化CAD文件的導入和處理過程。例如，可以使用插件來自動化某些重復的操作，減少手動調整的工作量。
6. 完善建模細節
在導入和處理CAD文件之后，可以開始進行建模的細節工作。根據需要，可以使用Sketchup提供的各種工具和功能進行建模。可以使用繪圖工具繪制線條和形狀，使用編輯工具調整和變形模型，使用組件功能復制和重復使用模型等。同時，還可以采用分組和組成的方式對模型進行更高級別的組織和編輯。
7. 保存和導出模型
在建模過程中，定期保存模型是非常重要的，以防止意外的數據丟失。Sketchup提供了自動保存功能，可以設置自動保存時間間隔。此外，還可以將模型導出為常見的3D模型文件格式，如SKP、OBJ、FBX等，以便在其他建模軟件中使用。
通過以上幾個步驟，可以讓CAD文件順利導入到Sketchup建模軟件中，并開始進行建模工作。正確的導入CAD文件的方法可以大大提高建模的效率和準確性，使建模過程更加順利和高效。
