更多Navisworks是一款功能強大的項目協作軟件,它可以幫助用戶在建筑、工程和施工過程中進行可視化的項目管理和協作。其中一個重要的功能就是剖分工具,它可以幫助用戶更好地理解項目模型的內部結構和細節。本文將介紹如何使用Navisworks剖分工具。

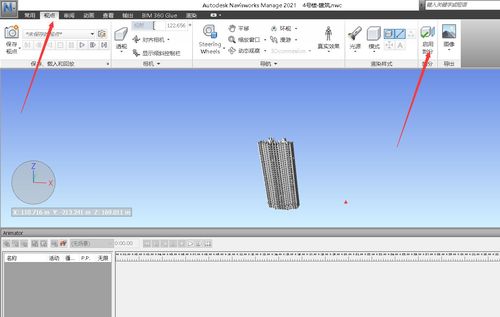

首先,打開Navisworks軟件并加載需要進行剖分的項目模型。在導航欄的"工具"菜單下,可以找到"剖分"工具。點擊該工具,會彈出一個剖分選項卡。
在剖分選項卡中,有多個剖分工具可供選擇。常用的剖分工具包括平面剖分、塊狀剖分和路徑剖分。下面分別介紹這三種剖分工具的使用方法。

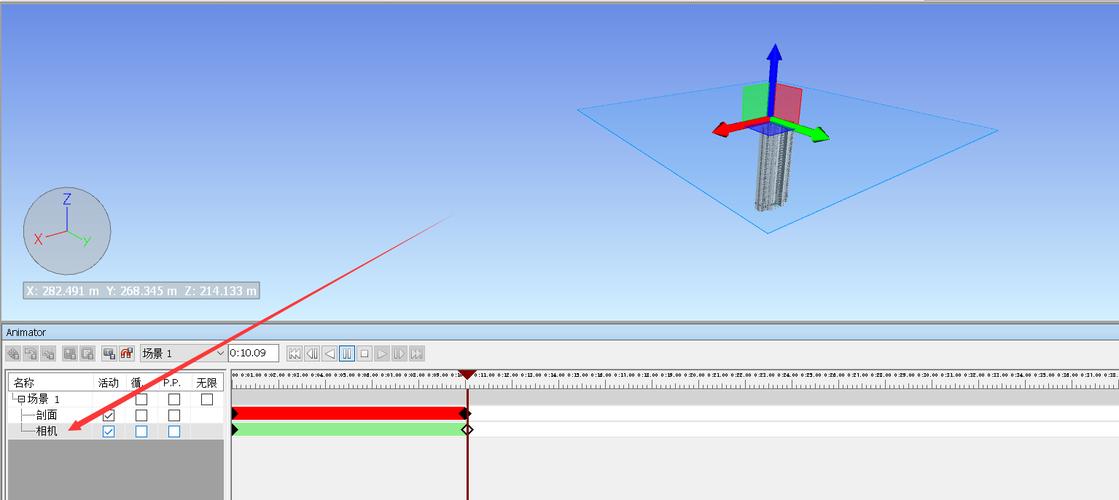

1. 平面剖分:平面剖分是將模型沿著平面切割成兩個部分。要使用平面剖分工具,首先需要選擇剖切平面。在"剖分選項卡"中,點擊平面剖分工具,在模型上選擇一個平面。可以通過平移和旋轉來調整剖切平面的位置和角度。確認完畢后,點擊"剖分"按鈕,模型將會被剖分為兩部分。
2. 塊狀剖分:塊狀剖分是將模型切割成多個塊狀區域。要使用塊狀剖分工具,首先需要選擇剖切區域。在"剖分選項卡"中,點擊塊狀剖分工具,在模型上選擇一個或多個區域。可以通過框選、多邊形選取或手動選擇的方式來選擇剖切區域。確認完畢后,點擊"剖分"按鈕,模型將會被切割成多個塊狀區域。
3. 路徑剖分:路徑剖分是將模型沿著一個路徑進行切割。要使用路徑剖分工具,首先需要選擇一個剖切路徑。在"剖分選項卡"中,點擊路徑剖分工具,在模型上選擇一個路徑??梢酝ㄟ^手動繪制路徑或選擇模型上的線段來創建剖切路徑。確認完畢后,點擊"剖分"按鈕,模型將會沿著路徑切割。
無論是哪種剖分工具,剖分后的模型會生成兩個或多個新的對象。這些新對象可以單獨顯示或隱藏,也可以進行其他操作,例如標記、測量和注釋等。
需要注意的是,Navisworks剖分工具只對模型進行視覺上的切割,不會對模型的實體進行修改。如果需要對模型進行實際的物理切割,請使用相關的建模軟件。
總結起來,Navisworks的剖分工具可以幫助用戶更好地理解項目模型的內部結構和細節。通過平面剖分、塊狀剖分和路徑剖分等多種剖分工具,用戶可以將模型切割成多個部分,并對這些部分進行單獨顯示和操作。
使用Navisworks剖分工具可以提高項目管理和協作的效率,減少錯誤和重復工作。希望本文對讀者在使用Navisworks剖分工具時有所幫助。
