    Navisworks教程 | 如何在Navisworks中查看剖面圖

    發布于:2024-11-24 10:10:23

    BIM中文網

    更多

    在Navisworks中,查看剖面圖是一項非常重要的功能,它幫助用戶更好地理解和分析建筑模型的內部結構。下面將介紹如何使用Navisworks來查看剖面圖。

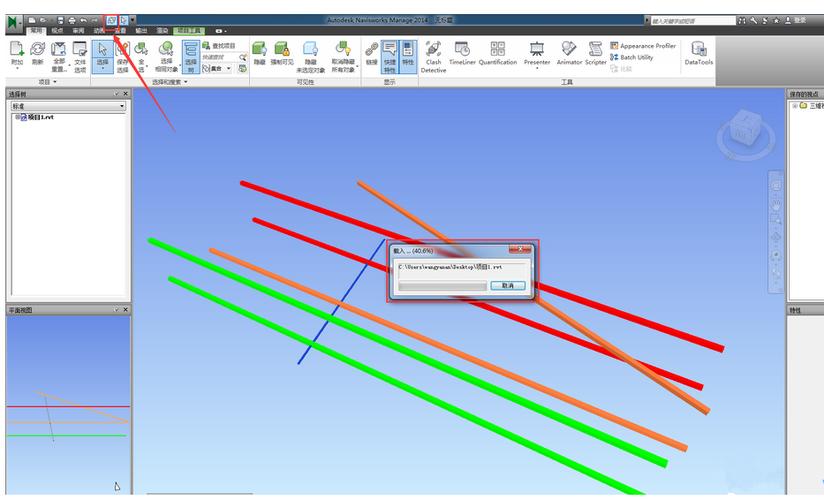

    步驟一:導入建筑模型

    如何在Navisworks中查看剖面圖 - BIM,Reivt中文網

    首先,打開Navisworks軟件并導入建筑模型。可以通過單擊“打開”按鈕或拖動模型文件到軟件界面進行導入。導入后,可以選擇顯示模型的特定視圖,例如3D視圖或平面視圖。

    步驟二:創建剖面工具

    要查看剖面圖,需要?jiǎng)?chuàng)建一個剖面工具。在導航欄上選擇“工具”選項卡,然后選擇“剖面”。在彈出的剖面視圖對話框中,單擊“新建剖面”按鈕。然后,可以選擇剖面的類型,例如水平剖面、垂直剖面或自定義剖面。

    步驟三:定義剖面位置

    在創建剖面工具后,需要定義剖面的位置。在剖面視圖對話框中,可以使用鼠標在建筑模型上單擊和拖動來定義剖面的位置。剖面可以在模型的任何位置創建,用戶可以根據需要移動和調整剖面的位置。

    步驟四:調整剖面參數

    在定義剖面的位置后,可以調整剖面的參數。在剖面視圖對話框中,可以設置剖面的深度、寬度和高度等參數。這些參數將決定剖面的大小和范圍。

    步驟五:查看剖面圖

    完成上述步驟后,可以點擊“確定”按鈕來查看剖面圖。剖面圖將顯示在Navisworks的主界面上。可以使用鼠標滾輪來放大或縮小剖面圖,也可以使用鼠標拖動來移動剖面圖的位置。

    步驟六:分析剖面圖

    Navisworks還提供了一些分析工具,可以用于進一步分析和理解剖面圖。例如,可以使用“測量工具”來測量剖面圖中的尺寸,以了解建筑模型的具體細節。還可以使用“截圖工具”來捕捉剖面圖,并將其保存為圖片文件。

    步驟七:導出剖面圖

    最后,如果需要將剖面圖導出并與他人共享,可以使用Navisworks的導出功能。選擇“文件”選項卡,然后選擇“導出”選項來導出剖面圖。可以選擇導出為常見的圖片格式,如JPEG或PNG,也可以選擇導出為PDF文件。

    如何在Navisworks中查看剖面圖 - BIM,Reivt中文網

    總結起來,Navisworks是一個功能強大的建筑模型查看軟件,它提供了查看剖面圖的功能,幫助用戶更好地理解和分析建筑模型。通過導入建筑模型、創建剖面工具、定義剖面位置、調整剖面參數、查看剖面圖、分析剖面圖和導出剖面圖等步驟,用戶可以輕松地在Navisworks中查看和使用剖面圖。
