    Navisworks教程 | Navisworks SwitchBack功能應用(投稿/文/李呈偉)

    發布于:2024-12-21 14:00:02

    BIM中文網

    更多

    現在很多渲染、動畫軟件和Revit都具有實時動態更新的功能,如Fuzor、Lumion、Twinmotion等軟件,最早接觸的是Fuzor,當時其與revit軟件實時動態更新功能的體驗非常好,加之漫游、動畫功能也不錯,每次做合模檢查時選擇在Fuzor里面漫游,看到不妥之處,選擇相應構件,在revit視圖也一并可以選中,方便了模型相關構件的核對。

    其實,Autodesk的Navisworks Manage軟件具備同樣的功能,下面做具體介紹:

    在附加模塊下,外部選項欄,選擇Navisworks 20xx導出nwc文件(xx是版本號,余同),再用Navisworks Manage20xx打開nwc文件。

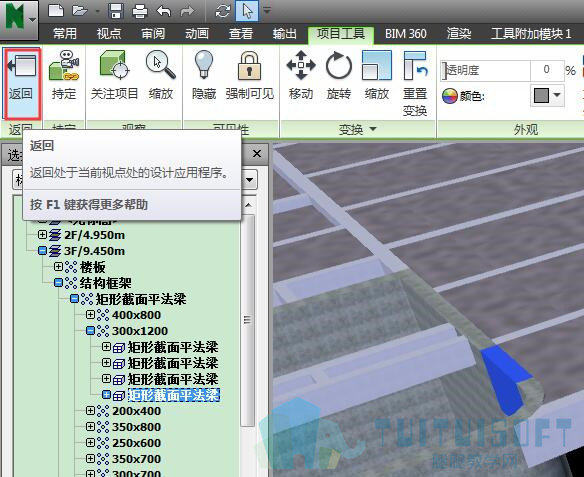

    在瀏覽、漫游模型文件時,發現相關構件存在問題想要修改時,可以選中該問題構件,在亮現的“項目工具”選項卡下,有“返回”選項欄,如圖:

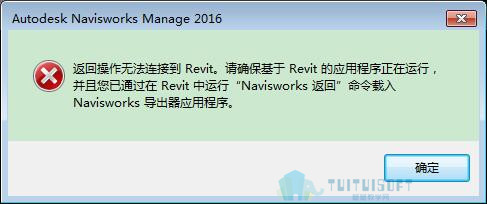

    點擊“返回”選擇時會有彈窗提示,提示要確保項目的revit文件在打開狀態、并運行了“Navisworks返回”,如圖:

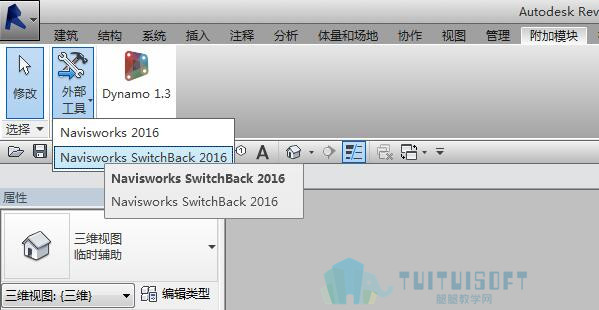

    Navisworks返回也就是NavisworksBack,在revit軟件附加模塊下,外部欄第二個選擇,如圖:

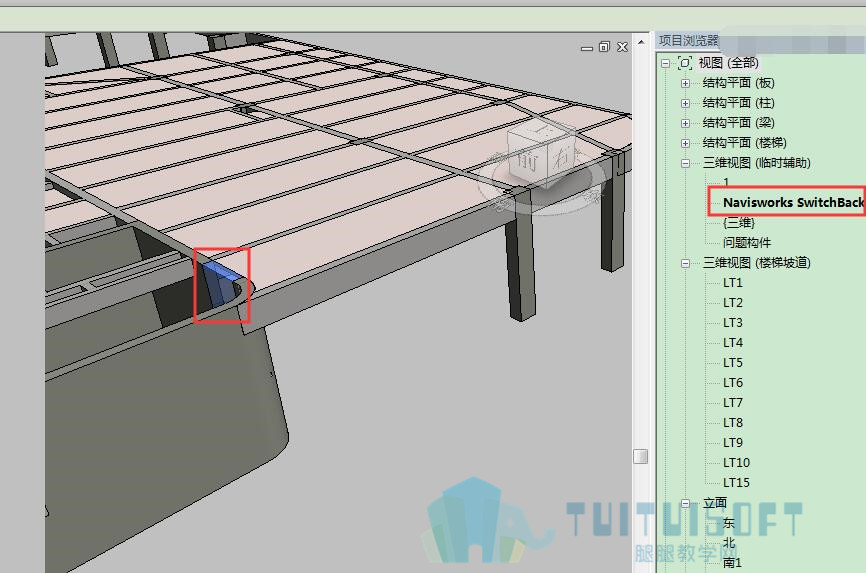

    點擊運行后,在Navisworks軟件內選擇問題構件后再次點擊“返回”功能,此時Revit軟件自動將Navisworks視點導入顯示,同時將問題構件選中亮現,就可以方便對構件進行修改了。如圖:



    本文版權歸腿腿教學網及原創作者所有,未經授權,謝絕轉載。
