Breijn B.V.公司:完美搭檔

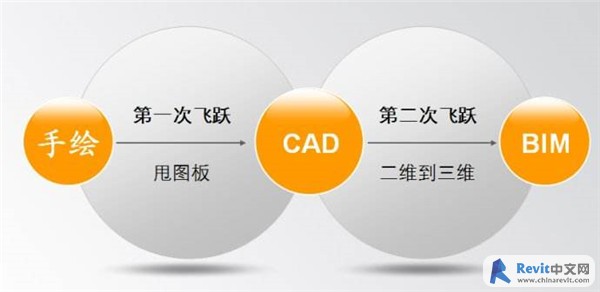

Breijn公司利用歐特克BIM解決方案進行鐵路橋梁重建項目中的設計和施工模擬工作

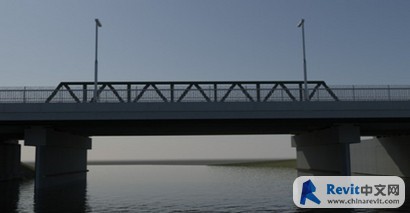

靈厄河(Linge river)橋梁水位渲染圖。圖片由 Breijn B.V.公司提供。

對現有狀況建模Breijn公司使用AutoCAD® Civil 3D®軟件，充分利用軟件提供的現有地理信息系統、鐵路路線和勘測數據。設計人員導入這些數據，創建現有土木工事和鐵路路線模型。Otter說，““我們利用地理數據準確確定地下水位，能夠更好地分析和計算建造橋墩所需水下混凝土的數量。”
下一步是將現有地形數據導入Autodesk® Revit® Structure軟件，實現現有橋梁和橋基的精確建模，進而創建一個基礎設施現狀模型。Molenbroek說，“現有橋梁在拆除前將維持現狀，我們必須圍繞現有橋梁進行施工。因此，我們的設計要反映現有結構件和鐵軌的精確位置，這一點很關鍵?！?
設計協調Breijn參考基礎設施模型開始設計新的橋梁。設計團隊利用Revit Structure設計新的橋基和結構件，并用Civil 3D軟件模擬新路線和坡度。Otter說，“BIM在這個綜合設計項目中至關重要。由于我們能在無縫環境中整合和可視化橋梁、鐵路、土木工程，我們在早期就能檢查設計的可行性和可施工性。”
Breijn還利用Autodesk® Navisworks® Manage軟件整合現存模型和未來設計模型，進行碰撞檢查。Otter說，“我們在整個設計過程中利用Autodesk® Navisworks® Manage軟件來幫助發現和解決設計沖突。這對檢查新橋墩頂部與現有橋面底部之間的間隙尤為重要?！?

施工模擬橋梁建造最后階段，鐵路服務將中斷90個小時，在此期間將拆除現有橋面，在橋梁立柱上放置新的混凝土橋面。設計團隊利用Navisworks Manage軟件將施工進度計劃集成到模型中，用以計劃和模擬現有結構件拆除及新構件施工的情況。“例如，我們在運行90小時關鍵時段的四維模擬時，發現仍有一些舊的橋梁部件掛在橋上，有些拆除工作我們忘記安排在計劃中了。幸好我們及時發現并解決了此類問題，沒有因此影響施工?！盡olenbroek回憶道。
成效Breijn公司的創新橋梁立柱設計給ProRail公司留下了深刻印象，他們隨即與Heijmans公司簽訂了價值870萬美元的設計和施工合同。目前橋梁正在建造之中，設計團隊正滿懷信心期待著最后90個小時的到來。Molenbroek說，“設計是我們的核心業務。歐特克BIM解決方案幫助我們創造高質量、可執行性強的設計。BIM解決方案與我們組成完美搭檔。”
