在建筑行業中，BIM（Building Information Modeling，建筑信息模型）已經成為現代建筑設計和施工的重要工具。BIM不僅可以幫助建筑師和工程師更好地可視化和協調建筑項目，還可以為項目管理人員提供重要的時間和成本控制工具。為了更好地利用BIM來管理項目的時間和成本，BIM5D流程圖應運而生。

BIM5D流程圖是指在BIM模型的基礎上，進一步將時間（4D）和成本（5D）信息集成進來，形成綜合的項目管理工具。通過BIM5D流程圖，可以清晰地展示建筑項目從設計到施工的各個環節，預測工期和成本，并幫助項目團隊制定合理的決策和優化方案。

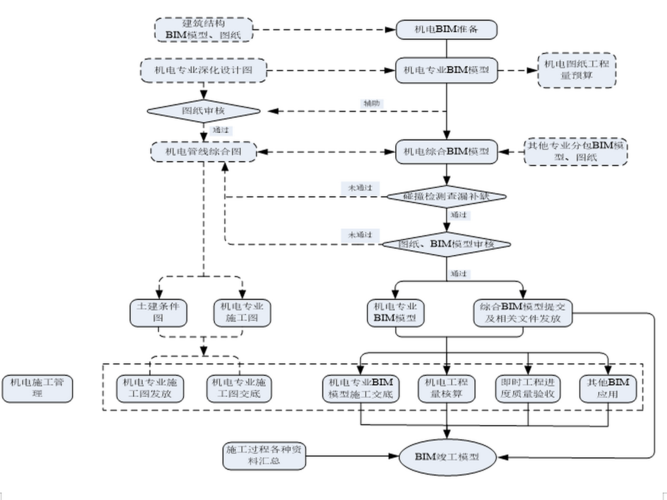

那么，如何繪制BIM5D流程圖呢？以下是一些基本步驟：

1. 創建BIM模型：首先，需要使用BIM軟件（如Revit、Archicad等）創建建筑項目的三維模型。在創建模型的同時，需要為每個構件添加特定的屬性，包括構件類型、材料、尺寸、施工工序、工期和成本等信息。

2. 鏈接時間信息：通過將每個構件的工期信息與BIM模型中的構件相關聯，可以實現時間的可視化。這可以通過在BIM軟件中設置構件的開始和結束日期，或者使用專門的時間管理軟件來實現。

3. 鏈接成本信息：類似地，通過將每個構件的成本信息與BIM模型中的構件相關聯，可以實現成本的可視化。這可以通過在BIM軟件中設置構件的成本屬性，或者使用專門的成本管理軟件來實現。

4. 繪制流程圖：在BIM軟件中，可以使用各種工具和功能來繪制BIM5D流程圖。這可以包括使用連接線、箭頭、圖標和文本來表示不同構件之間的關系和順序。同時，可以通過顏色和填充來表示工期和成本的差異。

5. 更新和調整：隨著項目的進行，BIM5D流程圖需要不斷更新和調整。這可以通過修改BIM模型中的時間和成本信息來實現，并及時反映在流程圖中。

總的來說，BIM5D流程圖是一個強大的工具，可以幫助項目團隊更好地管理建筑項目的時間和成本。通過繪制BIM5D流程圖，可以提前識別潛在的問題和風險，并制定相應的解決方案。因此，掌握如何繪制BIM5D流程圖對于建筑專業人員來說是非常重要的。
