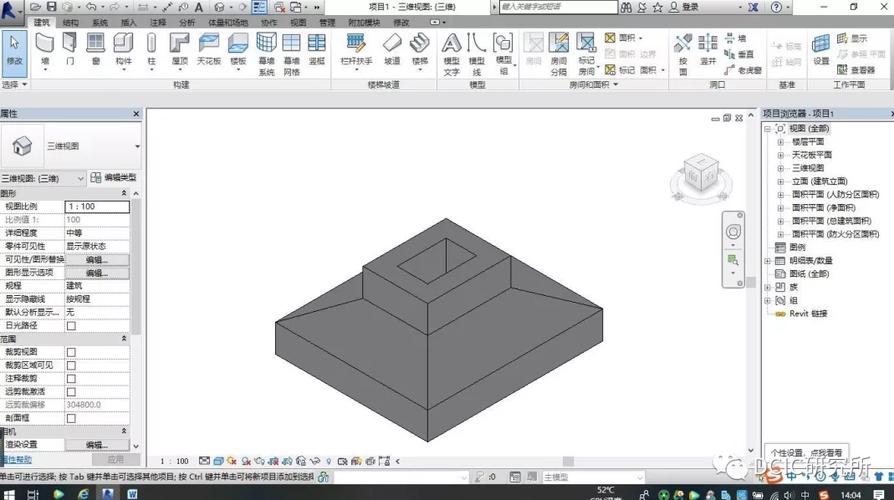

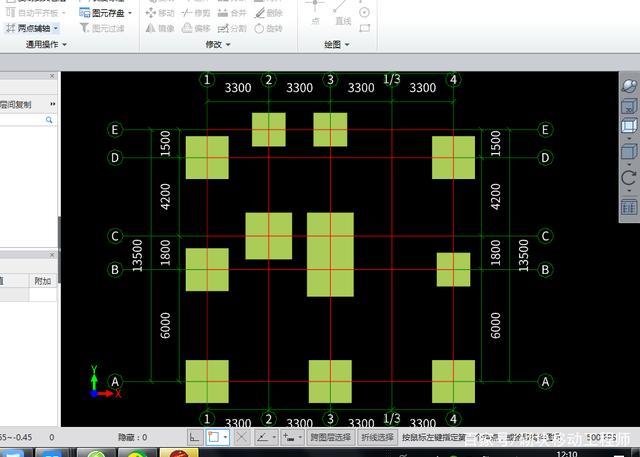

繪制BIM（Building Information Modeling）獨立基礎是建筑設計過程中的重要環節之一。下面將介紹一些繪制BIM獨立基礎的步驟。首先，在進行BIM獨立基礎的繪制前，需要明確基礎的設計要求和建筑的結構類型。這包括基礎的尺寸、深度、形狀等參數，以及建筑的荷載要求和土壤的承載能力等信息。接下來，開始使用BIM軟件進行獨立基礎的繪制。在繪制過程中，可以使用不同的工具和功能來創建基礎的幾何形狀。可以使用畫線工具來繪制基礎的邊界線，然后使用填充工具填充基礎的內部區域。還可以使用修剪工具來對基礎進行修整，使其符合設計要求。在繪制過程中，還需要考慮基礎的支撐結構。這包括基礎的鋼筋和混凝土等細節。可以使用繪圖工具來繪制鋼筋的位置和尺寸，并使用符號工具來表示混凝土的材料類型和強度等信息。完成基礎的幾何形狀和細節繪制后，還可以添加文本和標注等信息。可以使用文本工具來添加基礎的尺寸和標識等文字信息，以便在需要的時候進行參考。還可以使用標注工具來添加基礎的圖例和注釋等內容，以便在需要解釋或交流的時候使用。最后，完成基礎的繪制后，需要進行審查和修改。在這個階段，可以通過BIM軟件提供的檢查和修復功能來檢查基礎的幾何形狀是否符合設計要求。如果有任何問題或不一致之處，可以進行修改和調整，直到達到設計要求為止。繪制BIM獨立基礎是一個復雜而關鍵的過程，需要細致的設計和精確的繪制。通過按照上述步驟進行繪制，可以確保基礎的幾何形狀和細節的正確性，從而為建筑的施工和使用提供可靠的支持。
