今天小編來分享下在tekla當中如何創建帶角度的軸網，大多數創建的都是正正規規的軸網，當鋼結構圖紙當中出現帶有角度的軸網時，我們?cè)撛趺磩?chuàng)建？接下來小編來分享一波
第一步：首先在1軸和2軸之間創建一根水平的“輔助線”，創建輔助線的方法是選擇“添加輔助線”

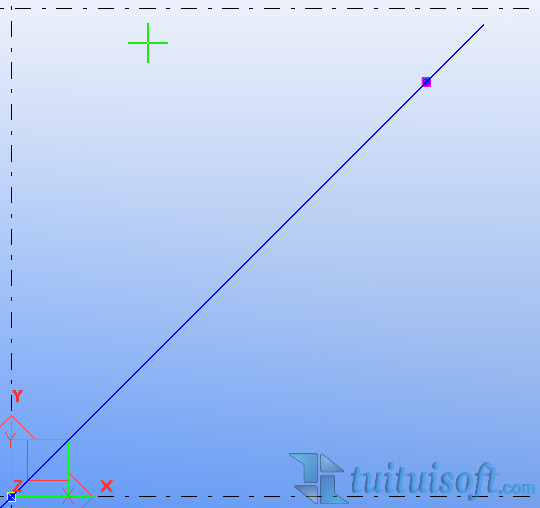

黃色的線是輔助線

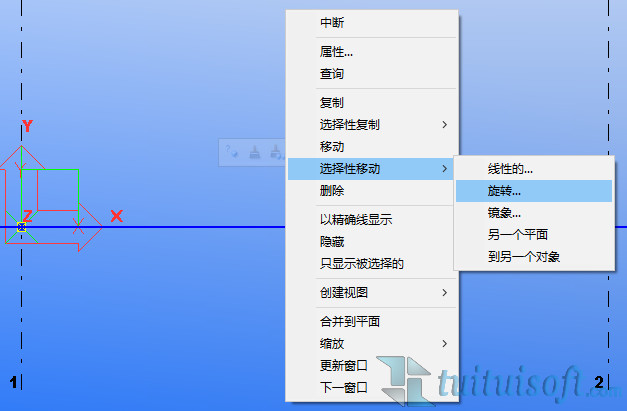

第二步：將輔助線進行旋轉角度，旋轉輔助線按鼠標右鍵選擇“選擇性移動”并選擇“旋轉”接著會出現以下的“移動-旋轉”對話框

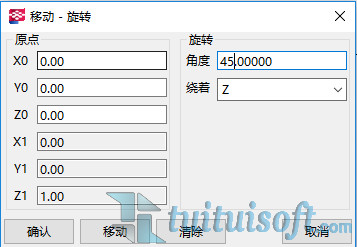

再這個對話框當中選擇修改“旋轉的角度”改為“45°”
選擇一個旋轉的中點給它后，點擊“移動與確定”，這時輔助線的角度就發生了變化

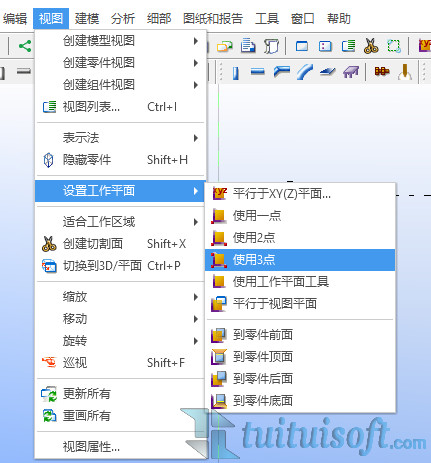

第三步：“使用三點”設置工作平面視圖。在工具欄中選擇“視圖”，接著在視圖下拉列表當中選擇“設置工作平面”后選擇“使用三點”

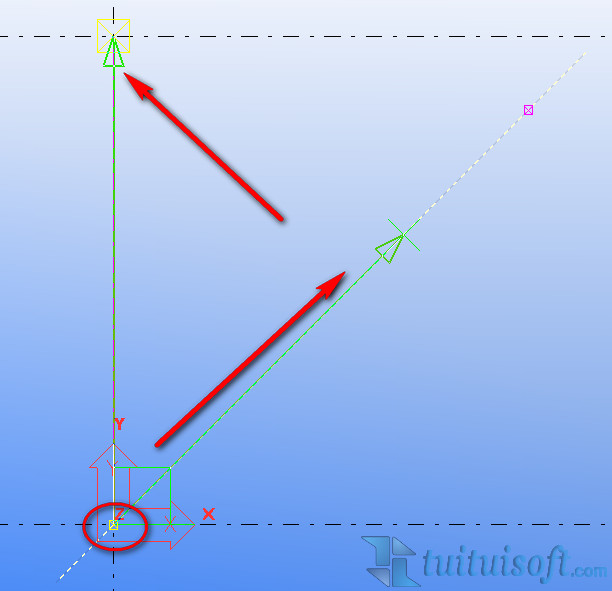

接下來就是“使用三點”來設置視圖，先選擇旋轉的中點，接著選擇X方向的任何一個點，最后選擇Y方向的任何一個點

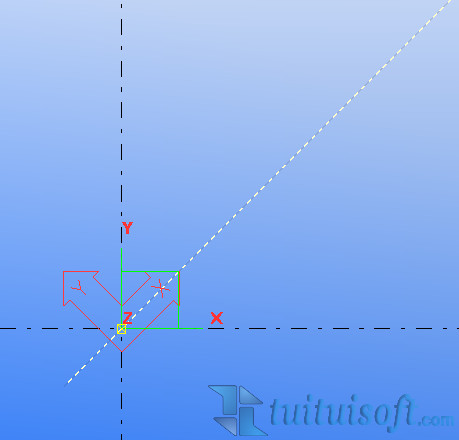

以下是設置好的工作平面：
第四步：創建帶有角度的軸網，若是不想要之前正規的軸網可以進行刪除后再創建，選擇工具欄當中的建模工具，在建模工具的下拉列表當中選擇“創建軸線”，接著會彈出一個“軸線”對話框

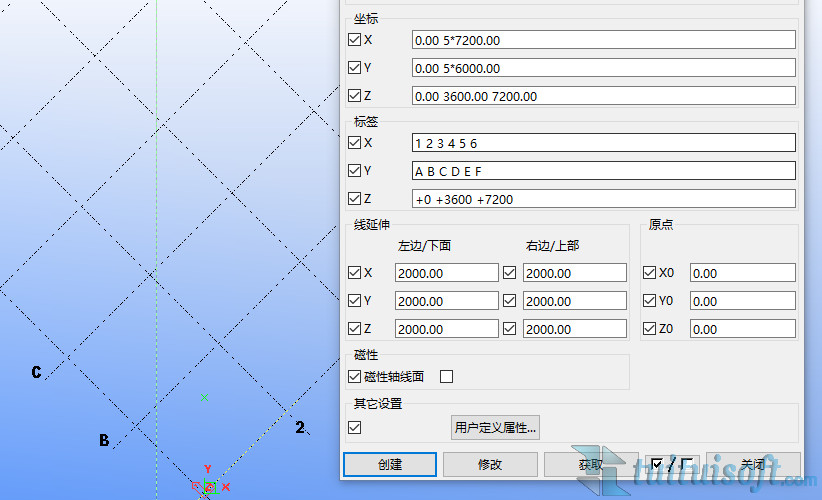

在軸線的對話框當中設置對應的參數后，接著點擊“獲取”選擇旋轉中心點或者選擇輔助軸線都可以，選擇完之后點擊“修改”若是把原本系統自帶的軸網刪除了，則需要點擊“創建”這時發現軸網是帶有角度的了
