很多學電氣控制的初學者或只需要看圖的人員很難分清、接觸器、繼電器、斷路器區別及用法！

下面用簡單粗暴的方式讓大家理解這3種的區別及通常的用法

1、接觸器：

滅弧能力強（相對來說），一般加按鈕用來控制電路中頻繁啟動的設備，實現按鈕控制，很方便。（關鍵：控制某一設備）

通常用“KM”表示，分為“線圈”和“主觸點”“輔觸點”

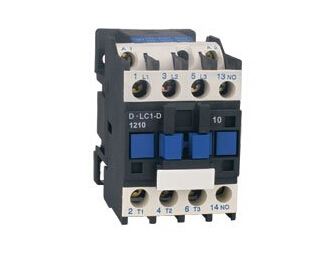

接觸器實物圖片（例子）：

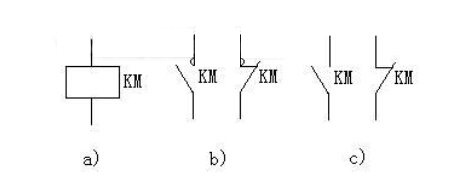

接觸器原理圖符號表達：

2、斷路器：

具有多種保護功能，具體保護功能視型號決定。一般用來控制線路的通斷某一線路和控制小容量設備的啟動。（關鍵：控制某一線路或小設備）

通常用“QF”表示，

按極數分：有單極、二極、三極和四極等；

按安裝方式分：有插入式、固定式和抽屜式等

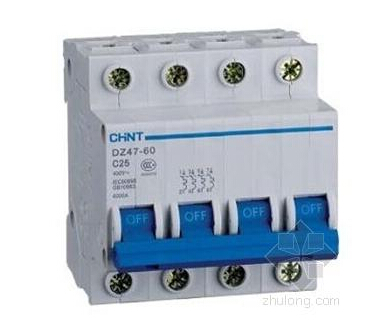

斷路器實物圖片（例子）：

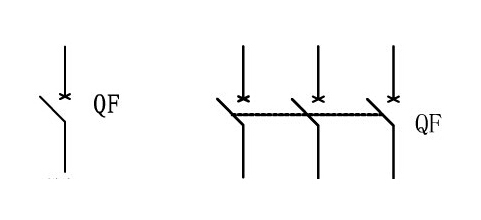

斷路器符號表達）：

3、繼電器：

1）、用于夠成保護回路。相當于保護回路的“CPU”。簡單來說：保護回路是由電流電壓互感器采集信號，通過繼電器判斷是否需要動作。

2）時間繼電器，中間繼電器等。它們是可以構成延時效果，或者增加觸頭數目，或者增加觸頭容量等效果。（關鍵：用于二次回路）

通常用“KA”表示，

由線圈和觸點組兩部分組成

繼電器實物圖片（例子）：

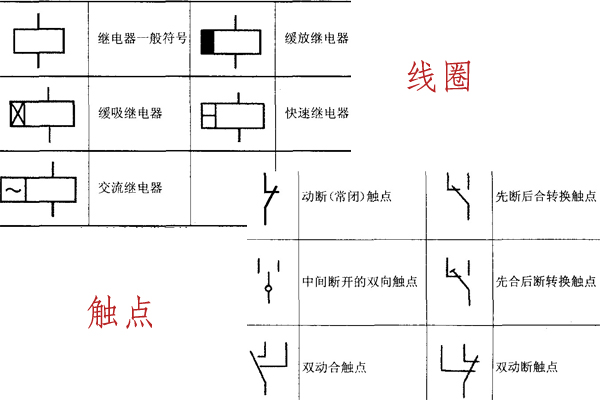

繼電器原理圖符號表達：
