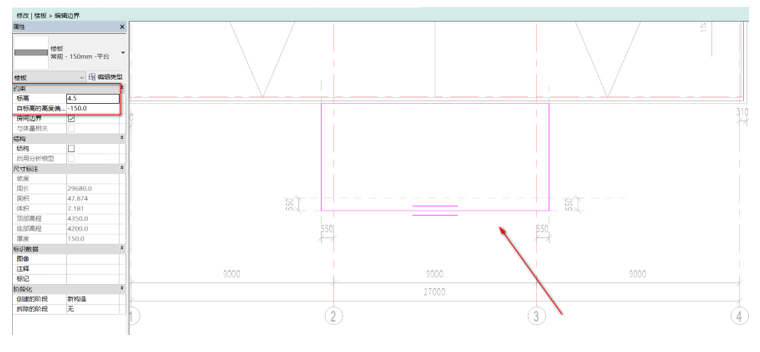

12.接下來繪制入口平臺的雨棚，進入4.5樓層平面視圖。點擊“建筑”面板中樓板的下拉菜單欄的“建筑：樓板”。點擊屬性面板中的編輯類型即可彈出一個“類型屬性”窗口，點擊復制并輸入名稱150mm-平臺。點擊“結構”左側的編輯，將材質改為混凝土，厚度改為150mm，點擊確定。根據屋頂平面圖來繪制雨棚的邊界，并將屬性面板中約束的偏移量改為-150mm，如圖4.5-21所示。

圖4.5-21

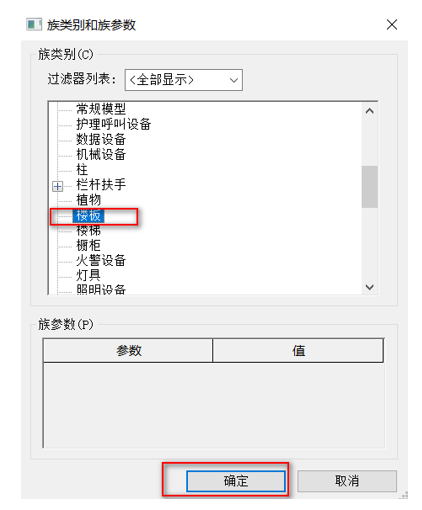

13.可以從1-1剖面圖中得知該雨棚的輪廓，這里利用放樣來繪制它的輪廓。點擊“建筑”面板中構件的下拉菜單的“內建模型”，即可彈出“族類別和族參數”窗口，在族類別中選擇“樓板”點擊確定，如圖4.5-22所示。

圖4.5-22

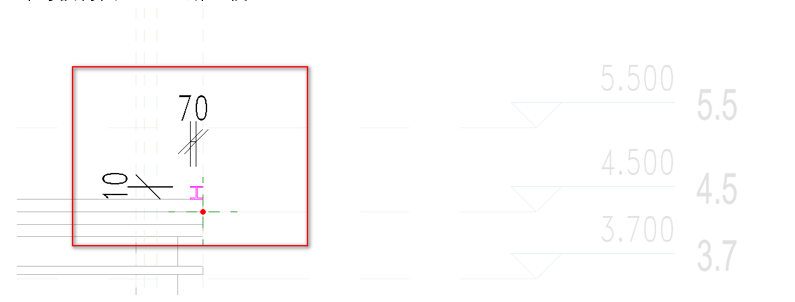

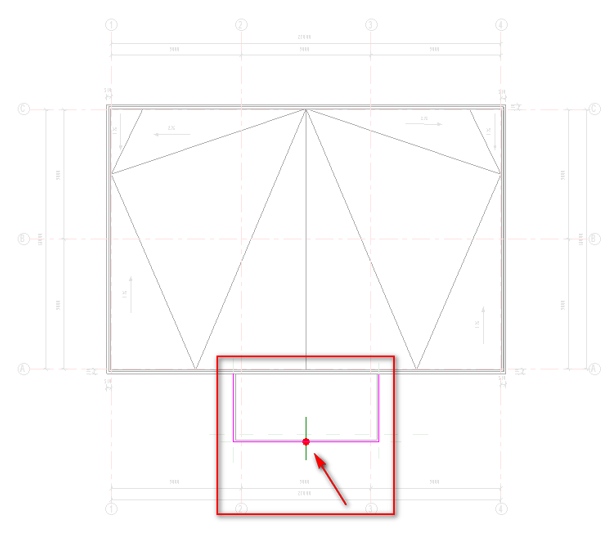

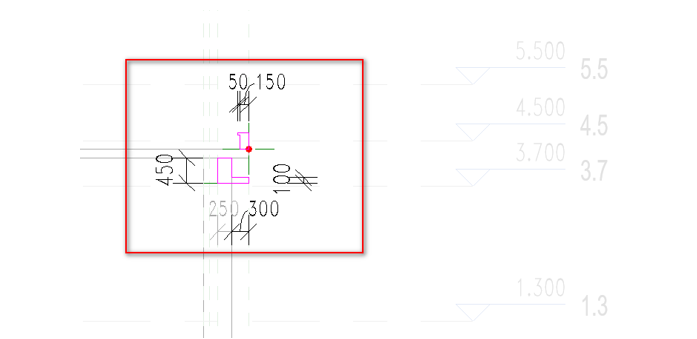

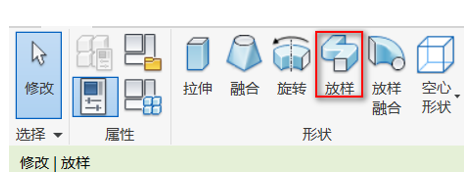

14.點擊“創建”面板中的“放樣”，如圖4.5-23所示。再點擊“修改”面板中“繪制路徑”，沿雨棚邊緣繪制放樣所需要的路徑，并將參照平面移動到中間，如圖4.5-24所示，點擊完成。點擊“編輯輪廓”即可彈出“轉到視圖”對話框，選擇“西”點擊確定。在西面上繪制圖4.5-25所示輪廓，并點擊“完成編輯”。

圖4.5-23

圖4.5-24

圖4.5-25

15.再次使用放樣創建雨棚上的工字型鋼，點擊“創建”面板中的“放樣”，再點擊“修改”面板中“繪制路徑”，沿雨棚邊緣繪制放樣所需要的路徑，并將參照平面移動到中間，如上圖4.5-24所示。點擊“編輯輪廓”即可彈出“轉到視圖”對話框，選擇“西”點擊確定。在西面上繪制圖4.5-26所示輪廓，并點擊“完成編輯”，可對其賦予材質，再點擊“完成模型”即可獲得圖4.5-27所示模型

圖4.5-26

圖4.5-27

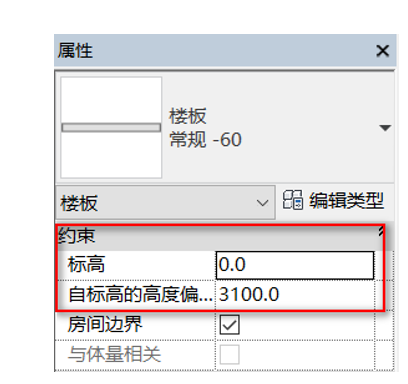

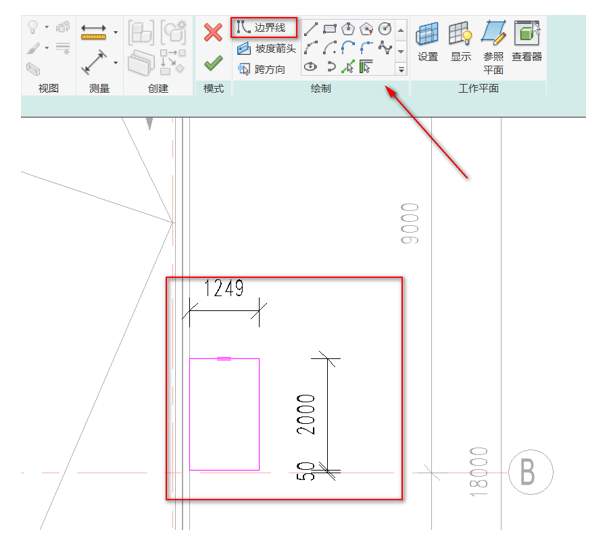

16.接著繪制右側入口的雨棚。可在里面圖得知雨棚的頂部標高為3.100。并且可以從屋頂平面圖中得知雨棚的尺寸。點擊“建筑”面板中的樓板，復制一個60mm厚的樓板，并將其約束中的標高改為0.0，偏移量改為3100，如圖4.5-28所示。利用“修改”面板中的“邊界線”繪制雨棚的邊界，如圖4.5-29所示。繪制完成后點擊“完成編輯”即可。

圖4.5-28

圖4.5-29

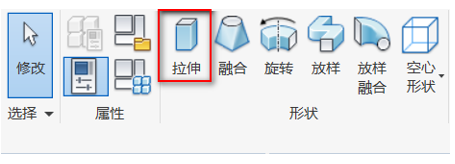

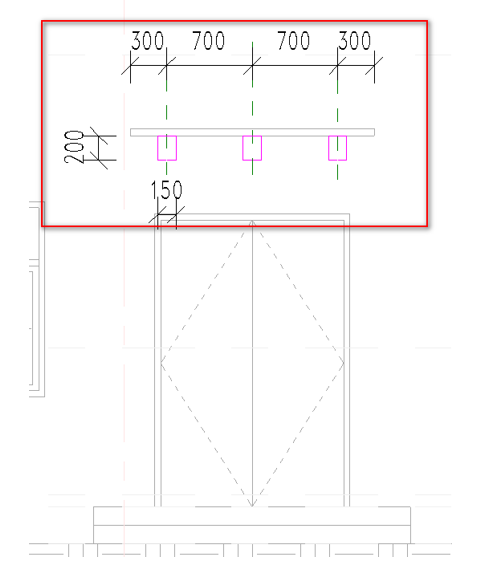

17. 點擊“建筑”面板中構件的下拉菜單的“內建模型”，即可彈出“族類別和族參數”窗口，在族類別中選擇“樓板”點擊確定，進入東立面視圖，點擊“創建”面板中的“拉伸”如圖4.5-30所示。繪制好所需要的輪廓如圖4.5-31所示，點擊“完成編輯”，可對其賦予材質，再點擊“完成模型”，調整我們所創建的拉伸構件的長度，使其處于合適位置，即可獲得圖4.5-32所示圖形。

圖4.5-30

圖4.5-31

圖4.5-32

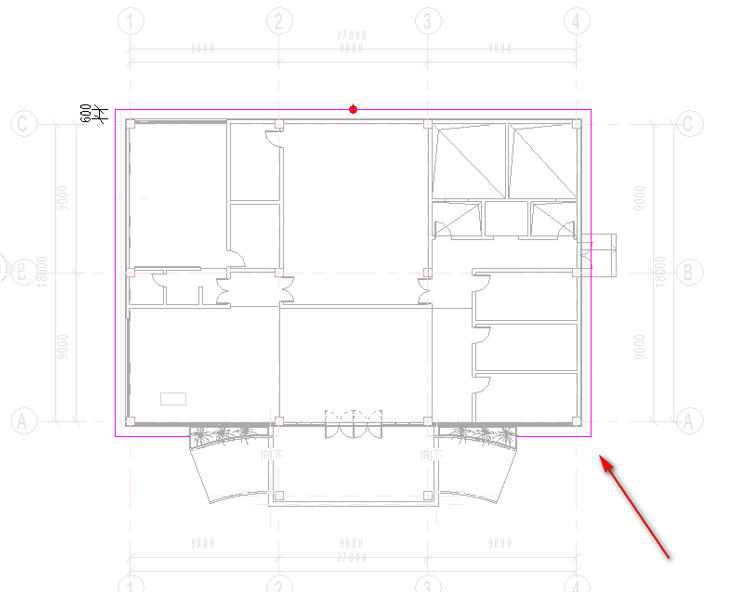

18.最后來進行散水的創建，雙擊進入-0.3樓層平面視圖，點擊“建筑”面板中構件的下拉菜單的“內建模型”，即可彈出“族類別和族參數”窗口，在族類別中選擇“常規模型”，點擊“創建”面板中的“放樣”再點擊“修改”面板中“繪制路徑”，在選項欄中輸入600，沿著墻繪制圖4.5-33所示路徑。

圖4.5-33

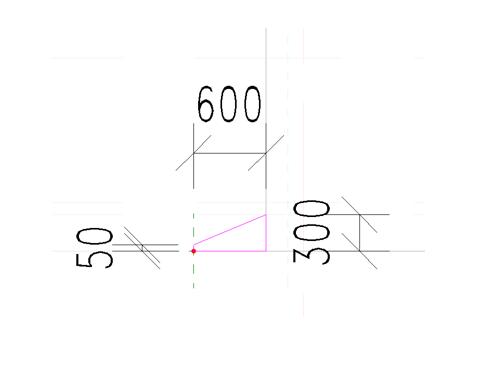

19.點擊“編輯輪廓”即可彈出“轉到視圖”對話框，選擇“西”點擊確定。在西面上繪制圖4.5-34所示輪廓，并點擊“完成編輯”，可對其賦予材質，再點擊“完成模型”即可獲得圖4.5-35所示模型。

圖4.5-34

圖4.5-35
