一、項目概況

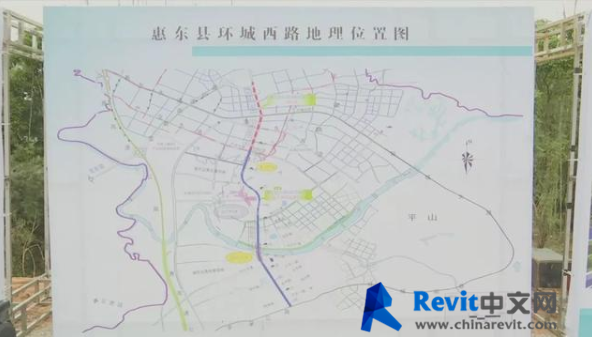

湖南建工集團南方工程局惠東縣環城西路市政工程項目位于惠東縣城西側，路線起點為環城北路，終點為平深路(S356線),項目樁號為K1+300-K7+634.043，全線長度為6.334043Km。其中主要構筑物西枝江大橋起訖樁號為：起始樁號K4+875，終點樁號K5+500，橋梁全長為625m,橋梁主橋部分與西枝江斜交15角。全橋共6聯，布置為北引橋(34+36+34)+(23+3*30)+(3*30)+主橋(34+50+34)+南引橋(3*30)+(34+36+34)。項目落成后能完善惠東地區路網結構，有效促進城市發展。

二、BIM實施應用

1.三維場布

在場地臨建布置前，運用三維模型形象、直觀、準確的反映項目現辦公區、生活區以及施工場地的布置情況，進一步完善場地布局方案，為后期建立場布提供準確的定位。

2.BIM協助設計

傳統的二維圖紙來表達三維的結構形式，除了容易出現結構的表達的不夠清楚外，還常常出現繪圖的錯誤，并且二維的設計圖紙不能精細地表達各個復雜節點的對接，而BIM可以建立對應的族，通過族精細的表現復雜節點，從而優化設計，讓施工更加明了。

3.精準出量

利用BIM模型對項目工程材料和和工程量清單進行信息化管理，精準可控，避免少算、漏算的情況。項目蓋梁采用滿堂支架立模澆筑，利用BIM模板腳手架設計軟件對該分項工程進行設計、交底和工程量統計分析，自動生成模板和腳手架模型，對項目高支模部分進行智能識別，計算并生成材料統計、模板腳手架施工方案和高大模板安全計算書等，同時也提高了周轉架料的周轉效率，減少材料現場切割和浪費。

4.施工模擬

項目對鋼棧橋施工和鋼圍堰施工工序進行可視化模擬，能夠直接展示施工過程，提前發現問題，編制解決方案，方便質檢員對各工序設置管理點，每道工序嚴格把關，保證施工質量，降低后期實際施工的風險，降低項目成本。

5.進度管理

通過BIM平臺關聯模型與進度計劃，可以讓項目管理人員在施工之前提前預測項目建造過程中，每一周、每一個月所需的資金、材料、勞動力情況，提前發現問題，并進行優化。

三、BIM應用總結

1.對施工重難點部位及復雜節點，出具三維交底模型，并制作施工工藝模擬，對項目管理人員及施工班組進行可視化交底，保障工程施工的安全及質量。

2.通過異形結構模板參數化設計，計算模板用量，基于建立的Revit模型，精確詳細的導出任意部位，任意構件的工程量，對材料進行精細化統計管理，精準把控。

3.基于BIM平臺將模型，進度，資料，質量安全進行關聯，生成施工進度模擬動畫，得出資金、資源需求量計劃，分析計劃的可行性，為優化項目進度提供直觀的參考，大大提高施工效率。
