    新的開洞工具怎么樣？

    很好很強大。

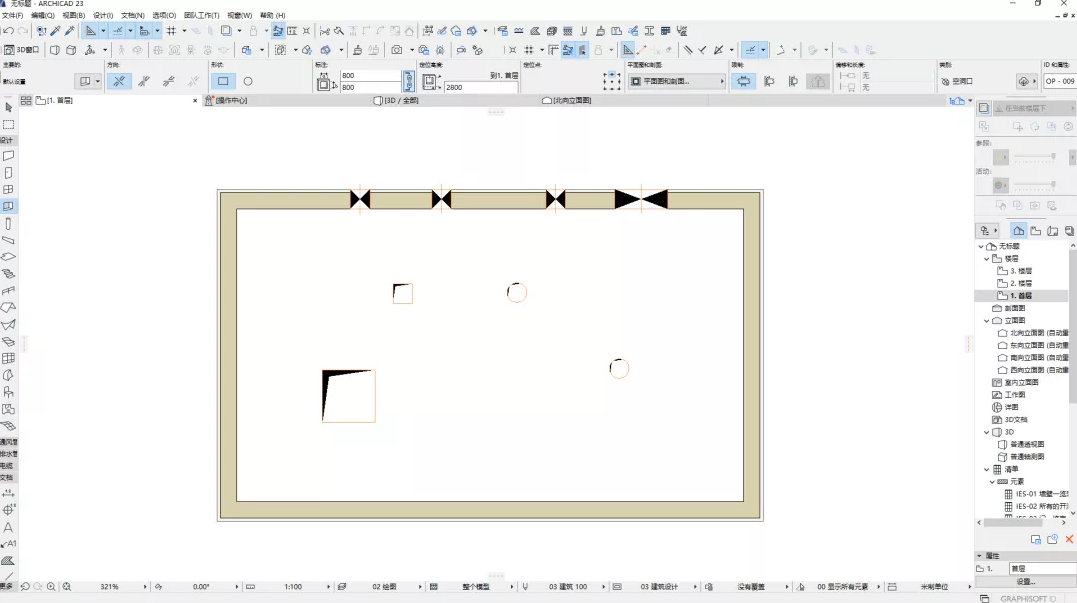

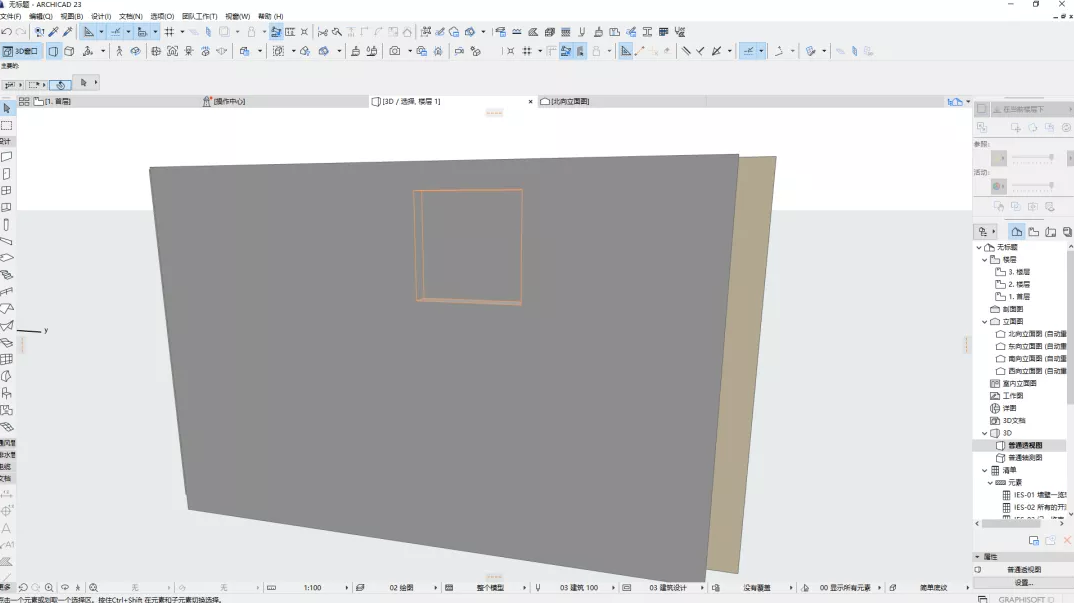

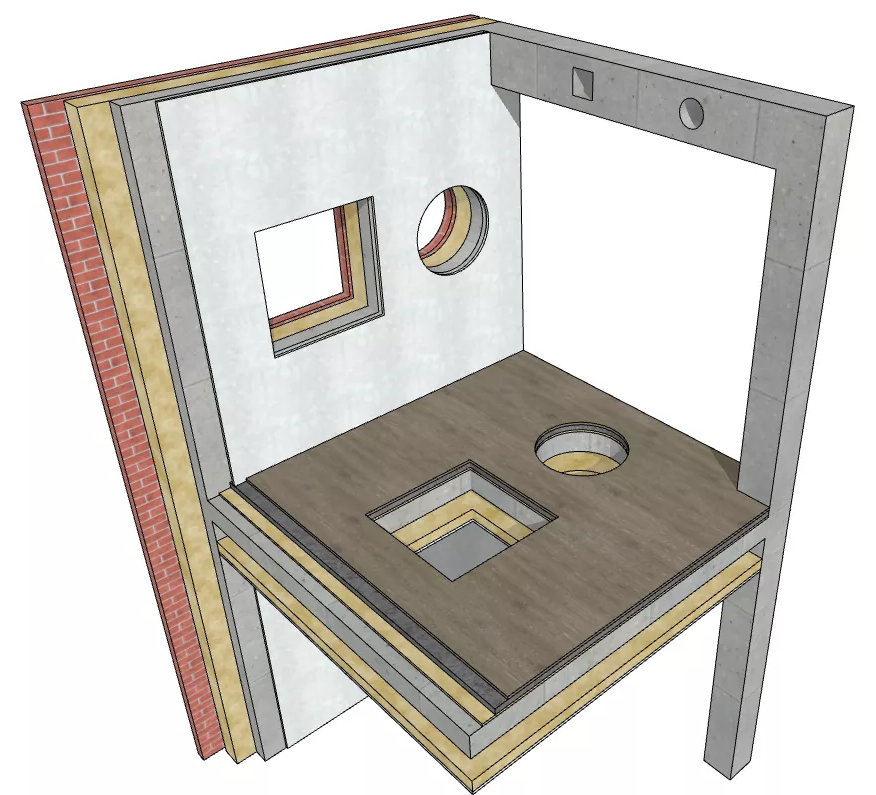

    使用新的開洞工具創建一個洞口是非常便捷的，我們只要選中【洞口工具】，然后在墻或板上點擊，就可以開洞了。

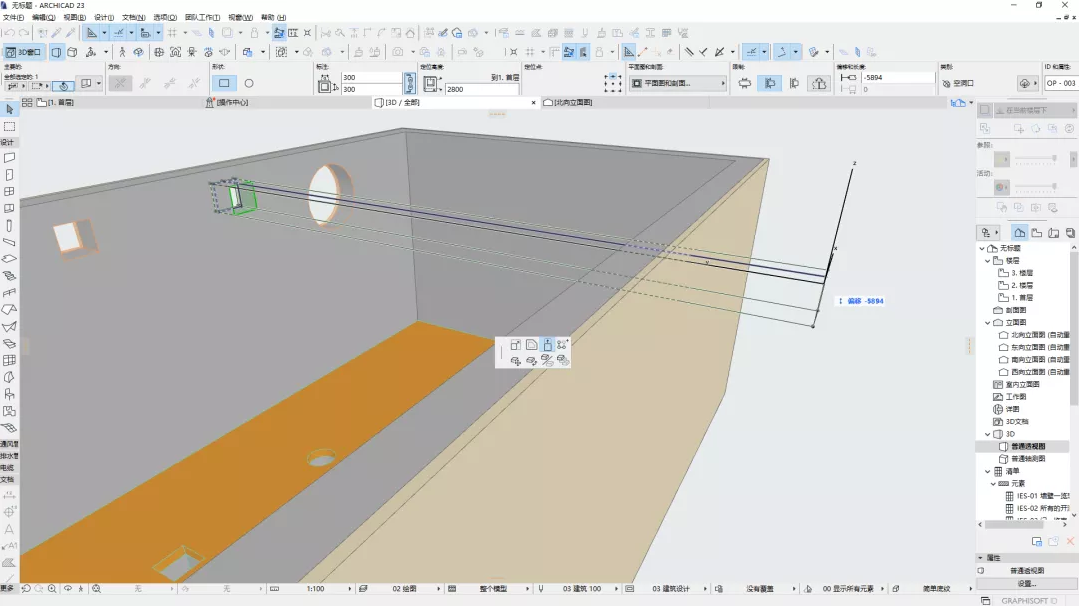

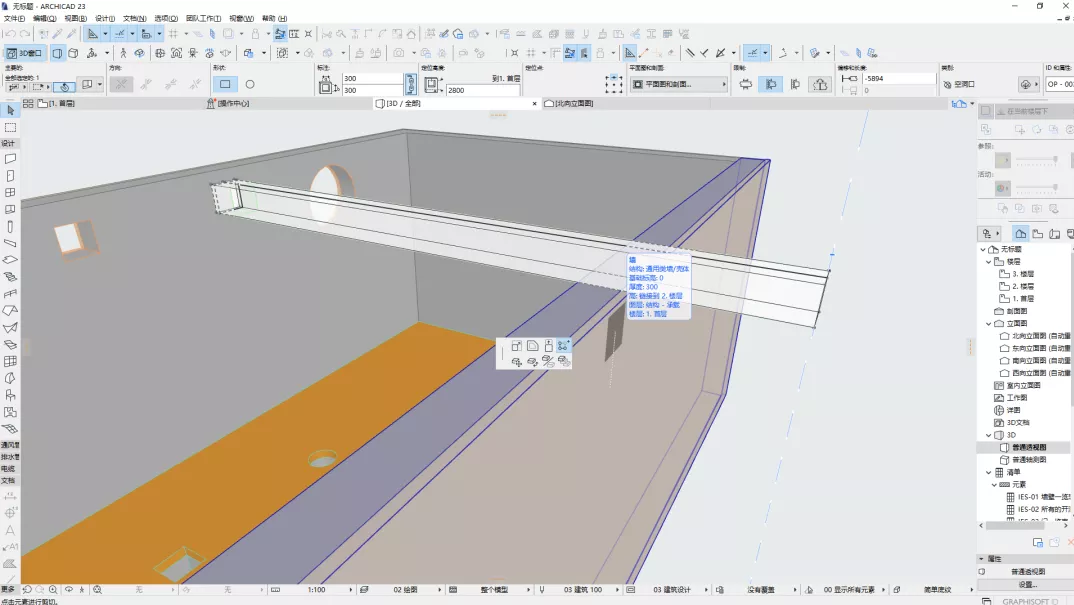

    在三維中，我們可以拉長洞口，并將洞口聯通兩道墻。

    然后使用彈出式小面板中的功能增加開洞元素。

    這樣通過一個洞口工具，就可以在兩道墻上開洞。

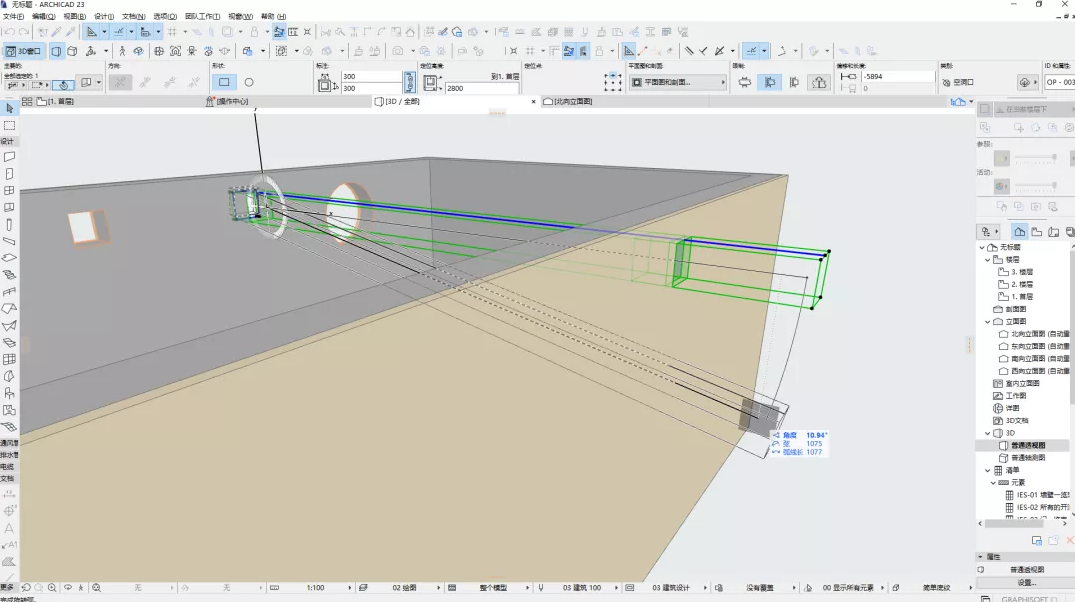

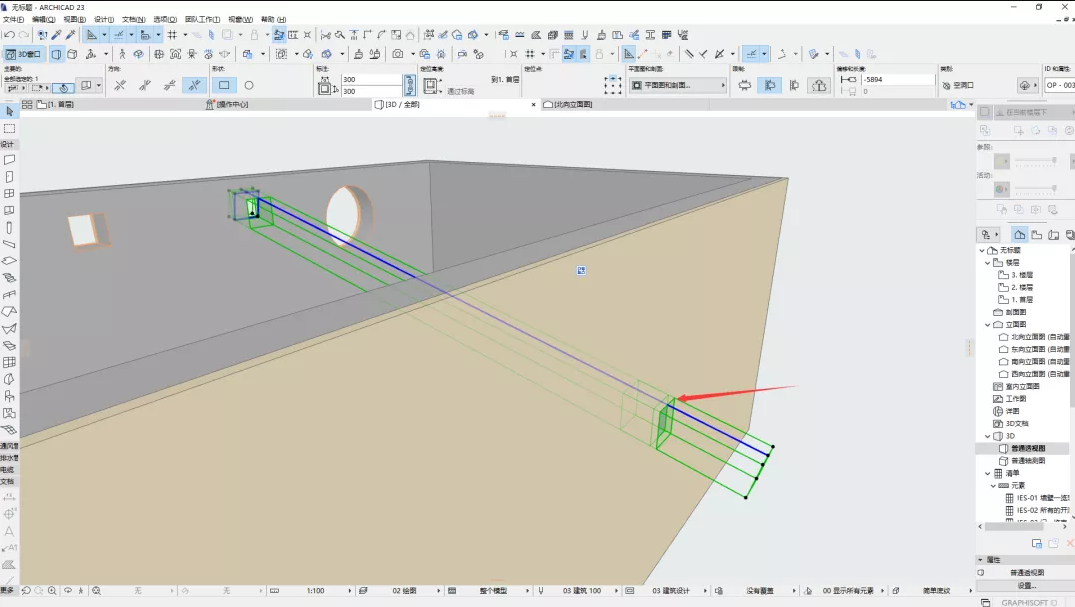

    我們可以控制這個洞口旋轉，相應的洞口位置和延伸方向也會發生變化。

    洞口位置變化很明顯，洞口的延伸方向也是按照洞口工具的方向。

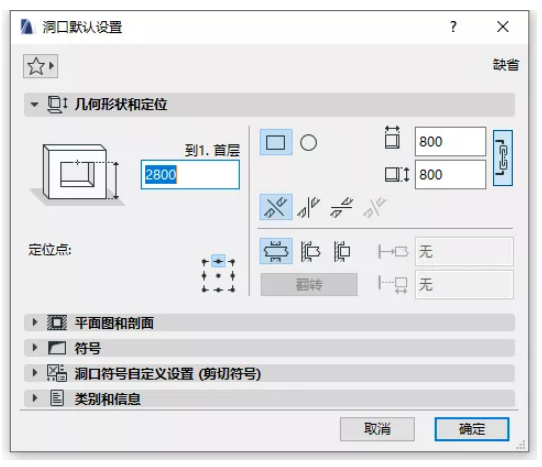

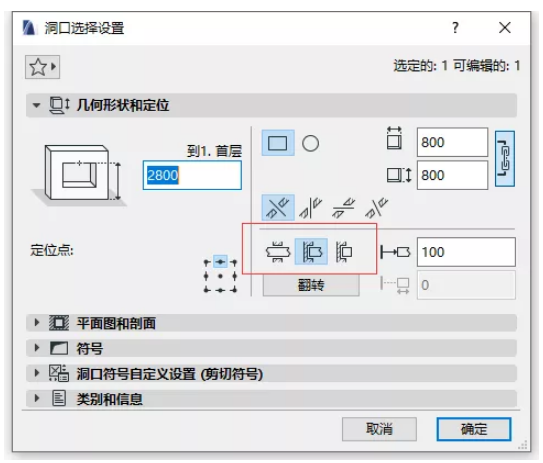

    上面是對洞口基礎功能的一些測試，我們來看看洞口的設置相關。首先是洞口的【幾何形狀與定位】，洞口可以支持矩形洞口和圓形洞口，尺寸可以由我們自行定義。定位點有9個位置可以選擇。洞口和元素的方向關系也可以設置。

    這里比較有意思的是這個功能，我理解為“洞口的深度”，當我選擇中間這個【固定其中一邊】，我就可以做一個壁龕？

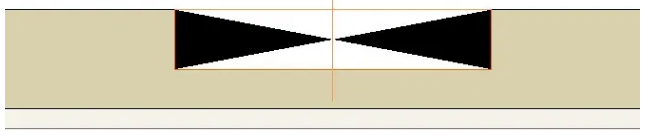

    創建后是這個樣子的，二維表達和三維模型。

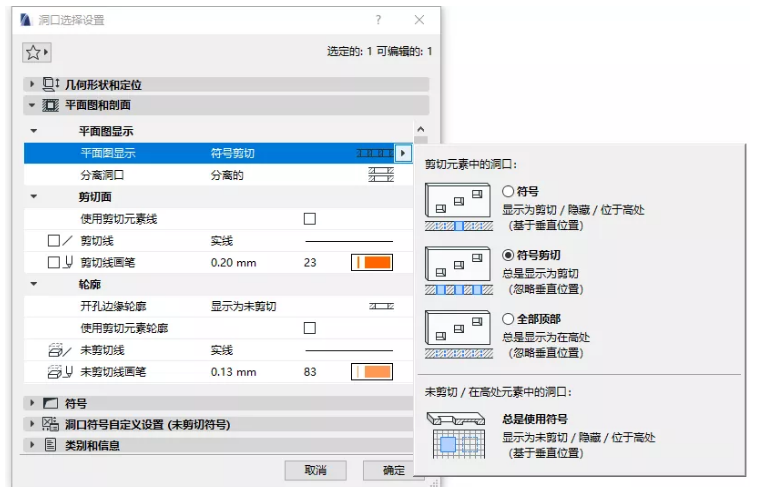

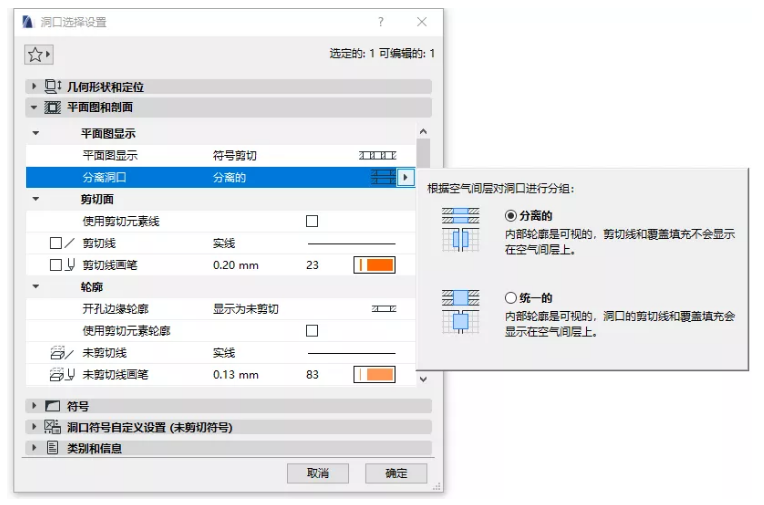

    在【平面圖和剖面】中提供了平面圖顯示樣式的幾種方法以及相鄰元素的洞口顯示規則。

    【符號】有多種洞口符號可供選擇。

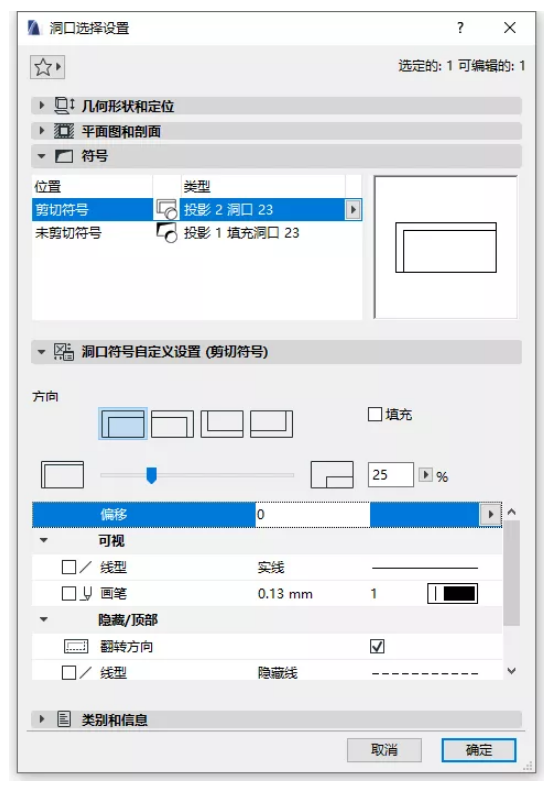

    對符號更細致的設定。

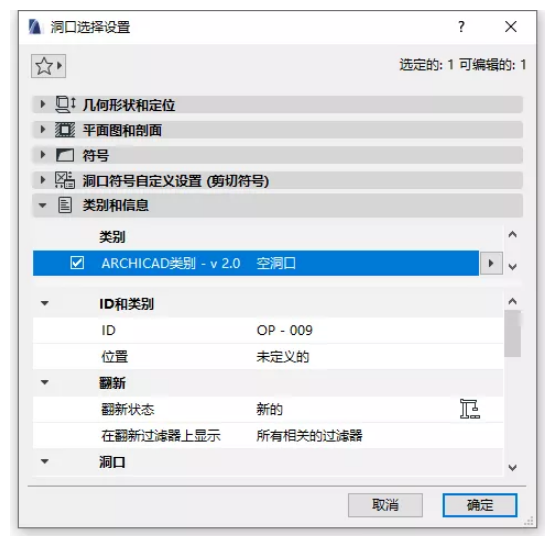

    洞口工具和其他三維工具一樣具備信息，這對于信息的管理將十分的方便。

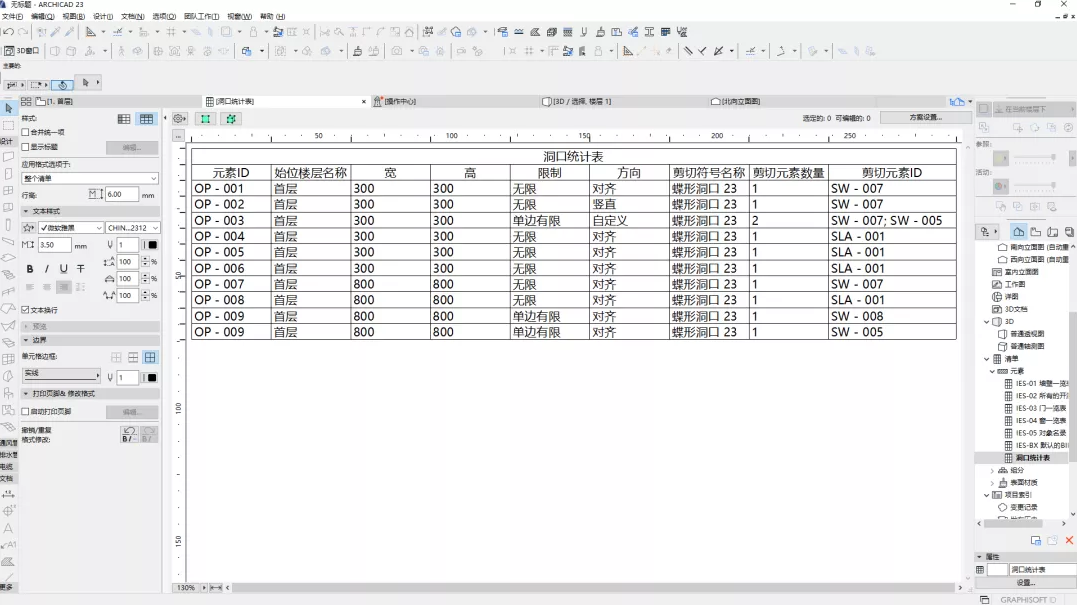

    我們可以在清單中進行信息的統計。（很可惜的是沒有默認清單，而默認的開洞一覽表其實是門窗表）我們簡單的創建一個洞口清單。

    如果你認為開洞工具僅僅這么簡單，sonaive。接下來我們來看洞口工具“引發贊嘆”的使用方式。這里有三層樓板。

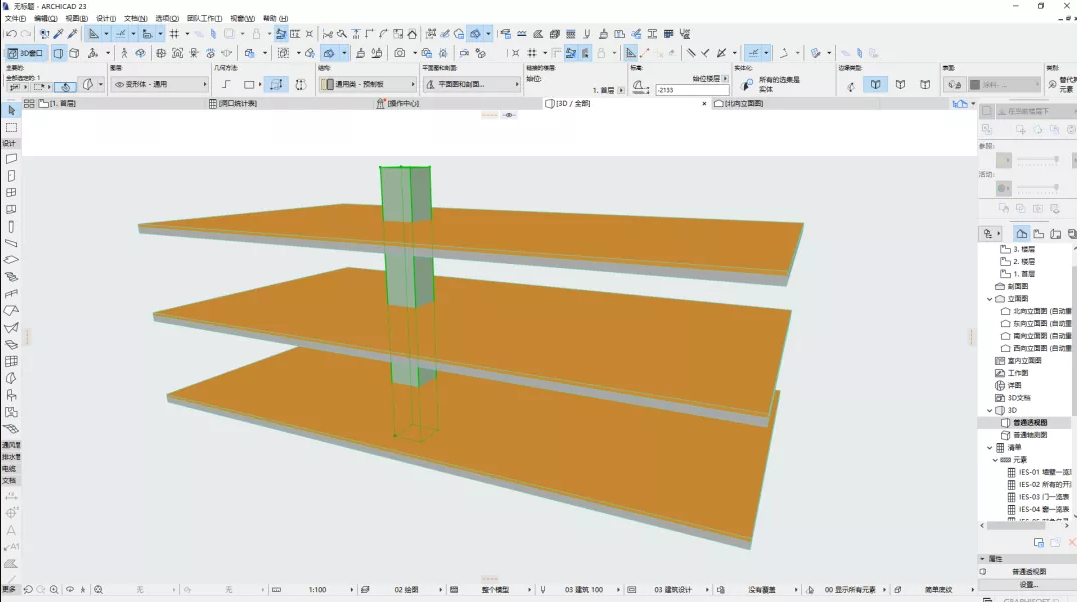

    我使用變形體工具建立了一個豎向的長方體！

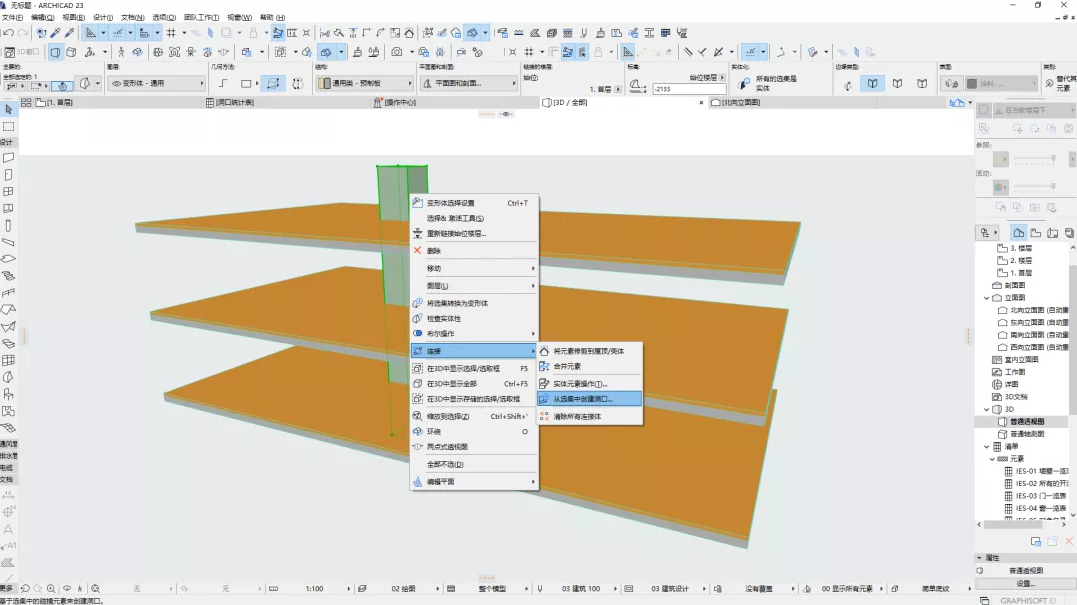

    右鍵變形體，選擇【連接】-【從選集中創建洞口】。

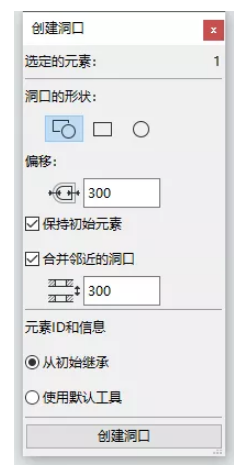

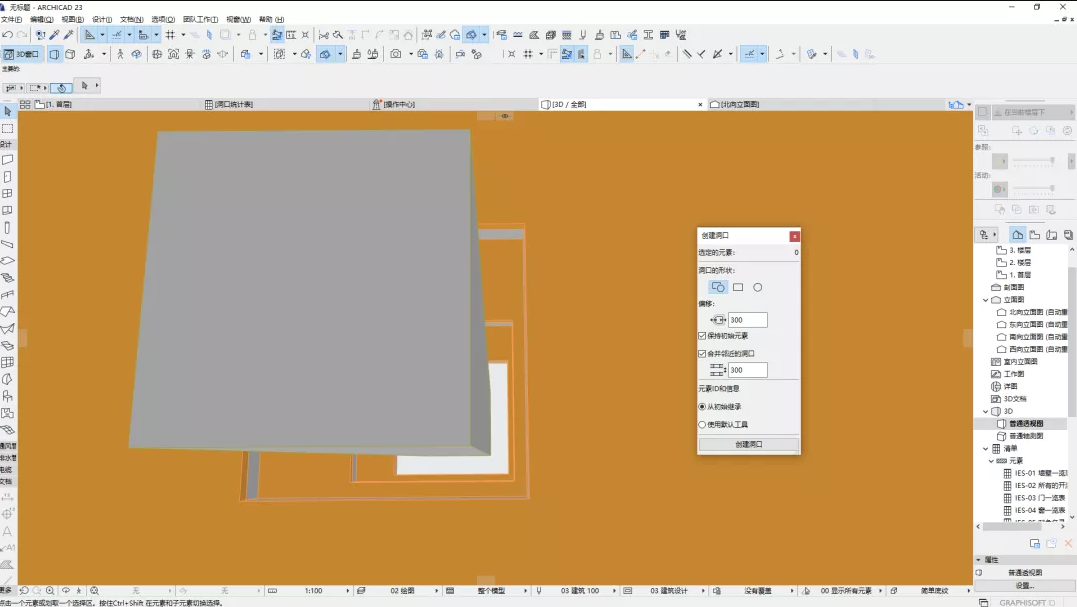

    彈出的【創建洞口】對話框可以對將要創建的洞口進行一些設置。我們直接點擊【創建洞口】來看看效果。

    這三層樓板自動建立了洞口。

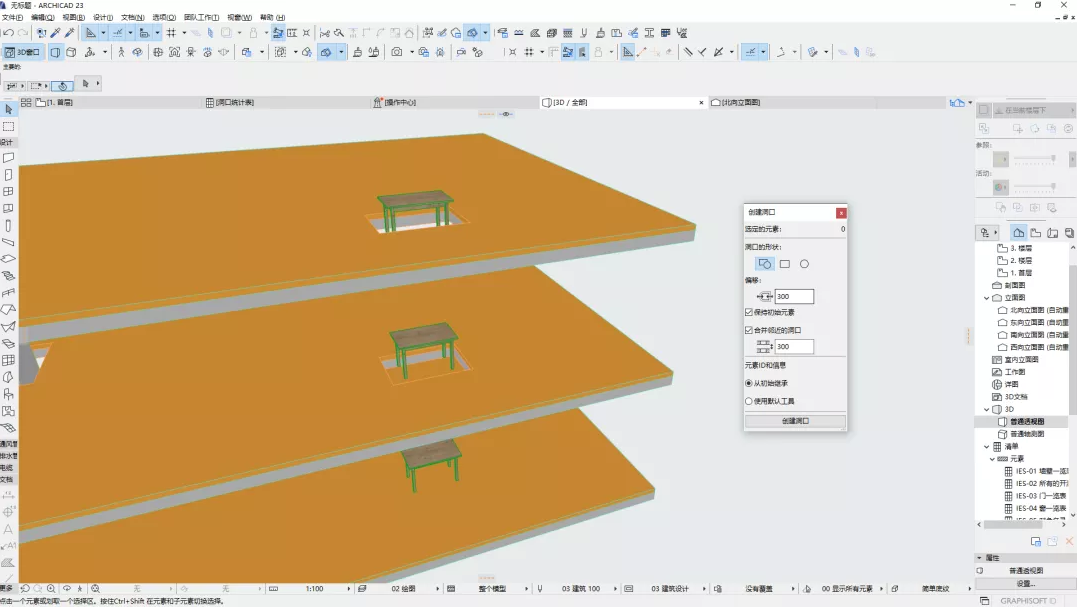

    除了變形體外，我還測試了其他實體元素。只要實體元素和樓板有實體重合，就可以自動開洞。下面是我使用桌子對象，和樓板進行了穿透重合、未穿透重合以及緊貼的情況下的開洞情況。緊貼因為沒有實體重合，則沒有自動開洞。

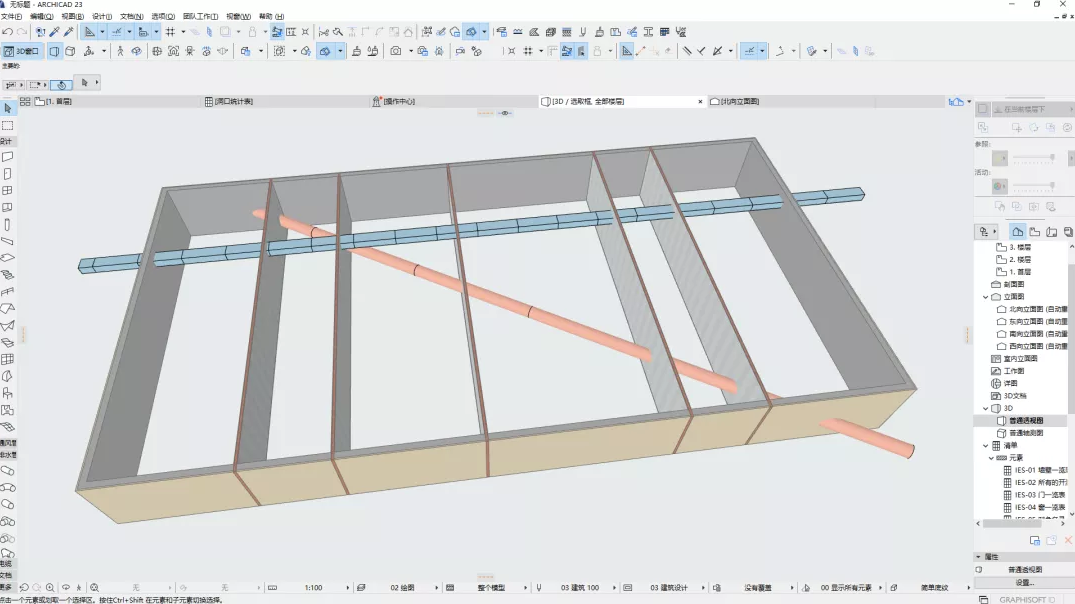

    更加讓人贊嘆的是這個。我創建了一些墻體和管道。

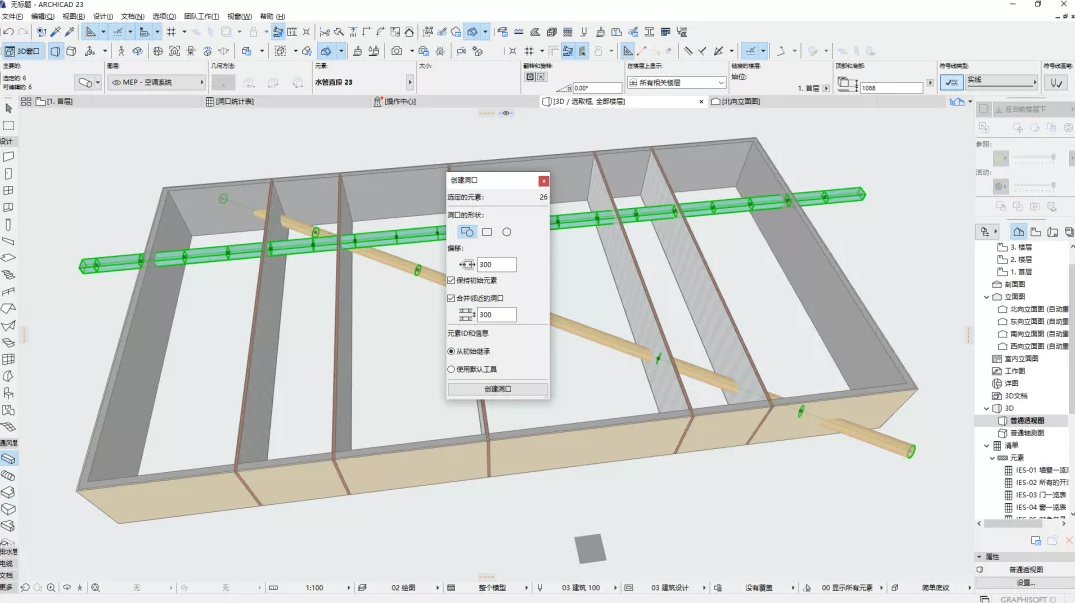

    選中全部管道后，執行開洞命令。

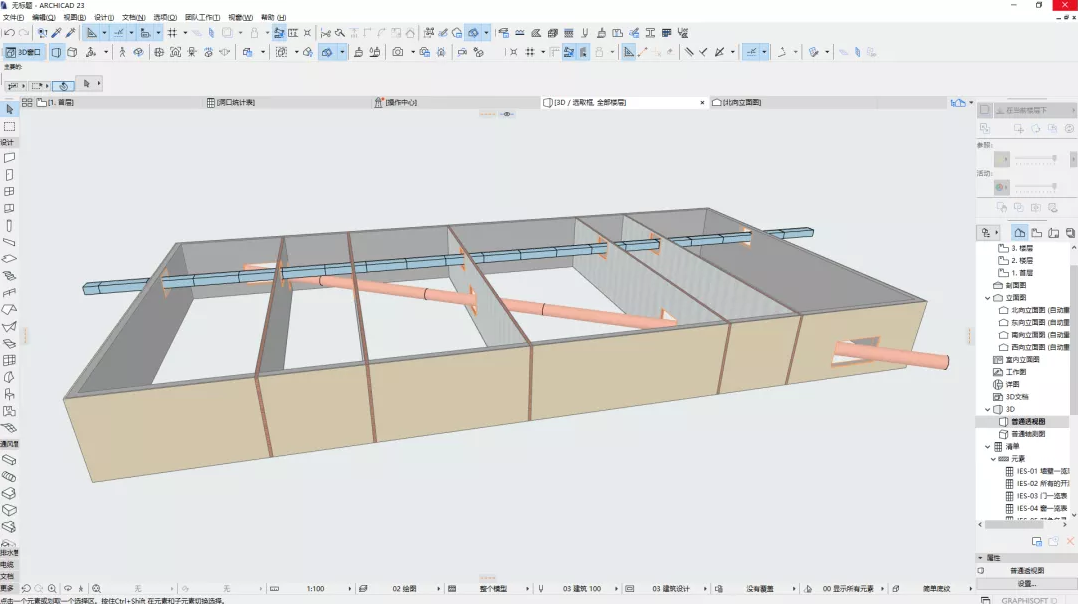

    所有和管道碰撞的墻體，全部自動開洞。

    鼓掌！！！

    利用新的洞口工具，在開洞方面真的是非常強大，特別是多專業協同的時候，提高的效率不是一點半點！不過，我測試了幾乎全部類型的實體元素，幾乎都可以實現自動開洞，但是我不建議小伙伴們使用梁和柱來做，因為涉及到軟件的構件減除規則，開洞會有影響。
