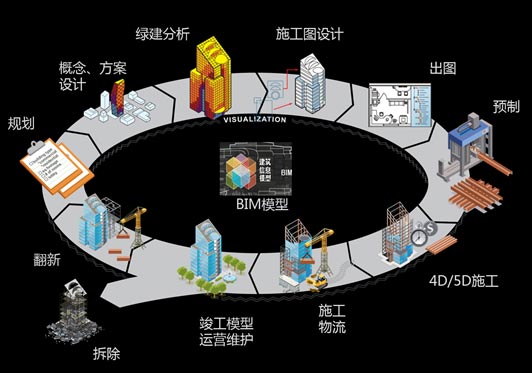

協同繪圖的兩種主要方式是什么？

協同繪圖主要有使用鏈接方式和工作集的方式。

鏈接方式和工作集的方式協同繪圖的條件？

1.使用鏈接方式的使用條件：需要采用相同版本的建模軟件，簡歷統一的標高軸網文件，各專業工程師建立自己的項目文件。

2.工作集協作模式的使用條件：需要有服務器存儲設備及同一網絡，采用相同版本的建模軟件，由項目負責人統一建立和管理工作集的設置

其各自優缺點是什么？

兩種協同繪圖方式的優缺點如下：

a.采用鏈接方式的優點是，可不受建模人員所在地點和使用設備的限制，各專業人員可隨時隨地獨立完成負責范圍內的模型文件的建立和修改，建立完成的模型文件還可存儲于便攜式設備或通過網絡傳輸，建模地點不受限制，較為靈活。還可通過“復制監視”等方法實現鏈接文件部分或全部轉換為本項目圖元，選擇性強，亦可減少項目文件的內容，減少對建模設備內存的占用。

其缺點是各專業構建模型調整信息的實時性不強，由于建模協調工作不及時而造成模型的反復調整。

b.采用工作集協調方式的優點是：多專業可對同一項目進行編輯，通過實時更新的方法，各專業人員可隨時了解整個項目模型的構建情況和細節，實時對模型進行調整和優化。該模式還可通過提出修改申請的方式，允許其他專業人員提出調整模型方案，不僅達到了信息實時溝通，而且提供了模型修改多人協作和采用授權管理的途徑，使得建模過程中各種資源集中使用，減少了反復調整模型的工作量，提高了建模效率。

其缺點是各專業人員必須使用鏈接同一臺服務器的唯一設備進行工作，約束了建模人員的工作時間和工作地點。且中心文件不能通過網絡傳輸或者拷貝等方式在另外的建模設備上編輯。只能采用與中心文件分離的方式后才可以，但分離后的文件又失去了與中心文件的關聯，無法實時更新。

各自的工作流程？

1.鏈接方式的工作流程：建筑專業建立軸網模型-——機電專業建立樣板文件-——各專業建立專業樣板文件-——鏈接入建筑軸網模型-—-復制軸網到各專業項目文件-—-各專業建模—-鏈接建筑模型及結構模型——碰撞檢查—調整模型-——確定最終模型。

2.工作集協作模式的流程：項目管理者對項目文件初步設定工作集-—-保存于服務器共享文件夾中-——建立項目的“中心文件”——各專業人員將“中心文件”復制到本人電腦磁盤-——各專業人員設定專業工作集-—建立專業模型-—-與中心文件同步-—-碰撞檢查——調整模型-——確定最終模型。

工作集的方式協同繪圖建立中心文件的步驟？

建立中心文件的步驟：建立工作集，添加各專業工作集，再次打開“工作集”對話框，設置所有工作集的“可編輯”選項均為“否”，即對于項目管理者來說，所有的工作集均變?yōu)椴豢删庉嫞瓿珊髥螕簟按_定”按鈕，推出“工作集”對話框。在“協作”選項卡的“同步”面板中單擊“與中心文件同步”工具，彈出“與中心文件同步”對話框，單擊“確定”，將工作集設置為與中心文件同步。
