室外構件
1）建筑地面繪制：

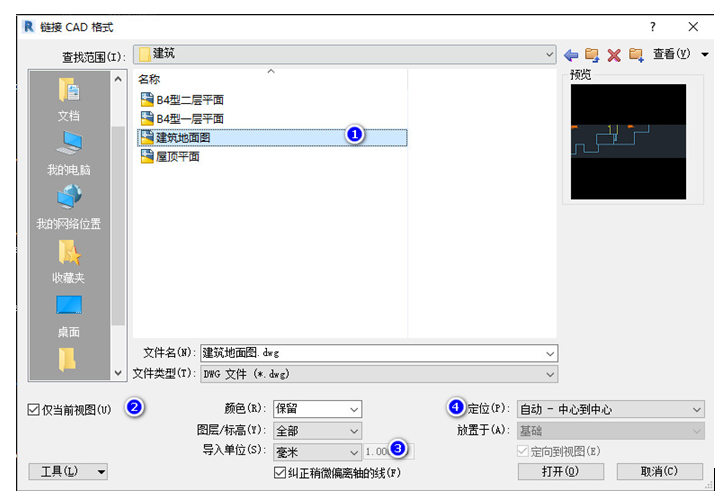

項目瀏覽器打開基礎平面視圖，在插入選項卡中點擊“鏈接CAD” "U盤配套文件選擇案例圖紙建筑"“建筑地面圖”，將“僅當前視圖（u）”勾選，“導入單位（s）”改為毫米，“定位（p）”選擇中心到中心，詳見圖2.11-4所示，按快捷鍵M+V調整CAD圖位置與軸網對齊。
圖2.11-4 鏈接建筑地面圖

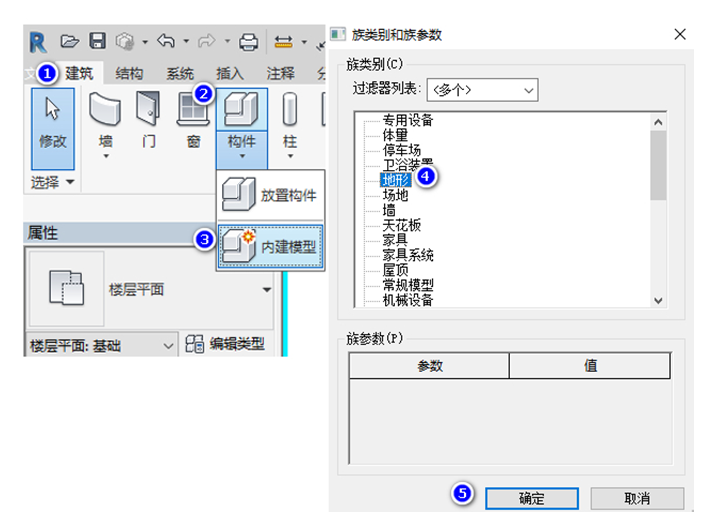

2）創建地面步驟：菜單欄選擇 “建筑”面板"選擇 “構件”"“內建模型”"然后選擇 “地形”類別，名稱命名為：“地形-H-800mm”"確定。詳見圖2.11-5所示。
圖2.11-5 創建地形名稱

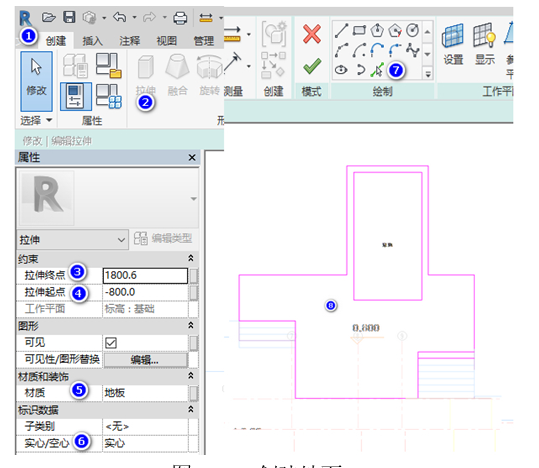

3）選擇菜單欄" “創建”"選擇 “拉伸”工具，提前在屬性面板設置拉伸的起點終點數值，添加材質-選擇系統“地板”材質，選擇實心，使用拾取線地面。詳見圖2.11-6所示。（H是1F,由于我是在基礎標高繪制所以拉伸的終點是1800mm）
圖2.11-6創建地面

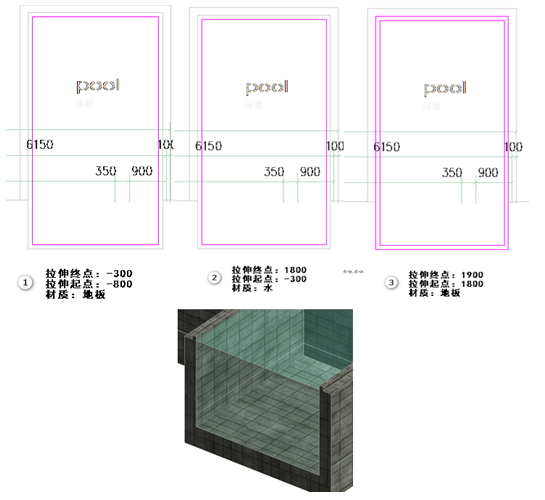

4)游泳池繪制 j“創建”"選擇 “拉伸”工具，在圖紙泳池位置繪制500mm厚的底板，材質選擇系統材質“地板”完成泳池底部。k “創建”"選擇 “拉伸”工具，在泳池底板上繪制矩形，底部標高-1300mm頂部高度800，將材質添加成水材質。l“創建”"選擇 “拉伸”工具，在泳池周圍繪制擋水構件，寬、厚度100mm詳見圖2.11-7所示。
圖2.11-7 游泳池繪制

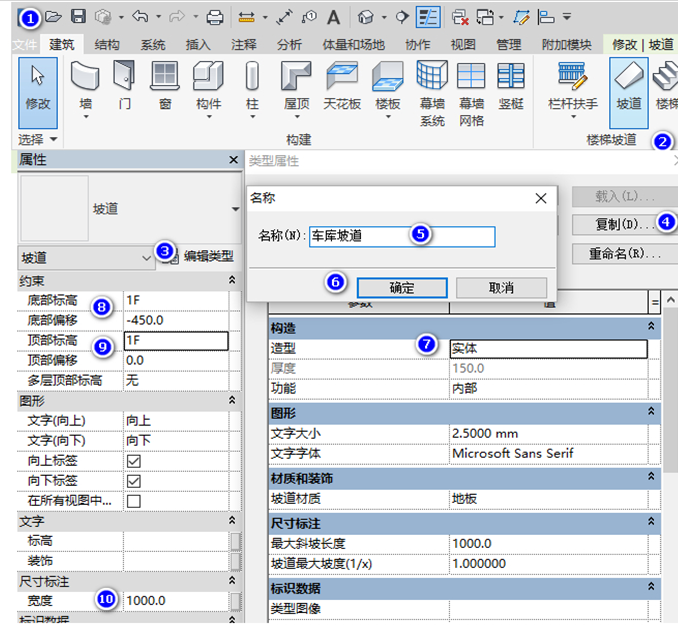

5）室外坡道繪制：打開項目瀏覽器"進入1F平面"選擇建筑選項卡樓梯坡道面板"選擇坡道-編輯類型"復制名稱“車庫坡道”"類型屬性造型“實體”并添加材質詳見圖2.11-8所示。
圖2.11-8創建坡道

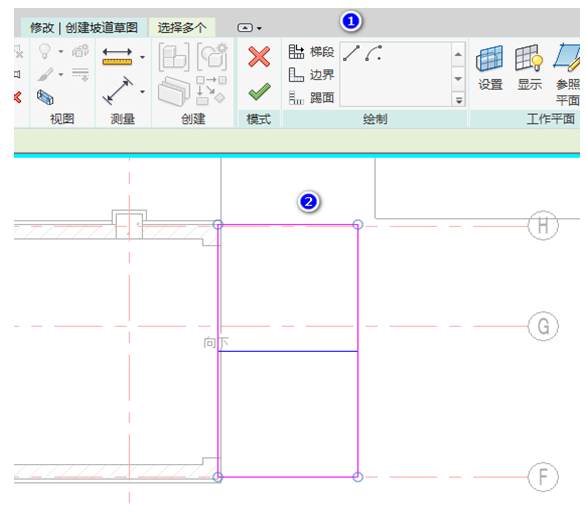

6)在菜單欄“修改創建坡道草圖”使用梯段 “線”在圖紙F、H軸與9軸位置繪制坡道"然后鼠標拖動邊界模型線至圖紙坡道輔助位置，詳見圖2.11-9所示。
圖 2.11-9 繪制坡道模型線
6）根據導入的CAD圖紙繪制室外臺階：操作步驟"“建筑”選項卡"“樓板：建筑”，屬性面板"編輯類型“復制名稱：室外臺階150mm” "類型屬性"編輯結構"將厚度改為150mm，材質改成系統材質 “地板”詳見圖：2.11-10所示。
圖 2.11-10 室外臺階創建
