01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“基于兩個標高的公制常規模型.rft”，點擊“打開”按鈕，創建一個新族。在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.7-1所示。

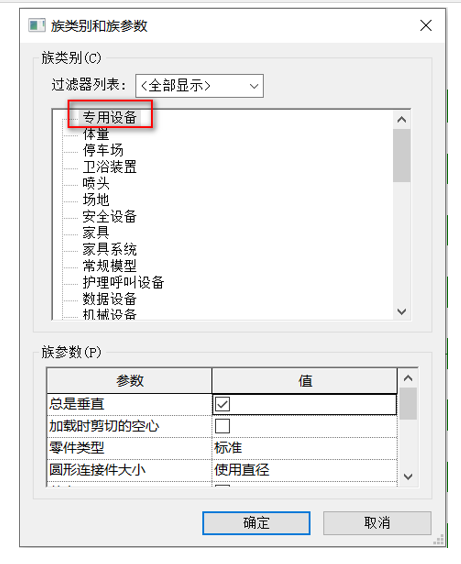

圖2.7-1 族類別和族參數

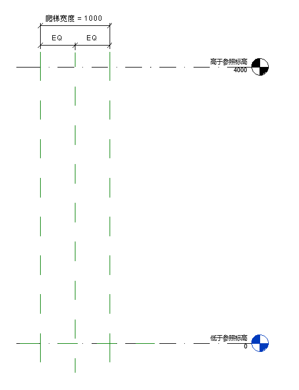

02.繪制參照平面。在“前”立面視圖內，繪制相應的參照平面，進行“對齊”并“等分”標注。接著創建“爬梯寬度”參數屬性，如圖2.7-2所示。
圖2.7-2 參照平面

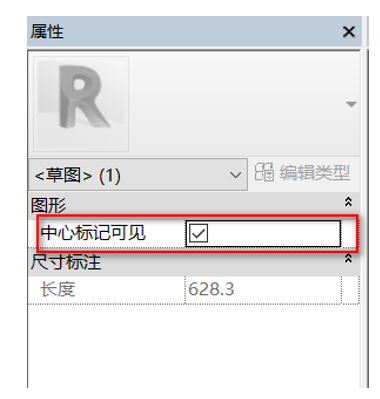

03.繪制爬梯立桿。切換視圖為“低于參照標高”，在“創建”面板下點擊“拉伸”進行繪制圓形立桿輪廓，并勾選“中心標記可見”，如圖2.7-3所示。分別將圓形輪廓中心“對齊”和“鎖定”到參照平面，并把“臨時尺寸標注”改為“永久性尺寸標注”。接著將圓形輪廓半徑創建為“立桿半徑”參數，如圖2.7-4所示。
圖2.7-3 屬性

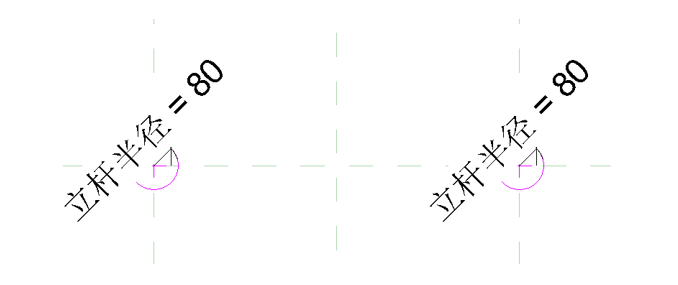

圖2.7-4 繪制立桿
04.在“前”立面視圖中適當調整立桿的長度，并將立桿的頂部與底部分別進行“對齊”和“鎖定”至兩個默認的標高上。
05.將爬梯橫桿作為一個單獨的族，使用“嵌套族”的方式將爬梯橫桿載入至爬梯族中進行組合。在Revit中使用“公制常規模型.rft”族樣板新建爬梯橫桿族，在“屬性”面板中點擊“族類別和族參數”，適當調整其類別與參數，如圖2.7-5所示。

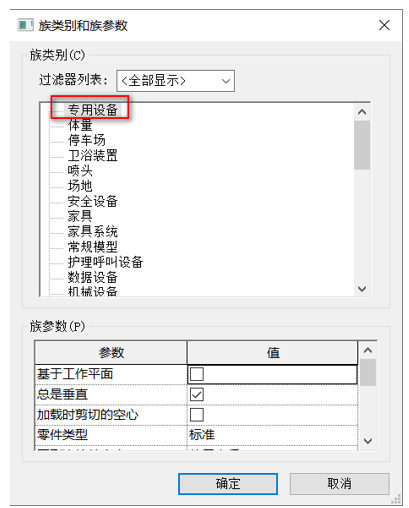

圖2.7-5 族類別和族參數
06.在新建族的“參照標高”視圖中繪制4個參照平面，并進行“等分”以及創建“橫桿長度”、“橫桿邊長”參數屬性，如圖2.7-6所示。
圖2.7-6 參照平面
07.創建橫桿。在“創建”選項卡下點擊“拉伸”進行創建橫桿，并“鎖定”，如圖2.7-7所示。

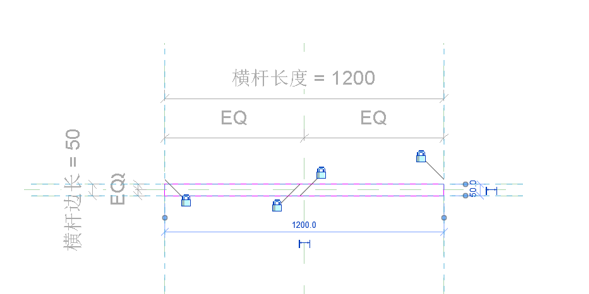

圖2.7-7 創建橫桿
08.編輯橫桿厚度。切換“前”里面視圖中，創建參照平面，“對齊”以及賦予“橫桿邊長”的參數標簽作為橫桿的厚度，并分別進行“鎖定”橫桿，如圖2.7-8所示。完成橫桿的繪制，如圖2.7-8所示。將其命名為“爬梯立桿”保存族到計算機本地文件夾內。
圖2.7-8

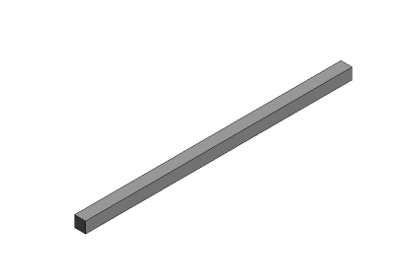

、圖2.7-9 橫桿
09.將剛繪制好“爬梯立桿”載入爬梯中，并對橫桿進行“對齊”以及“鎖定”，如圖2.7-10所示。

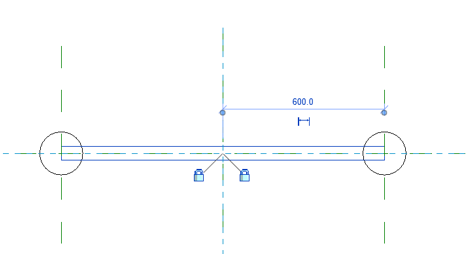

圖2.7-10 放置橫桿
10.關聯參數。點擊橫桿圖形,在“編輯類型”中對尺寸標注進行關聯參數的設置和新建，如圖2.7-11所示，“橫桿邊長”關聯“橫桿邊長”、“橫桿長度”關聯“爬梯寬度”。
圖2.7-11 關聯參數
12.使用“陣列”命令進行橫桿的排布。在“前”立面視圖中，繪制相應的參照平面，并進行“對齊”以及創建“爬梯總高度”、“實際間距”參數標簽。在“修改”選項卡下點擊“陣列”對橫桿進行排布，然后對橫桿的前后進行“對齊”和“鎖定”，如圖2.7-12所示。

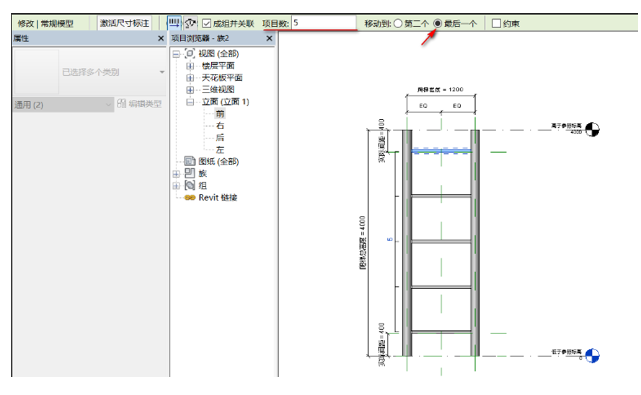

圖2.7-12 陣列
13.編輯參數。在“屬性”面板中點擊“族類型”，在“族類型”面板中新建“最大間距”，用以控制“橫桿個數”和“最大間距”【橫桿個數=爬梯總高度/最大間距+0.49、實際間距=爬梯總高度/（橫桿個數+1）】，如圖2.7-13所示。

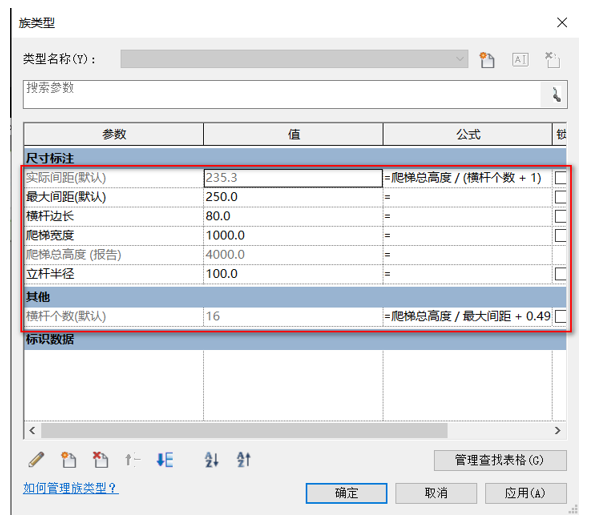

圖2.7-13 族類型
14.完成“爬梯”的繪制，如圖2.7-14所示，保存到計算機本地文件夾內。
圖2.7-14 爬梯
