01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“公制門.rft”族樣板，點擊“打開”按鈕，創建一個新族。

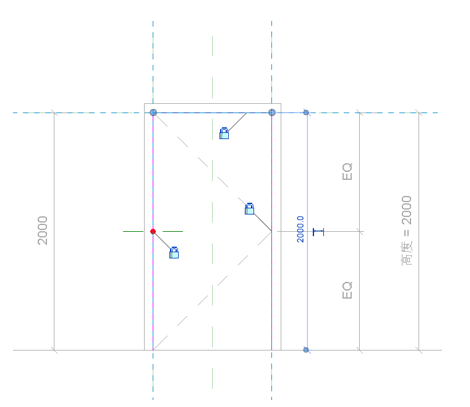

02.繪制門框路徑。在“內部”立面視圖中，點擊“創建”選項卡中“放樣”的“繪制路徑”進行對門框的路徑進行繪制，并把放樣路徑輪廓線鎖定在參照平面上，點擊“完成”，如圖2.9-1所示。
2.9-1 門框路徑

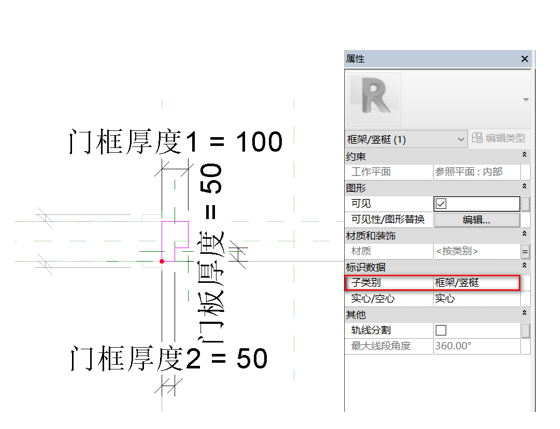

03.編輯門框輪廓。點擊“編輯輪廓”，繪制相應的參照平面，然后繪制門框輪廓，以及把輪廓線“對齊”并“鎖定”在參照平面上，并分別進行“對齊”注釋和創建“門框厚度1”、“門框厚度2”、“門板厚度”參數標簽，點擊“完成”，如圖2.9-2所示。切換到“三維”視圖，選中門框模型，對其屬性面板進行編輯，設置其子類別為“框架/豎梃”如圖2.9-3所示。
圖2.9-2 門框輪廓 圖2.9-3 屬性

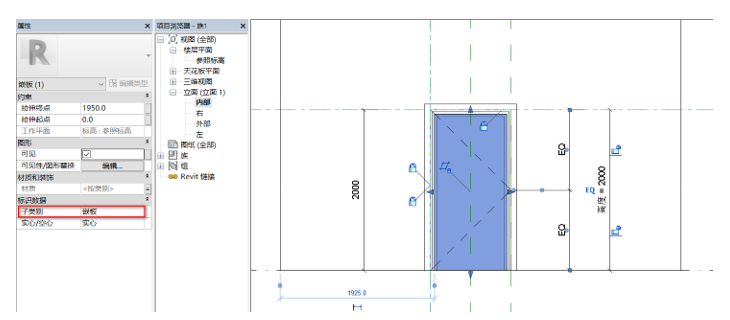

04.繪制門板。在“創建”選項卡下點擊“拉伸”進行繪制門板輪廓，并“鎖定”至門框內緣，點擊“完成”，切換到“內部”立面對門板進行適當拉伸門板厚度至相應的參照平面上，并對其“鎖定”。選中門板模型對其“屬性”面板進行編輯，將其子類別設置為“嵌板”如圖2.9-4所示。
圖2.9-4 門板

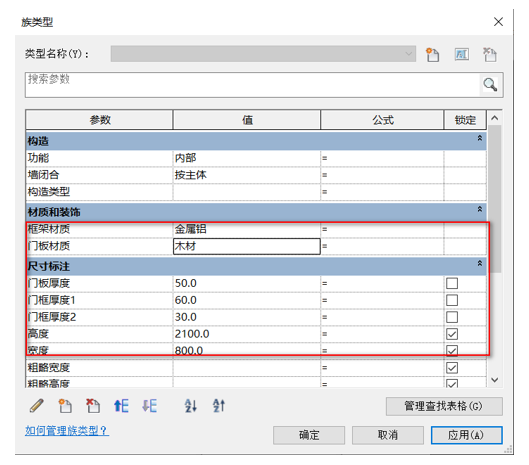

05.編輯族類型。點擊“屬性”面板中的“族類型”進行適當調整各族參數，并檢查各參數所驅動的模型實體變化是否正確，如圖2.9-5所示。
圖2.9-5 族類型
06.添加門把手。在“內部”立面視圖中創建相應的參照平面，如圖2.9-6所示，并在資源庫中載入門把手族，在“參照標高”中放置門把手，同時將“門把手”進行“對齊”和“鎖定”至參照平面上，完成后如圖2.9-7所示，將族保存到本地的文件夾內。
圖2.9-6 門把手參照平面
圖2.9-7 門
