臺階是項目中常見構件，包括等級考試也是常考題型，今天小編給大家匯總一下繪制臺階的幾種方法。

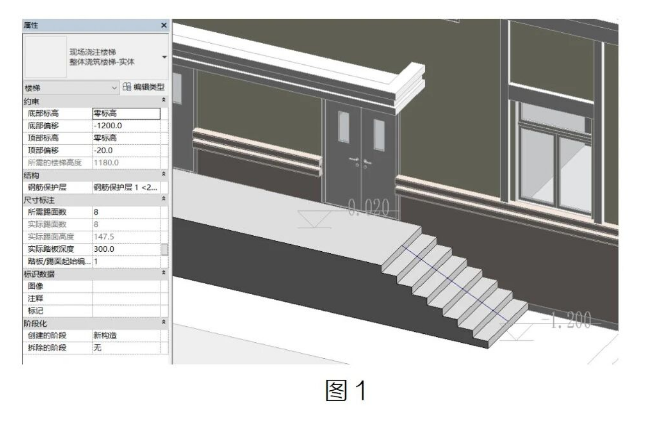

方法一:樓梯命令繪制常見常規臺階，即造型常規，臺階各踢面等高情況下使用非常方便。在使用使用公制常規模型內的融合命令建立模型之后，想再拾取其邊界時，會發現有時候會出現無法拾取的情況。如圖 1所示
方法二:樓板拼湊
如果臺階造型相對比較奇特，可采用樓板進行拼湊，雖然繁瑣但做出來會更加貼合實際。另外，對于部分簡單踏步臺階，其實用不上樓梯繪制，例如，屋頂層的室內出室外的臺階，雖然是臺階，但僅
僅只有兩步，用樓梯進行繪制還相對麻煩了些。此時，板拼湊還更為省事。如圖 2 所示
方法三:創建臺階族繪制

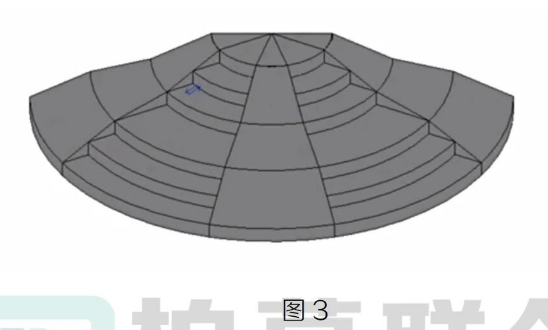

對于部分臺階來說，尤其是公共場所的臺階，其造型講究合理美觀，所以必要時需要單獨建立族來進行相應繪制，例如等級考試的某室外臺階。如圖 3所示:
方法四:樓板邊+輪廓族
相較于前面幾種情況，此方法的適用性更加廣泛，且更加便捷。

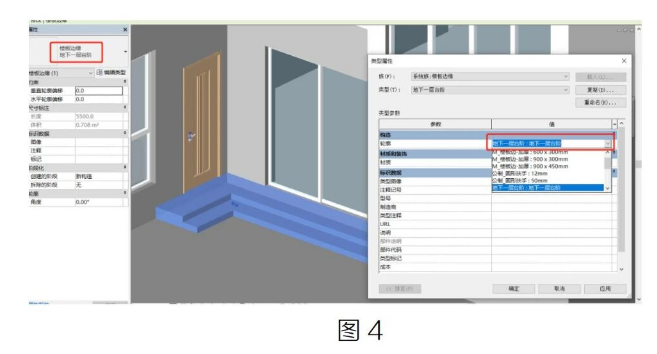

首先，樓板邊命令在轉角等處理上極具優勢，不存在需要單獨處理轉角的情況;其次，輪廓可做成參變的，可以在多個臺階、多個項目中重復使用。如圖 4 所示!
