本文將討論如何解決CAD圖層未協調問題。CAD（計算機輔助設計）是一種廣泛應用于工程領域的軟件，用于創建、修改和分析各種設計。在CAD中，圖層是一種將圖形元素組織成邏輯組的方式，以便于顯示和編輯。然而，由于不同人或不同團隊的設計風格和工作習慣的差異，可能會導致CAD圖層的不協調，使得圖紙不易理解或導致錯誤。因此，解決CAD圖層未協調問題對于保證設計準確性和提高工作效率非常重要。

1. 定義一致的圖層標準

為了解決CAD圖層未協調問題，首先需要定義一致的圖層標準。圖層標準可以包括圖層名稱、顏色、線型、線寬等屬性。通過統一的圖層標準，可以確保不同人或不同團隊的設計在視覺上保持一致，減少混淆和誤解。可以與團隊成員一起討論和制定一套適用的圖層標準，并將其文檔化以便于參考。

2. 進行圖層審核

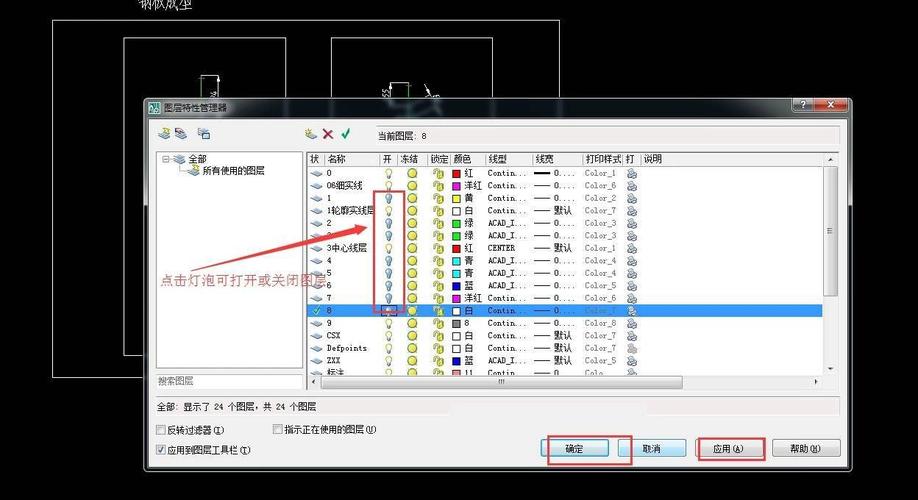

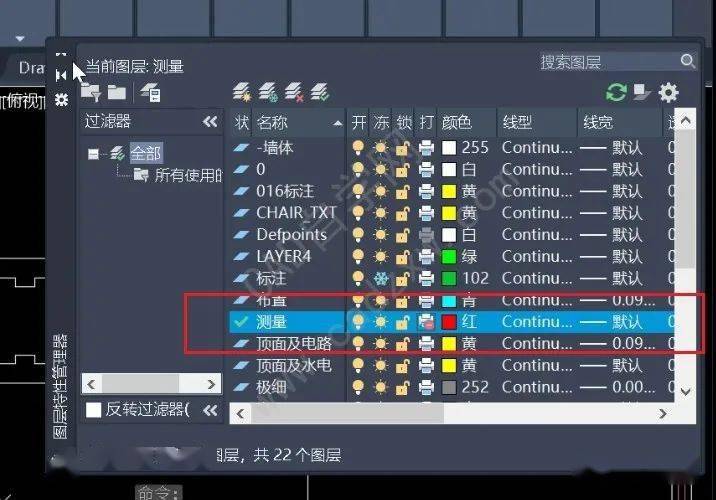

圖層審核是解決CAD圖層未協調問題的關鍵步驟之一。在圖層審核過程中，需要檢查和清理不符合圖層標準的圖層。可以使用CAD軟件的圖層管理功能，逐個檢查每個圖層的屬性，如名稱、顏色、線型等，確保其符合圖層標準。如果發現不符合的圖層，可以進行重新命名、修改屬性或刪除等操作，以使圖層達到一致。

3. 建立圖層模板

建立圖層模板是解決CAD圖層未協調問題的有效方法之一。通過建立圖層模板，可以將一套符合圖層標準的圖層保存為模板文件，并在新的CAD圖紙中應用該模板。這樣可以避免每次創建新的圖紙時都需要手動設置圖層屬性，減少了錯誤和繁瑣的操作。圖層模板可以根據不同的項目需求進行定制，包括所需的圖層、對應的名稱、顏色、線型等屬性。

4. 建立圖層使用指南

建立圖層使用指南是解決CAD圖層未協調問題的重要措施之一。圖層使用指南是一份詳細說明圖層的使用規范和注意事項的文檔。它可以包括圖層標準的介紹、各個圖層的作用和用途、如何正確使用圖層以及如何協調圖層等內容。通過向團隊成員提供圖層使用指南，可以幫助他們了解和遵守圖層標準，提高圖層協調性。

5. 加強團隊溝通與培訓

為了解決CAD圖層未協調問題，團隊溝通和培訓非常重要。團隊成員應該經常進行溝通，討論圖層標準、圖層使用和圖層協調等問題。可以定期召開會議，分享經驗和教訓，共享最佳實踐。另外，可以組織培訓課程，提供CAD軟件的使用技巧和圖層管理的方法，幫助團隊成員提升技能和意識。

6. 使用CAD協同工具

使用CAD協同工具是解決CAD圖層未協調問題的一種高效方式。CAD協同工具可以實現多人同時編輯同一個CAD圖紙，通過網絡共享和同步數據，確保團隊成員之間的協作和一致性。這樣可以避免不同人之間各自修改圖層造成的不協調問題，提高工作效率和準確性。

總之，解決CAD圖層未協調問題需要制定一致的圖層標準，進行圖層審核，建立圖層模板，建立圖層使用指南，加強團隊溝通與培訓，以及使用CAD協同工具等措施。通過這些方法，可以提高CAD圖層的協調性，確保設計的準確性和一致性，提高工作效率。
