作者：wenjie學長

在三維項目制作中，多孔模型的制作與編輯是我們繞不開的環節。有些項目為追求效率或特定效果，會選擇用透貼來表現模型結構，以此避免直接制作帶有孔洞的復雜模型。然而，對于那些需要近距離展示、重點呈現的模型，精細化制作模型結構就必不可少。本文講解的是如何編輯模型中的多孔結構，這類結構在各類模型制作中極為常見，如果孔洞結構編輯方式不規范，就容易出現破面、閃面等問題，甚至影響到我們整個模型的編輯。

下面，本文將以 2023 版 3D Max 為例進行詳細演示。

一、傳統墻體墻洞制作方法及問題

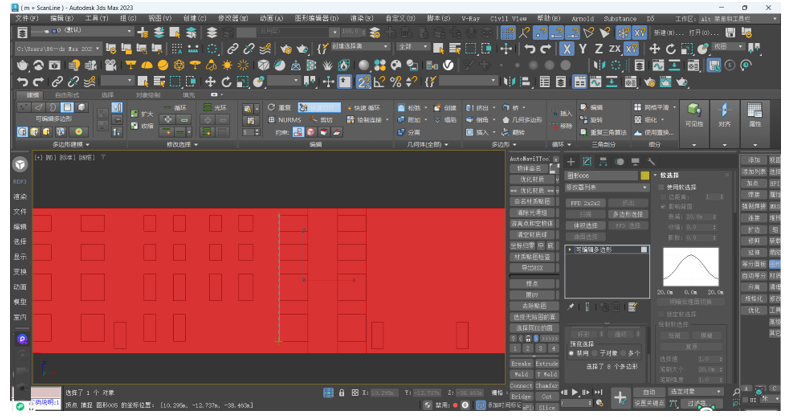

在以往制作墻體墻洞時，主要有兩種常見的方式。一是依據 CAD 圖紙繪制樣條線，二是直接提取 CAD 里的線段。但后者往往會因為CAD圖紙的不規范或者是MAX的識別問題會導致一段線段里面還隱藏了多條線段，給我們后期樣條線的點焊接造成很多麻煩，所以多數時候都選擇前者繪制樣條線在擠出墻體厚度。

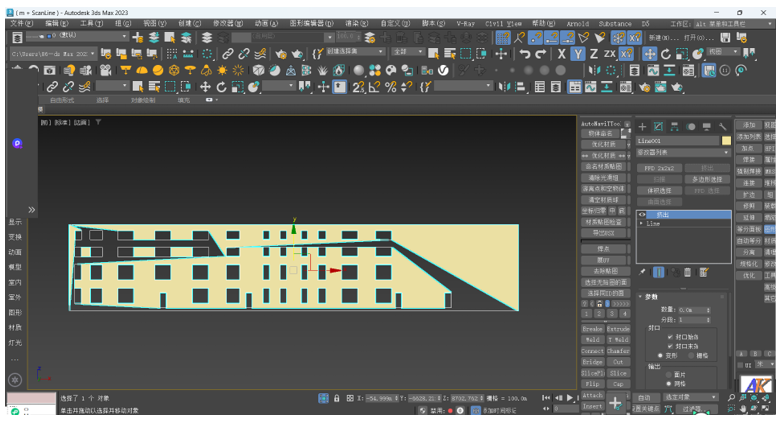

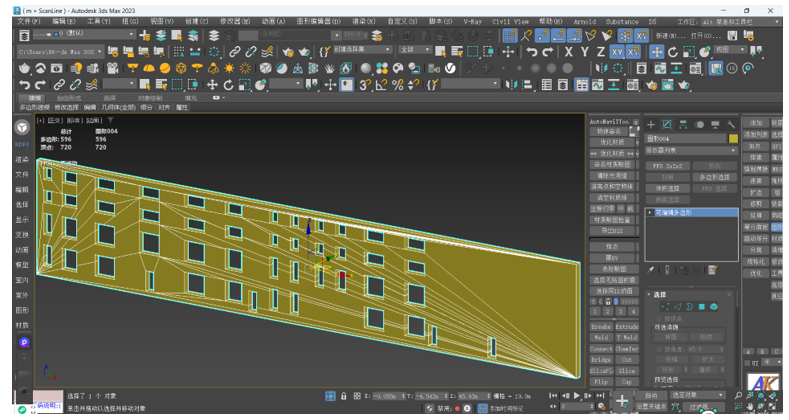

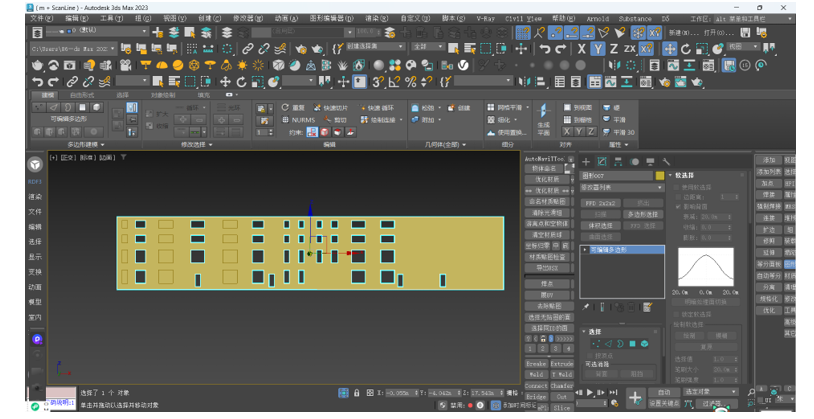

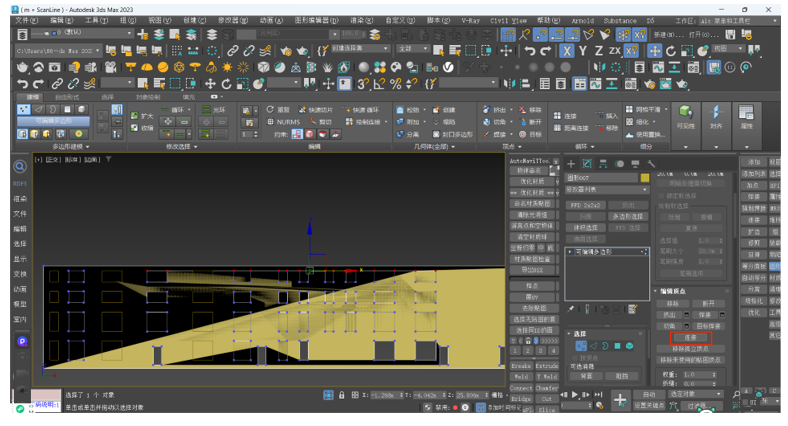

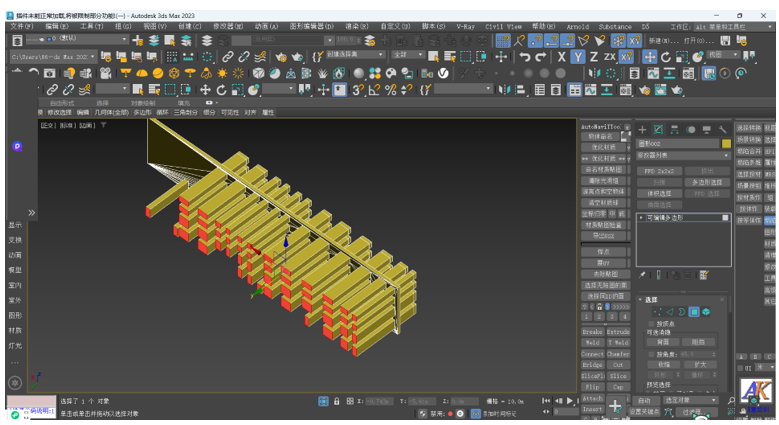

不管是我們選擇以上的哪一種方法，當處理少數窗洞結構時，擠出樣條線一般不會出現大問題。但一旦擠出多數窗洞結構，就會遭遇嚴重問題。如下圖所示，整個墻體結構會被破壞，導致后續無法進行正常的模型編輯。

此時，就需要刪除擠出命令，回到樣條線編輯模式，采用以下幾種方案來解決。

二、多孔結構模型編輯方案

方案一：附加模型進行穿面摳洞

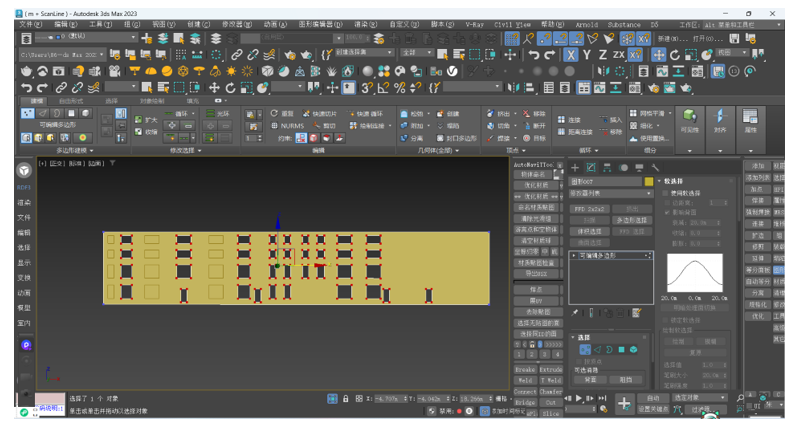

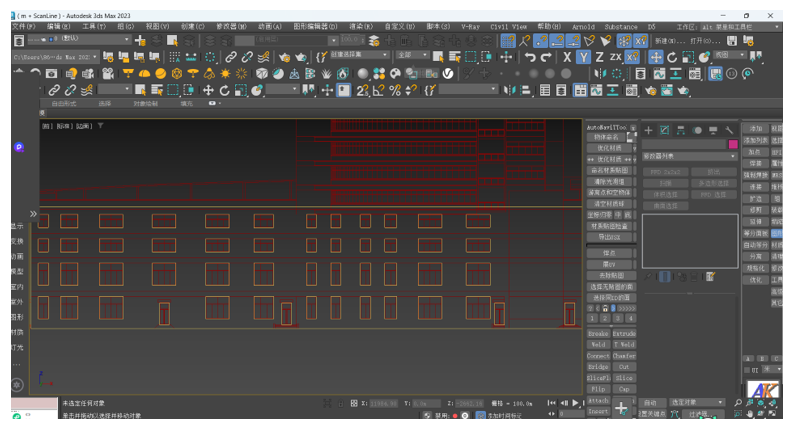

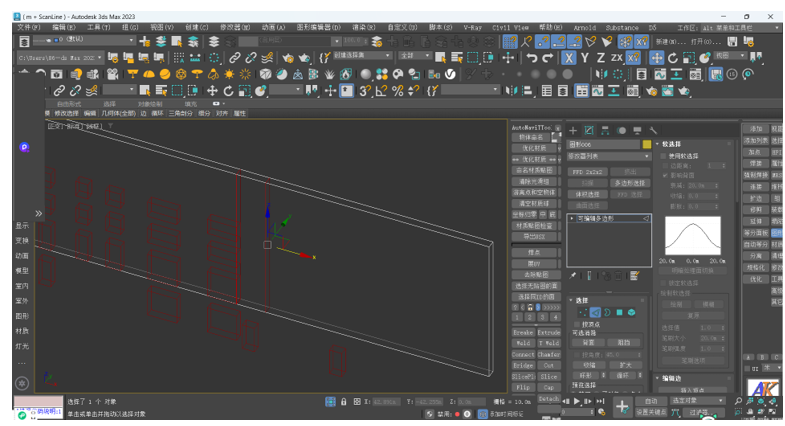

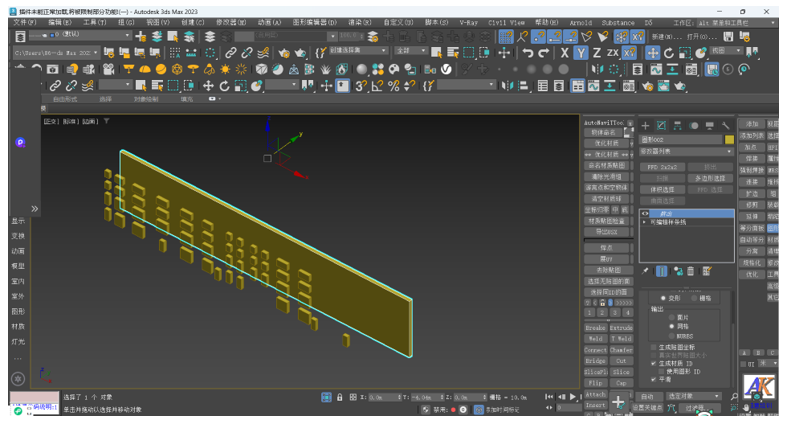

1、樣條線處理：首先，我們把墻體外輪廓線分離出來，同時將中間的窗洞線與外輪廓線偏移一段距離，確保二者不重疊。然后，給這兩個樣條線都賦予擠出的命令，如下圖所示的模型。

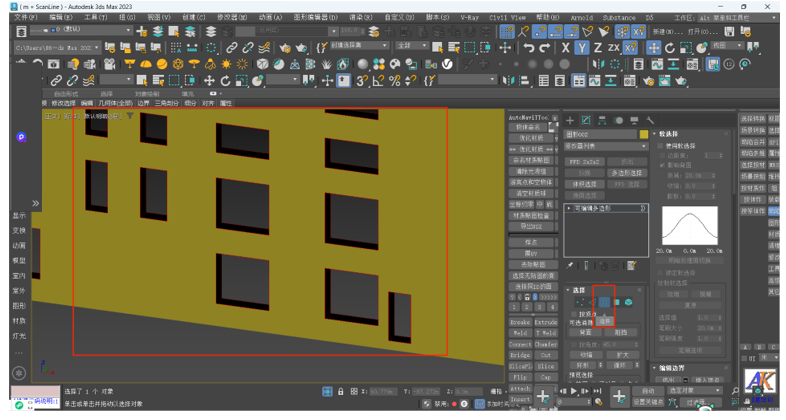

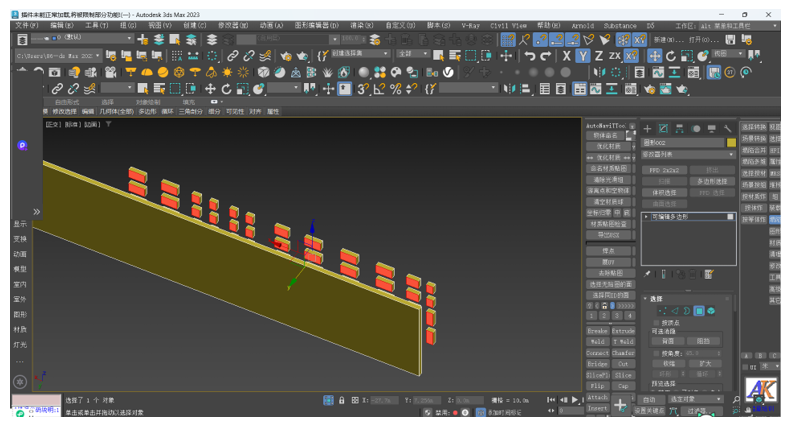

2、模型塌陷與穿面操作：接著，我們將這兩個模型塌陷在一起。選擇靠近墻體面一側的窗洞面，按住“SHIFT”鍵，將窗洞面拉來穿過墻體。

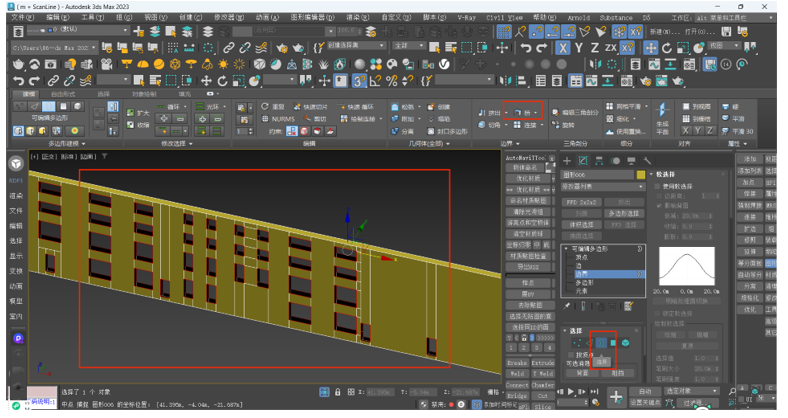

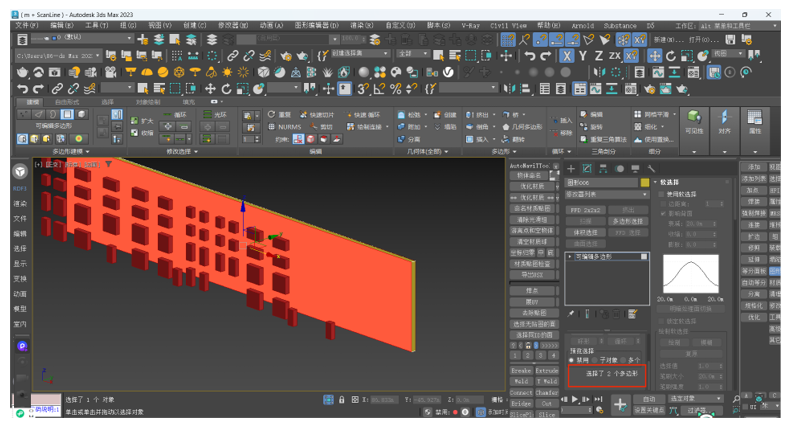

3、面刪除與邊界橋接：穿面完成以后，我們選擇除了墻體面的所有面并刪除，然后選擇模型的邊界，點擊“橋”命令，將窗洞填補好。

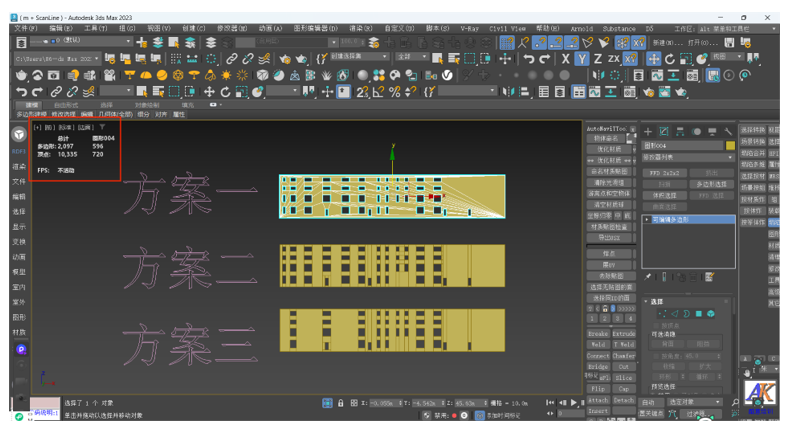

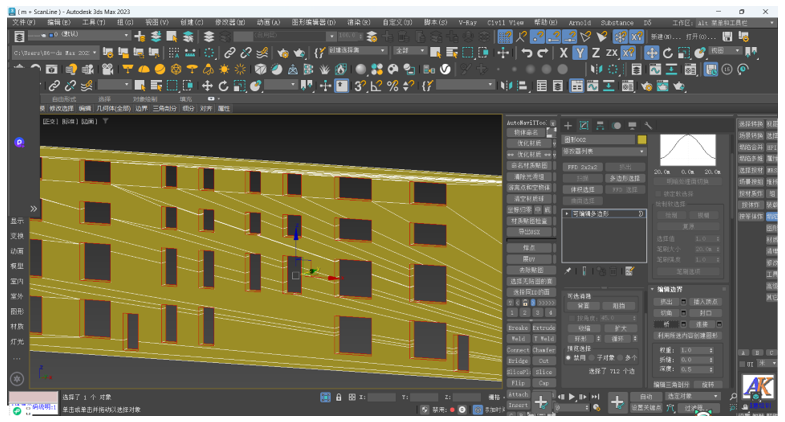

至此，方法一的窗洞模型摳洞操作完成。但此方法存在一定局限性，它僅支持 max2023 及以上的版本。雖然不會造成點線的丟失，但會導致模型的布線混亂，影響線框圖的美觀。在需要高精度、美觀線框圖展示的的項目中，可能不太適用。

方案二：手動布線進行窗洞處理

1、樣條線擠出：與方法一相同，我們先把墻體外輪廓線分離出來，將中間的窗洞線與外輪廓線偏移一段距離，確保二者不重疊，然后給兩個樣條線都賦予擠出的命令。

2、布線方法：

這時，我們就要以窗洞模型為參考對墻體面進行布線，將窗洞給制作出來，這里的布線有兩種方法：

方法1：快速循環卡線

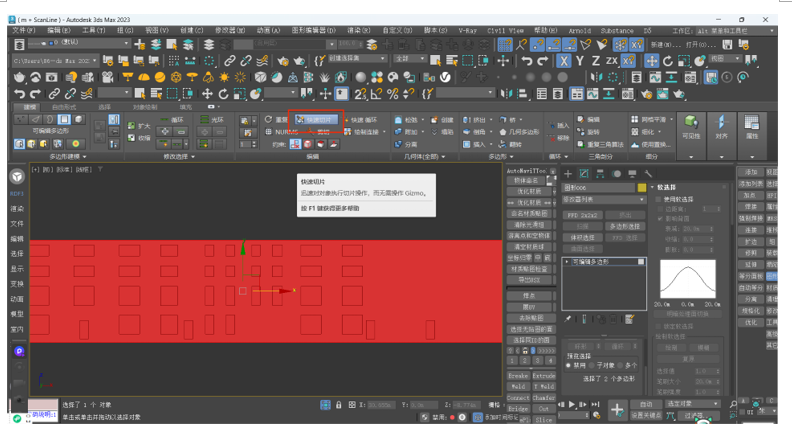

我們使用默認的快捷鍵“ALT + 1”，或者點擊“快速循環”命令，利用快速循環進行線段卡線。

不過，此方法只適用于完整的、沒有被編輯過的模型。而且，即使開啟了三維捕捉，快速循環命令也不能準確識別，還需要我們手動調整電線位置。

方法2：手動切線卡線

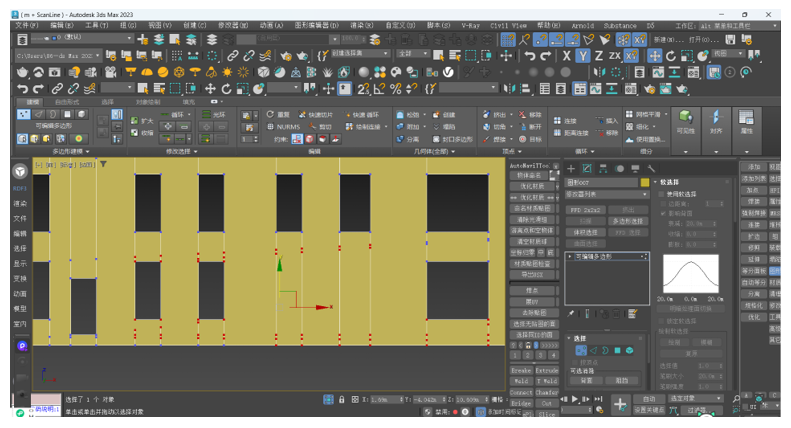

1、我們選擇需要窗洞布線的兩個面，以窗洞模型為參考,使用“快速切片”命令進行手動切線卡線。此方法可以利用三維捕捉精準捕捉到窗洞線，操作快捷且精準，是我們模型編輯中常用的方法。

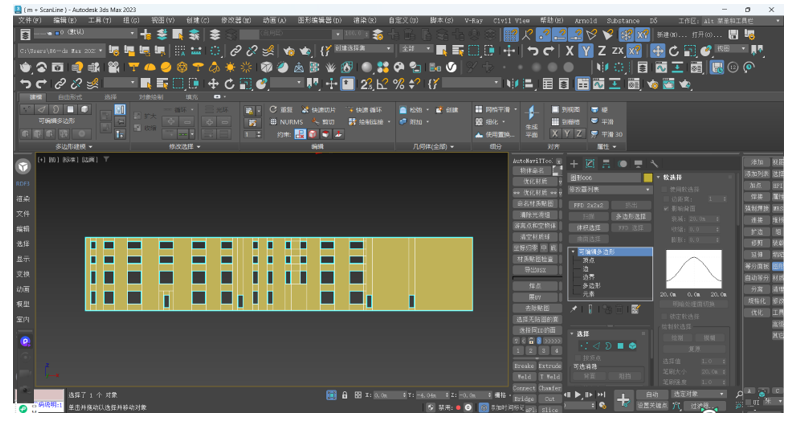

3、面刪除與邊界橋接：完成布線以后，將窗洞面刪除，并與方法一的操作一樣，將模型邊界橋接起來。

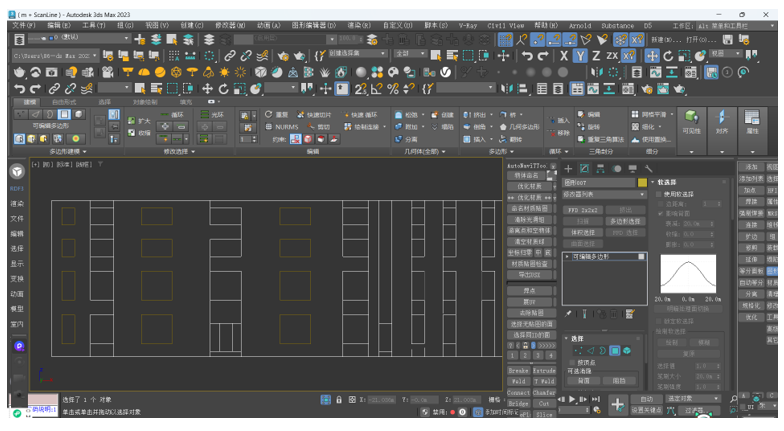

至此，方法二就完成了對墻體窗洞的卡線處理。相較于方法一，此方法雖然速度沒有那么高效，但整體模型布線更為合理和美觀。

方案三：直接將樣條線轉換為“可編輯多變形”編輯

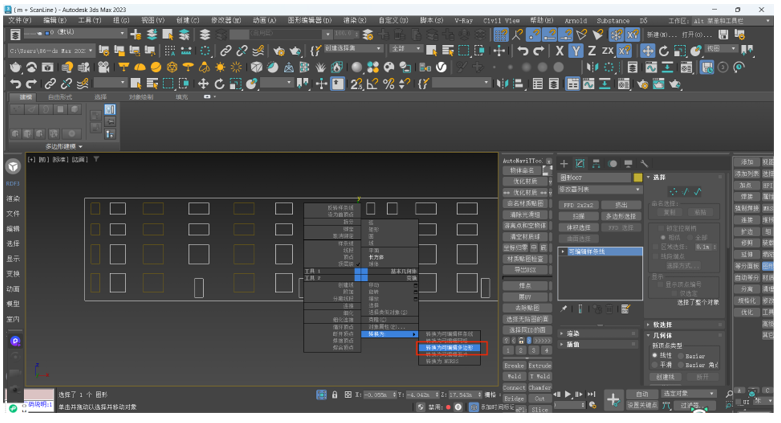

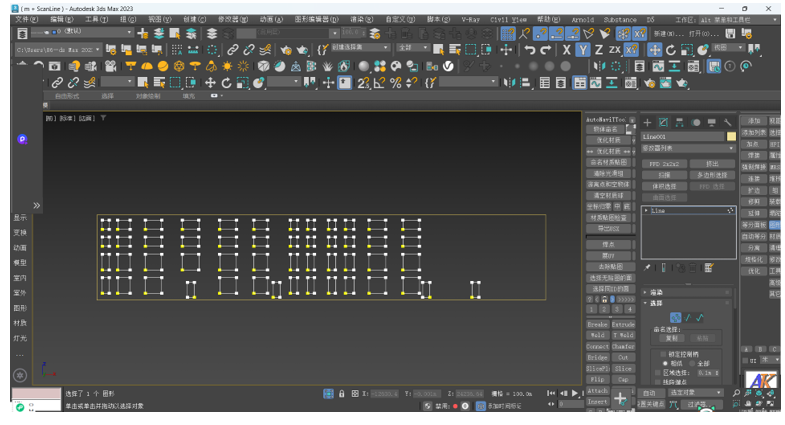

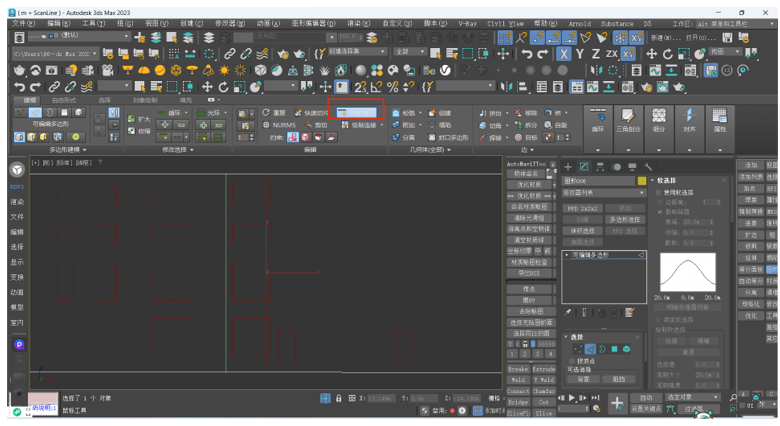

1、樣條線轉換：我們回到項目開始的第一步，當繪制好墻體樣條線后，直接單擊鼠標右鍵選擇“轉換為‘可編輯多變形’”。此時，樣條線就轉換為了可編輯多邊形。

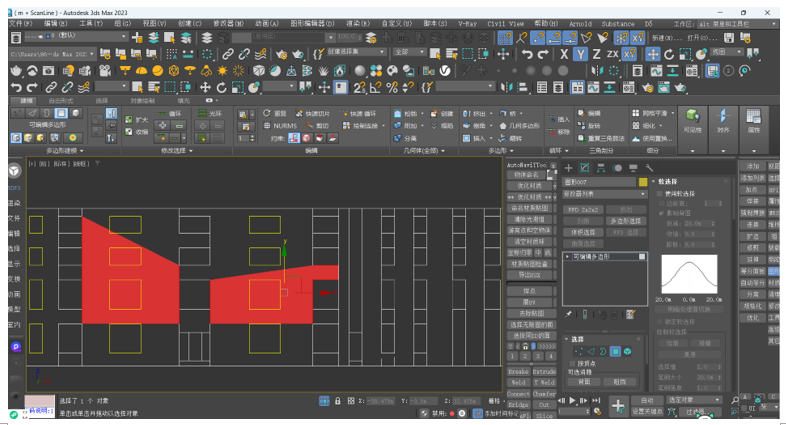

2、頂點連接問題：然而，我們發現窗洞的四個頂點沒有任何連接，后續在編輯時可能會出現模型破面的情況。如果直接選擇一排頂點或者是兩個頂點進行連接，就會出現模型全部破面且無法編輯的問題。

3、布線嘗試與問題：雖然我們可以使用方案二中的方法 2進行模型的處理，利用快速切片進行模型的布線，模型整體布線肉眼看著相對合理。但當我們選擇單個模型面時，就會發現，在沒有連接的線段上面也有點，而且模型面也是破的。

并且，這個方法我還沒有將所有的樣條線附加在一起轉換為可編輯多邊形，如果附加在一起再轉換，又會出現同擠出一樣的問題。所以，此方法只適用于小模型的孔洞結構制作。

三、方案選擇與適用場景

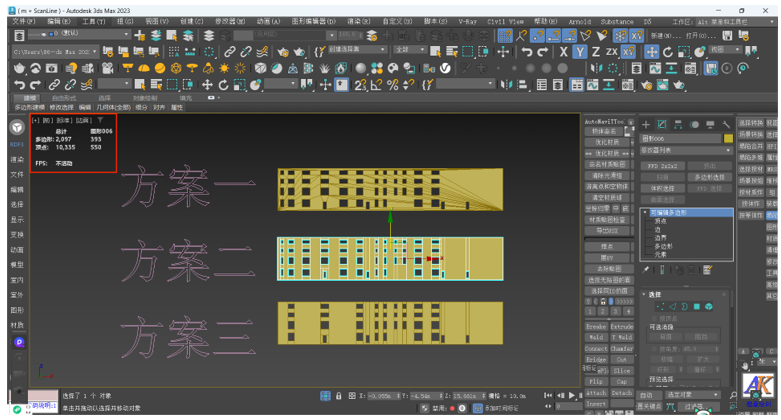

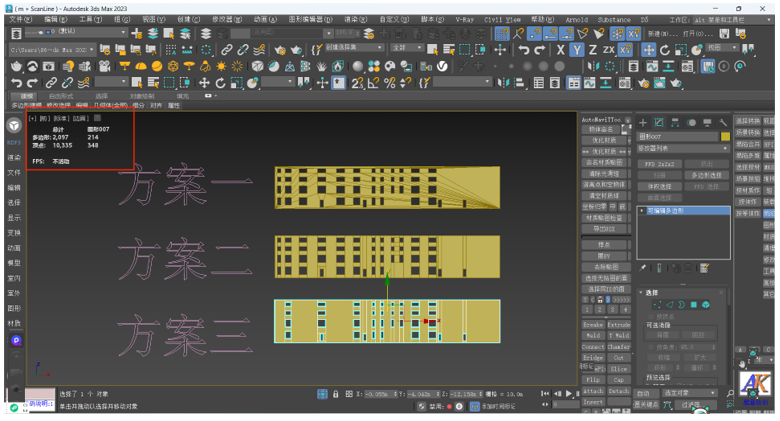

從整體的模型結構以及實際項目操作來看，方案二是我選擇最多的方法。它不僅能使模型線框美觀，而且有利于后期對于模型的編輯。在需要高質量模型展示、注重模型細節和后期修改的項目中，方案二能夠提供穩定且優質的模型結構。但各種方法各有其優勢，大家可根據實際項目進行調整選擇。

總之，在 3D Max 多孔結構模型編輯中，我們要根據實際的項目需求、模型復雜程度以及時間等因素，綜合考慮選擇最適合的方法，以達到最佳的模型制作效果。
