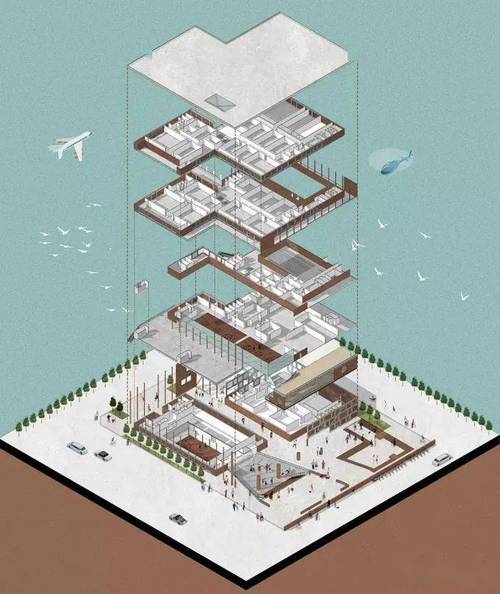

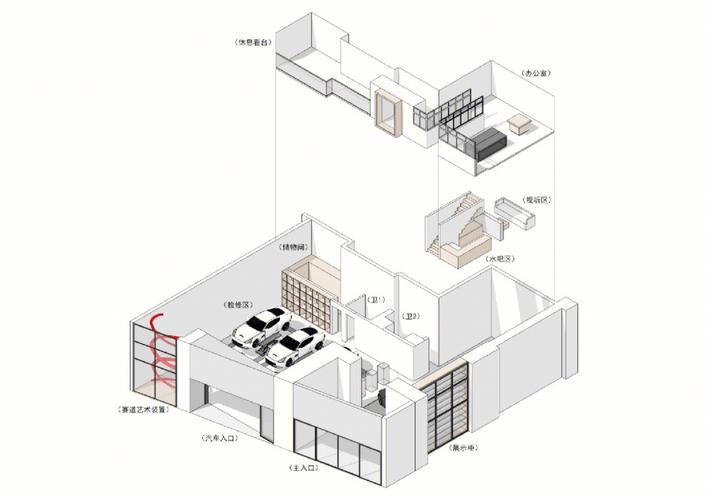

本文將介紹如何有效制作SU爆炸分析圖。SU爆炸分析圖是一種能夠展示物體結構及其內部細節的圖像，通常應用于工程、科研以及醫學等領域。通過使用合適的工具和技術，我們可以制作出清晰、準確的SU爆炸分析圖，以便更好地理解和研究所研究物體的內部結構。
1. 選擇合適的工具和軟件
制作SU爆炸分析圖需要使用適當的工具和軟件。最常用的工具是計算機輔助設計（CAD）軟件，例如AutoCAD或SolidWorks。這些軟件提供了豐富的功能，使您能夠繪制復雜的結構并進行分析。另外，您還可以使用三維建模軟件，如3ds Max或SketchUp，來創建逼真的模型。
2. 準備3D模型
在制作SU爆炸分析圖之前，您需要準備一個3D模型。您可以使用上述提到的CAD軟件或三維建模軟件來創建模型，或者從其他資源中下載現有的模型。確保模型具有合適的幾何形狀和細節，以便更好地展示物體內部的結構。
3. 定義分解方向
在制作SU爆炸分析圖時，您需要選擇適當的分解方向。分解方向是指將模型的各個部分分離開來以顯示其內部細節的方向。選擇一個合適的分解方向可以更好地展示物體的結構和組成部分。您可以通過調整模型的位置和旋轉來定義分解方向。
4. 分解模型
一旦您確定了分解方向，您可以開始分解模型。在CAD軟件中，您可以使用“爆炸視圖”或“分解裝配”等功能來分解模型。通過逐步移動每個部件，您可以逐漸展示出物體的內部結構。確保每個部分的位置和間距合適，以便觀察者可以清晰地看到物體的內部細節。
5. 添加標注和注釋
為了更好地解釋SU爆炸分析圖，您可以添加標注和注釋。在CAD軟件中，您可以使用文字工具來添加標注和注釋。確保標注和注釋清晰可讀，并與圖像相對應。您可以標注每個部分的名稱、功能或配件信息，以便觀察者能夠更好地理解和分析圖像。
6. 調整視角和燈光
為了使SU爆炸分析圖更加生動和逼真，您可以調整視角和燈光。通過旋轉和縮放模型，您可以選擇最佳視角來展示物體的內部結構。此外，您還可以調整燈光的亮度、顏色和方向，以增強圖像的效果和可讀性。
7. 渲染和導出圖像
最后，您可以使用渲染引擎將SU爆炸分析圖渲染成最終的圖像。渲染引擎可以提供更真實的光照和材質效果，使圖像更加逼真。一旦渲染完成，您可以將圖像導出為常見的圖像格式，如JPEG、PNG或BMP，以便在不同的平臺和設備上使用和分享。
通過以上步驟，您可以有效地制作SU爆炸分析圖。記住選擇合適的工具和軟件，準備好3D模型，定義分解方向，分解模型，添加標注和注釋，調整視角和燈光，最后渲染和導出圖像。這樣，您可以制作出清晰、準確的SU爆炸分析圖，用于各種工程、科研和醫學應用。
