本文將介紹SketchUp草圖大師教程中的一項重要技巧:如何制作窗戶。窗戶是建筑設計中的重要組成部分,它不僅具有實用功能,還能為建筑物增添美感。使用SketchUp軟件可以輕松制作各種窗戶形狀,并根據實際需求進行調整和修改。

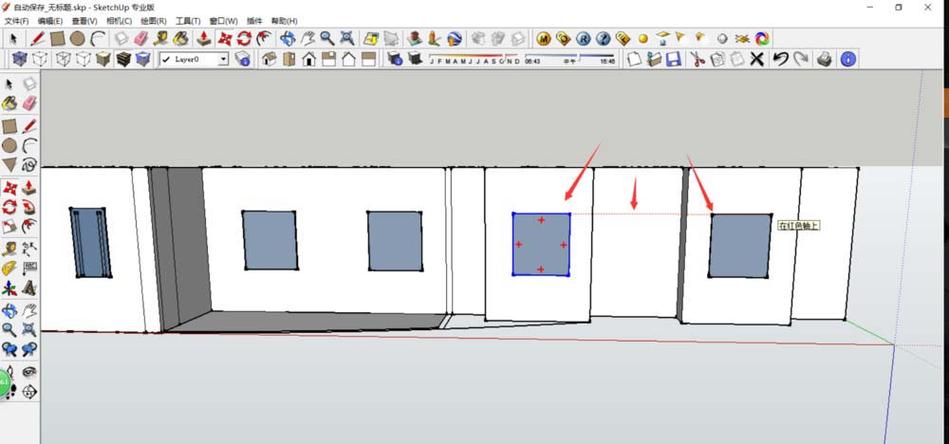

第一步是繪制窗戶的框架。在SketchUp中,我們可以使用線工具(Line Tool)來完成。首先,選擇一個合適的參考面,例如墻體或地面。從參考面上的一個角點開始,使用線工具繪制窗戶的邊框。根據窗戶的大小和形狀,在參考面上繪制出對應的線段,并用直線連接它們。確保邊框的線段是相互連接的,這樣才能形成一個完整的窗戶框架。
在窗戶框架完成后,我們需要制作窗戶的扇。扇是窗戶的活動部分,可以打開和關閉。在SketchUp中,我們可以使用矩形工具(Rectangle Tool)來制作窗戶扇。選擇窗戶框架中的一個面,使用矩形工具在該面上繪制一個矩形,作為窗戶扇的形狀。通過調整矩形的大小和位置,使其完全覆蓋窗戶框架內部。
窗戶的玻璃是窗戶的重要組成部分,為室內提供光線和景色。在SketchUp中,我們可以使用矩形工具或邊界工具(Push/Pull Tool)來創建窗戶玻璃。選擇窗戶框架中的一個面,使用矩形工具或邊界工具在該面上繪制一個矩形,作為窗戶玻璃的形狀。通過調整矩形的大小和位置,使其與窗戶框架的內部面重合,并與窗戶扇的形狀對齊。
完成窗戶的基本形狀后,我們可以根據實際需求添加細節和進行調整。例如,可以使用線工具在窗戶框架的邊緣添加裝飾性的線條;使用推拉工具調整窗戶扇的厚度;使用旋轉工具調整窗戶扇的開啟角度等。根據具體的設計要求,可以進行各種修改和調整,使窗戶更符合實際需求。

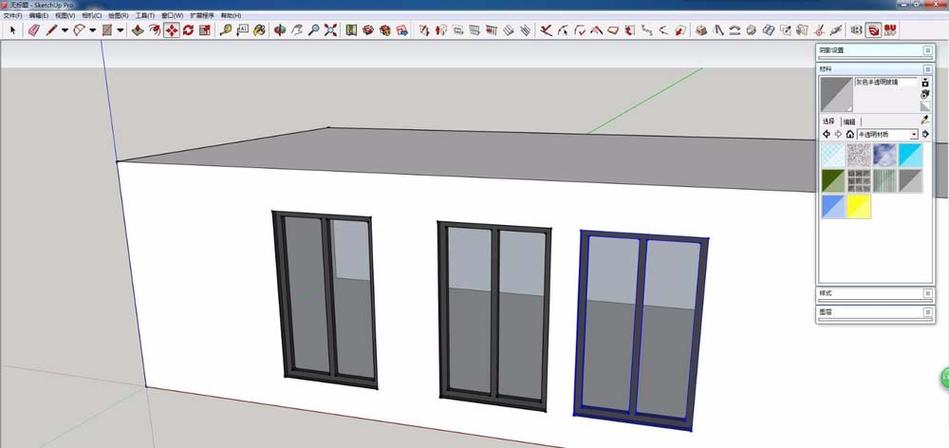

最后一步是為窗戶添加適當的材質和進行渲染。在SketchUp中,我們可以使用材質工具(Paint Bucket Tool)為窗戶的不同部分選擇合適的材質。例如,可以為窗戶框架和扇選擇木材紋理,為玻璃選擇透明材質等。此外,可以使用渲染工具(Rendering Tool)對整個場景進行渲染,以獲得更真實的效果。
通過以上步驟,我們可以使用SketchUp軟件輕松制作各種不同形狀和樣式的窗戶。無論是簡單的方形窗戶還是復雜的拱形窗戶,都可以通過SketchUp的強大功能進行制作和調整。希望本文的教程對您在建筑設計中制作窗戶有所幫助。
