    3DMAX教程 | CAD添加沉孔符號的操作步驟及技巧

    發布于:2024-12-13 12:50:01
    首頁/技術分享/3dsmax
    收藏
    1338

    BIM中文網

    更多

    本文主要介紹了在CAD軟件中如何添加沉孔符號的操作步驟及技巧。添加沉孔符號是在繪制工程圖時經常需要的操作,它可以清晰地表示出零件中的沉孔位置。正確使用CAD軟件添加沉孔符號不僅可以提高繪圖的效率,還可以避免因錯誤的符號使用而造成的誤解和問題。

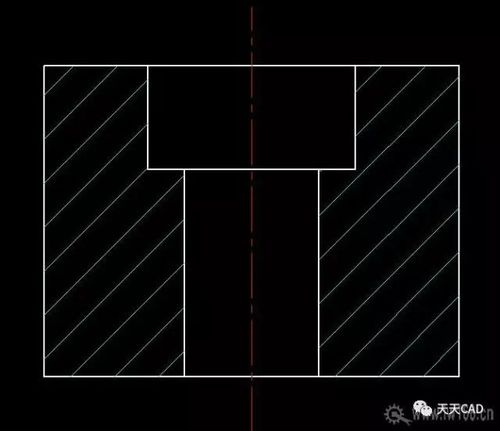

    CAD添加沉孔符號的操作步驟及技巧 - BIM,Reivt中文網

    步驟一:選擇適當的符號

    在添加沉孔符號之前,需要先選擇適當的符號。根據繪圖標準,常見的沉孔符號有圓圈、雙豎線和字母M等。選擇符號時,需要考慮零件的尺寸、形狀和材料等因素,確保所選符號能夠清晰地表示出沉孔的位置。

    CAD添加沉孔符號的操作步驟及技巧 - BIM,Reivt中文網

    步驟二:打開CAD軟件

    在選擇好適當的符號后,打開CAD軟件并進入繪圖界面。根據需要繪制的零件,選擇合適的繪圖模板,并設置好圖紙的比例和單位。

    步驟三:繪制零件圖形

    在CAD軟件中繪制零件的基本圖形,包括輪廓、尺寸和其他重要的幾何要素。確保零件的尺寸和形狀準確無誤,并根據實際情況進行標注。

    步驟四:選擇添加沉孔符號的工具

    在完成零件的基本繪制后,選擇添加沉孔符號的工具。不同的CAD軟件提供不同的添加符號的方式,可以通過菜單欄、工具欄或快捷鍵等方式進入符號添加模式。

    步驟五:添加沉孔符號

    在進入符號添加模式后,根據選擇的符號類型和位置,在零件圖形上添加沉孔符號。通過鼠標點擊或拖拽等方式,將符號放置在正確的位置上,并根據需要進行調整和修改。

    步驟六:調整符號屬性

    在添加沉孔符號后,根據需要進一步調整符號的屬性。可以調整符號的大小、顏色、線型和字體等屬性,以適應零件圖形的要求。

    步驟七:保存并輸出工程圖

    在添加完所有沉孔符號后,保存并輸出工程圖。可以將CAD文件保存為常見的圖像格式,如JPEG、PNG或PDF等,方便與他人交流和共享。

    技巧一:合理使用圖層

    在繪制工程圖時,合理使用圖層可以提高繪圖效率。可以將零件圖形和沉孔符號分別放置在不同的圖層上,方便對其進行獨立操作和修改。

    技巧二:設置自定義符號

    如果CAD軟件中沒有提供合適的沉孔符號,可以通過設置自定義符號來解決。可以繪制一個符合要求的沉孔符號,然后將其保存為一個新的符號庫,并在需要時進行調用和使用。

    技巧三:使用輔助工具

    在CAD軟件中,還有一些實用的輔助工具可以幫助繪制和添加沉孔符號。例如,可以使用捕捉工具來準確定位符號的位置,使用復制工具來快速添加多個相同的符號等。

    技巧四:保持符號的一致性

    在繪制工程圖時,保持符號的一致性非常重要。在添加沉孔符號時,應該與其他標注和符號保持一致,遵循繪圖標準,以避免造成誤解和問題。

    技巧五:及時保存和備份

    在繪制和添加沉孔符號的過程中,應該及時保存并備份CAD文件。避免因為意外情況導致文件丟失或損壞,造成不必要的麻煩和工作延誤。

    通過以上的操作步驟和技巧,可以有效地在CAD軟件中添加沉孔符號。正確使用和添加沉孔符號不僅可以提高繪圖效率,還可以保證工程圖的準確性和清晰度,為工程設計和生產提供有效的支持。
