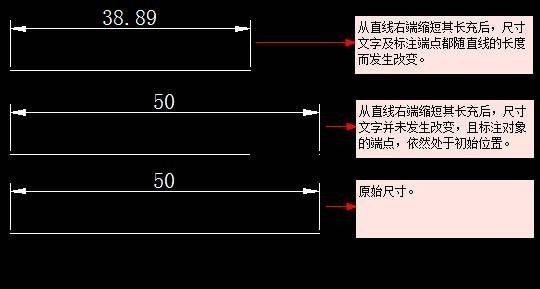

本文將詳細介紹如何在CAD中設置標注關聯。標注是CAD繪圖中非常重要的一部分，可以幫助我們更清晰地理解繪圖中的各種元素和尺寸。在CAD軟件中，我們可以設置標注與其他繪圖元素的關聯，使得標注能夠自動隨著圖形的變化而更新。這樣可以提高繪圖的效率，減少我們手動修改標注的工作量。

第一步：選擇標注工具

在CAD軟件中，通常有多種不同類型的標注工具供我們選擇。例如，我們可以使用文本標注、線性尺寸標注、半徑標注、角度標注等等。根據繪圖的需要，我們可以選擇適合的標注工具。要選擇標注工具，我們可以在CAD軟件的工具欄中找到相應的標注圖標，然后單擊鼠標左鍵選擇該工具。

第二步：選擇標注關聯的對象

在CAD中，我們可以將標注與繪圖中的其他元素關聯起來。這樣，當我們修改了關聯的元素時，標注也會自動更新。要設置標注關聯，我們首先需要選擇要關聯的對象。我們可以通過單擊鼠標左鍵選擇對象來進行選擇，也可以使用CAD軟件提供的選擇工具進行選擇。

第三步：設置標注關聯參數

當我們選擇了要關聯的對象后，我們需要設置標注關聯的參數。這些參數包括標注的位置、標注的內容、標注的樣式等。要設置這些參數，我們可以使用CAD軟件提供的屬性編輯器或者標注設置對話框。通過這些工具，我們可以設置標注的具體位置和樣式，并且可以輸入標注的內容。

第四步：調整標注位置和樣式

在設置了標注關聯的參數后，我們可能需要對標注的位置和樣式進行進一步調整。有時候CAD軟件可能無法準確地確定標注的位置，我們可能需要通過手動調整來使標注更加清晰和易讀。此外，我們還可以通過修改標注的樣式來滿足繪圖的要求。

第五步：測試標注關聯

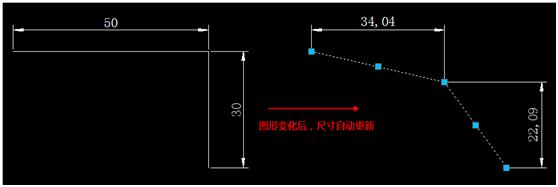

在設置完標注關聯并調整好標注位置和樣式后，我們需要進行測試，以確保標注能夠正確地隨著繪圖的變化而更新。我們可以修改關聯對象的尺寸或者位置，然后觀察標注是否能夠自動更新。如果標注沒有更新或者更新不正確，我們可以回到前面的步驟進行檢查和修改。

總結

通過上述步驟，我們可以在CAD中設置標注關聯，實現標注的自動更新。這樣可以大大提高繪圖的效率，減少手動修改標注的工作量。在實際繪圖中，我們可以根據需要選擇不同的標注工具，并且靈活運用標注關聯的各種參數和調整方法，以達到繪圖的要求。
