本文將為您介紹如何在CAD中設置引線箭頭。引線箭頭在CAD繪圖中非常常見，它們用于標注尺寸、注釋圖形或指示特定的要素。通過正確設置引線箭頭，可以使繪圖更具清晰度和專業性。

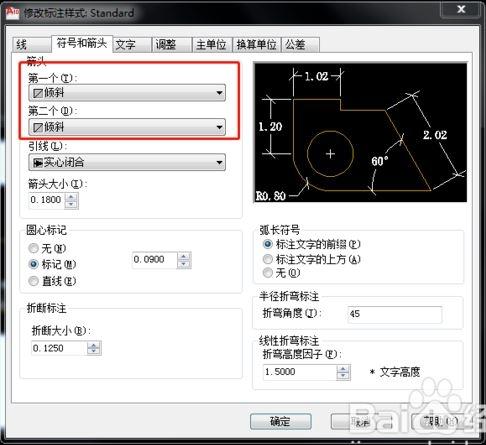

步驟一：選擇合適的箭頭樣式

在CAD中，有多種不同的箭頭樣式可供選擇，以適應不同的繪圖要求。要設置箭頭樣式，請按照以下步驟進行：

1. 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
2. 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
3. 在箭頭樣式設置界面中，瀏覽可用的箭頭樣式，并選擇適合您繪圖需要的樣式。
4. 確認選擇并保存設置。

步驟二：設置箭頭大小

在CAD中，您可以根據需要調整箭頭的大小。要設置箭頭大小，請按照以下步驟操作：

1. 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
2. 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
3. 在箭頭樣式設置界面中，找到箭頭大小選項。
4. 根據需要調整箭頭大小的數值或使用滑動條進行調整。
5. 點擊確認并保存設置。

步驟三：設置箭頭的位置

在CAD中，您可以自定義箭頭的位置，以確保它們與繪圖元素對齊。要設置箭頭的位置，請按照以下步驟進行：

1. 選擇需要添加箭頭的繪圖元素。
2. 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
3. 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
4. 在箭頭樣式設置界面中，找到箭頭位置選項。
5. 根據需要選擇箭頭在繪圖元素的開始、中間或末尾位置。
6. 確認選擇并保存設置。

步驟四：應用設置到繪圖

設置完箭頭樣式、大小和位置后，您可以將其應用到繪圖中的引線上。要應用設置，請按照以下步驟進行：

1. 選擇繪圖中的引線。
2. 在CAD繪圖界面上方的菜單欄中，找到“格式”或“屬性”選項。
3. 在彈出的菜單中，選擇“樣式”或“箭頭樣式”選項。
4. 在箭頭樣式設置界面中，確認之前選擇的箭頭樣式、大小和位置。
5. 點擊應用或確認按鈕，將設置應用到選中的引線上。

通過以上步驟，您可以在CAD中輕松設置引線箭頭。記住，合適的箭頭樣式、大小和位置對于繪圖的清晰度和可讀性至關重要。根據您的繪圖要求，選擇合適的設置，使繪圖更具專業性。
