3DMAX教程 | 如何快速標注CAD圖紙？

發布于：2025-01-15 07:50:02

首頁/技術分享/3dsmax

660

BIM中文網

本文將介紹如何快速標注CAD圖紙的方法和技巧。

在進行CAD圖紙標注時，有一些技巧可以幫助您提高效率和準確性。首先，確保您對CAD軟件的操作非常熟悉，了解其基本功能和快捷鍵。這將幫助您更快地完成標注任務。其次，清晰地理解圖紙的內容，包括尺寸、比例、標線和標注要求等。這些信息對于正確標注圖紙非常重要。

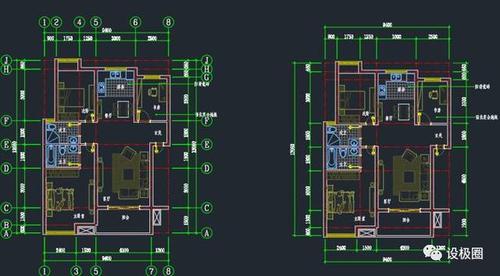

如何快速標注CAD圖紙？ - BIM,Reivt中文網

準備工作

在開始標注之前，您需要準備一些工具和材料。首先，您需要一臺計算機，并安裝CAD軟件。確保該軟件是最新版本，并且您對其操作非常熟悉。其次，您需要一份清晰的CAD圖紙，可以在計算機上打開并編輯。最后，您需要一支數字化筆或其他標注工具，以便在圖紙上進行標注。

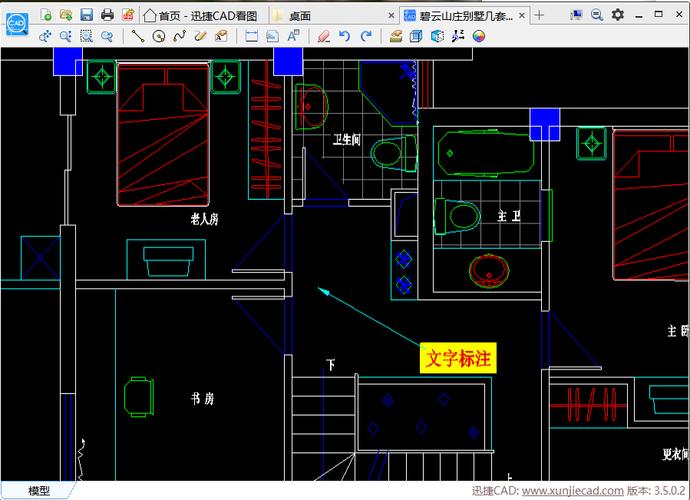

如何快速標注CAD圖紙？ - BIM,Reivt中文網

標注方法

以下是一些快速標注CAD圖紙的方法和技巧：

1. 使用自動標注工具

大多數CAD軟件都提供自動標注工具，可以幫助您快速標注圖紙。這些工具可以根據圖紙的幾何特征自動生成標注。您只需選擇指定的特征，例如線段、圓形或弧線，然后CAD軟件將自動在圖紙上生成標注。這種方式可以節省大量時間和精力，特別是對于具有大量相似特征的圖紙。

2. 使用標注模板

標注模板是一種預先設計好的標注樣式，可以直接應用于圖紙。您可以根據需要?jiǎng)?chuàng)建自己的模板，或者使用CAD軟件提供的默認模板。使用模板可以確保標注的一致性和標準化，同時也可以減少您的工作量。

3. 使用快捷鍵

熟練掌握CAD軟件的快捷鍵可以大大提高您的工作效率。快捷鍵是一些鍵盤組合，可以代替一系列的鼠標點擊操作。您可以在CAD軟件的幫助文檔中找到所有可用的快捷鍵，并根據自己的需要進行自定義設置。使用快捷鍵可以使標注過程更加流暢和高效。

4. 保持標注的一致性

在標注過程中，保持標注的一致性非常重要。使用相同的標注樣式、字體和尺寸可以使圖紙更易讀和易于理解。您可以在CAD軟件中創建和應用標注樣式，以確保標注的一致性。此外，定期進行質量檢查，確保標注的準確性和完整性。

5. 利用圖層和視圖

利用CAD軟件中的圖層和視圖功能可以幫助您更好地組織和管理圖紙。通過將不同的標注放置在不同的圖層上，您可以輕松地隱藏或顯示特定的標注。使用不同的視圖可以幫助您查看和編輯圖紙的不同部分。這些功能可以提高您的工作效率，并使標注過程更加有序和清晰。

總結

快速標注CAD圖紙需要一定的技巧和經驗。熟悉CAD軟件的操作和功能，準備必要的工具和材料，使用自動標注工具和標注模板，掌握快捷鍵和保持標注的一致性，以及利用圖層和視圖功能，都可以幫助您提高標注的效率和準確性。希望本文提供的方法和技巧對您有所幫助。
