更多Navisworks Manage軟件中提供的“ClashDetective”功能模塊，可以對建立的項目模型進行有效識別和校驗，經過軟件的碰撞檢查和沖突分析，對在模型中形成的碰撞位置產生碰撞報告，依據所得到的的結果，對相關的問題進行調整和優化，可以減少因設計失誤產生的錯誤問題。
（1）附加文件
通過Navisworks軟件中的“附加”命令按鈕，將從Revit軟件導出的BIM模型項目文件附加到Navisworks軟件中。
（2）添加檢測

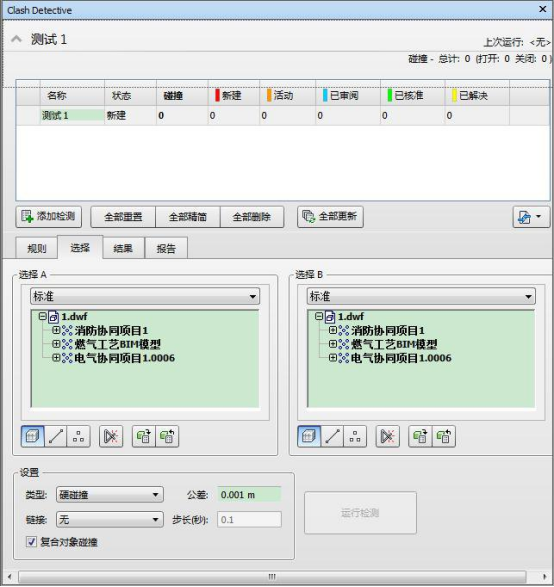

然后通過點擊“ClashDetective”功能編輯碰撞檢查參數，選擇燃氣工藝BIM模型和消防協同項目為碰撞檢查的對象，設置碰撞的類型為硬碰撞，公差為0.001m，然后點擊“運行檢測”功能按鈕，運行碰撞檢測分析工作，并通過軟件生成的碰撞報告查看碰撞結果。如圖1：設置碰撞檢測對象及參數。
圖1 設置碰撞檢測對象及參數
（3）導出碰撞報告

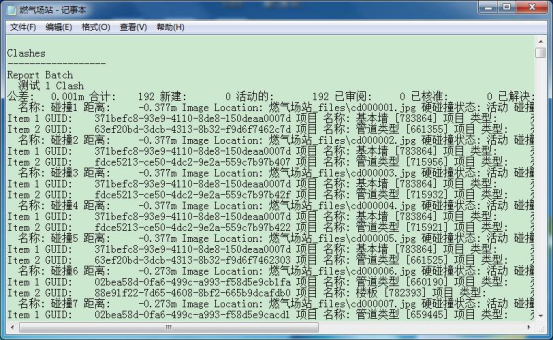

利用Navisworks軟件的“寫報告”功能將生成的碰撞檢查報告保存為指定的文件格式，并對碰撞產生的視點進行整合。如圖2：生成碰撞報告。
圖2 生成碰撞報告
（4）修改模型

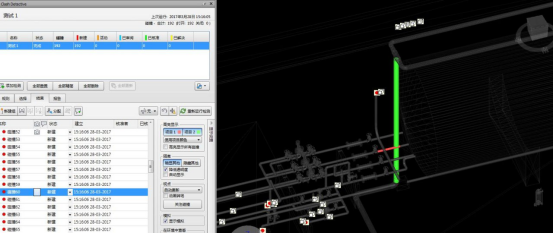

通過碰撞檢測，可以對碰撞位置進行快速定位，并對兩個碰撞實體通過不同的顏色進行標注，以便設計人員查看模型中的各種碰撞問題，如圖3：碰撞問題在在三維視圖中的顯示。返回到Revit軟件中，通過輸入碰撞點的ID快速確定碰撞點的位置，設計人員對發生的碰撞問題進行綜合修改。
圖3 碰撞問題在在三維視圖中的顯示
