在Revit中，Dynamo是一種強大的可視化編程工具，可以與Revit的族實體進行交互。Dynamo通過一系列節點和連接器的組合，實現了對族實體的生成和修改。下面將介紹Dynamo如何生成族實體的過程。

Dynamo的工作流程主要分為三個步驟：創建幾何、創建族實體和將族實體與項目關聯。

創建幾何

首先，在Dynamo中創建幾何是生成族實體的第一步。通過使用各種幾何節點，如點、線、曲線、面和體等，可以創建復雜的幾何形狀。這些幾何形狀可以通過調整節點的參數或者使用其他節點進行組合和變換。

例如，可以使用“點”節點創建一個點，然后使用“線”節點連接多個點創建線段。可以使用“曲線”節點創建弧線或者樣條曲線。還可以使用“面”節點創建一個平面或者多邊形。最后，可以使用“體”節點將這些線段、面或者曲線組合成一個三維實體。

創建族實體

創建幾何之后，需要將幾何轉換為族實體。在Dynamo中，可以使用“FamilyInstance.ByGeometry”節點來創建族實體。該節點需要輸入一個族類型和一個幾何形狀，然后將生成的族實體輸出。

為了使用該節點，需要先確定要創建的族類型。可以使用“FamilyType.ByName”節點根據名稱來獲取族類型。如果該族類型不存在，可以使用“FamilyType.ByName”節點的輸出連接到“Family.Create”節點來創建一個新的族類型。

在連接線段、面或者曲線的時候，需要根據族實體的構建規則進行調整。例如，在創建墻的時候，需要指定墻的高度、厚度、材料等屬性。在調整節點參數時，可以使用“Parameter.Set”節點來設置族實體中的參數值。

將族實體與項目關聯

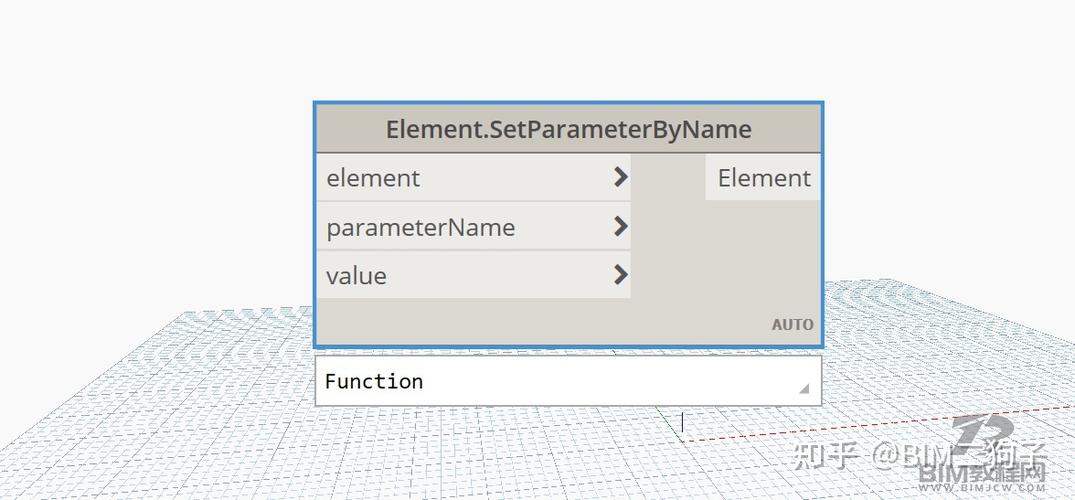

最后一步是將生成的族實體與項目中的其他元素進行關聯。可以使用“Element.SetParameterByName”節點將族實體的參數值與項目中的參數進行關聯。例如，可以將墻的類型和高度與項目中的墻類型和高度進行關聯。這樣，當項目中的墻類型和高度發生變化時，族實體也會隨之更新。

除了關聯參數，還可以使用“Element.SetLocation”節點將族實體的位置與項目中的位置進行關聯。例如，可以將柱子的位置與項目中的柱子位置進行關聯，使得族實體與項目中的柱子位置保持一致。

總結來說，生成族實體的過程包括創建幾何、創建族實體和將族實體與項目關聯三個步驟。通過使用Dynamo的節點和連接器，可以實現對族實體的靈活生成和修改。這為Revit用戶提供了更多的設計和建模選擇。
