    Dynamo教程 | 如何利用Dynamo自動生成結構柱類型?Dynamo與“7”字形結構柱

    發布于:2025-01-24 11:20:02
    首頁/技術分享/Dynamo
    收藏
    1242

    BIM中文網

    更多

    這篇將介紹如何利用Dynamo自動生成結構柱類型。

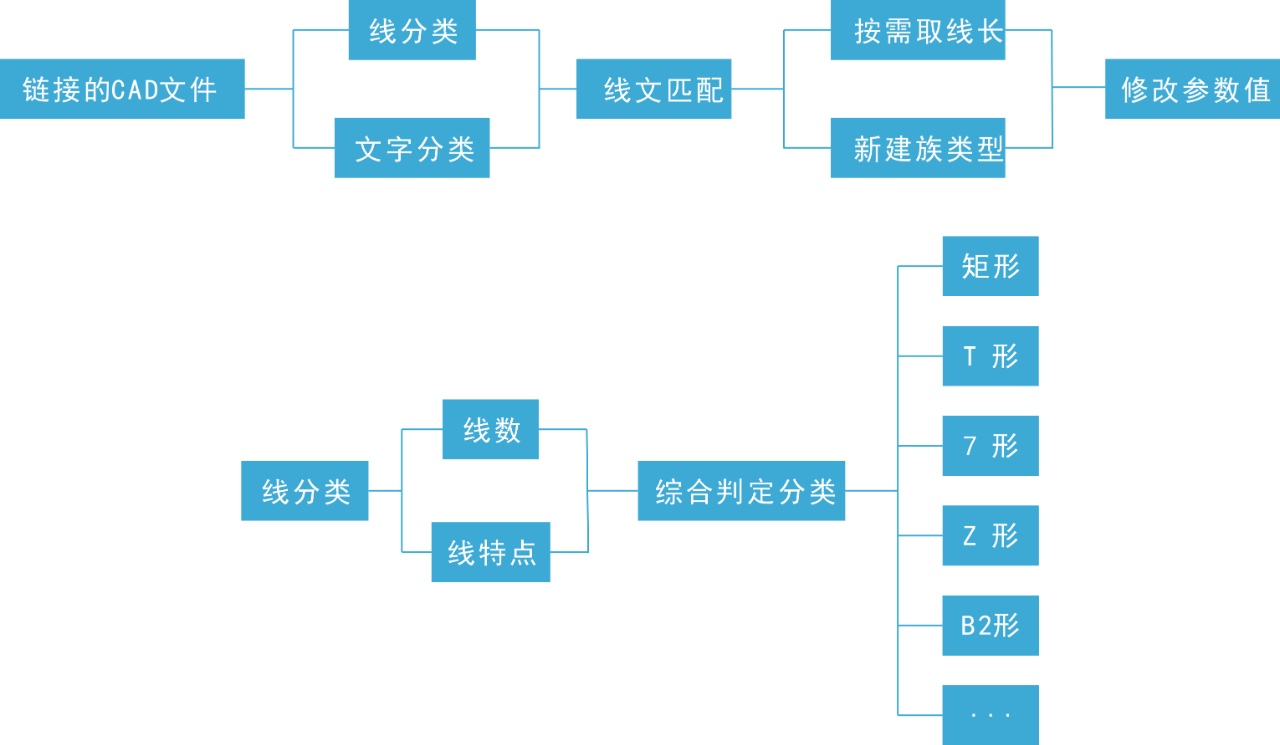

    ● 思路

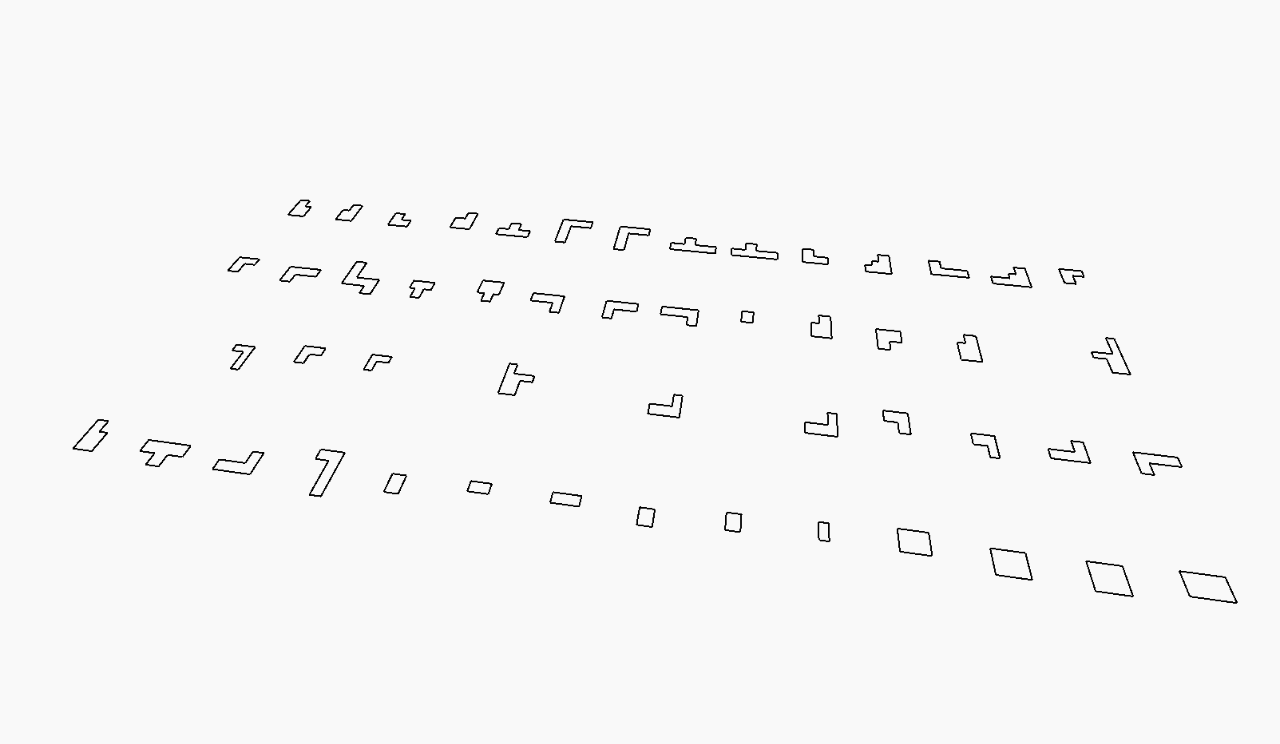

    拾取鏈接的CAD線,并按圖層拾取線,并轉為polycurve。

    核心節點:CAD.CurvesFromCADLayers(BimorphNodes節點包)

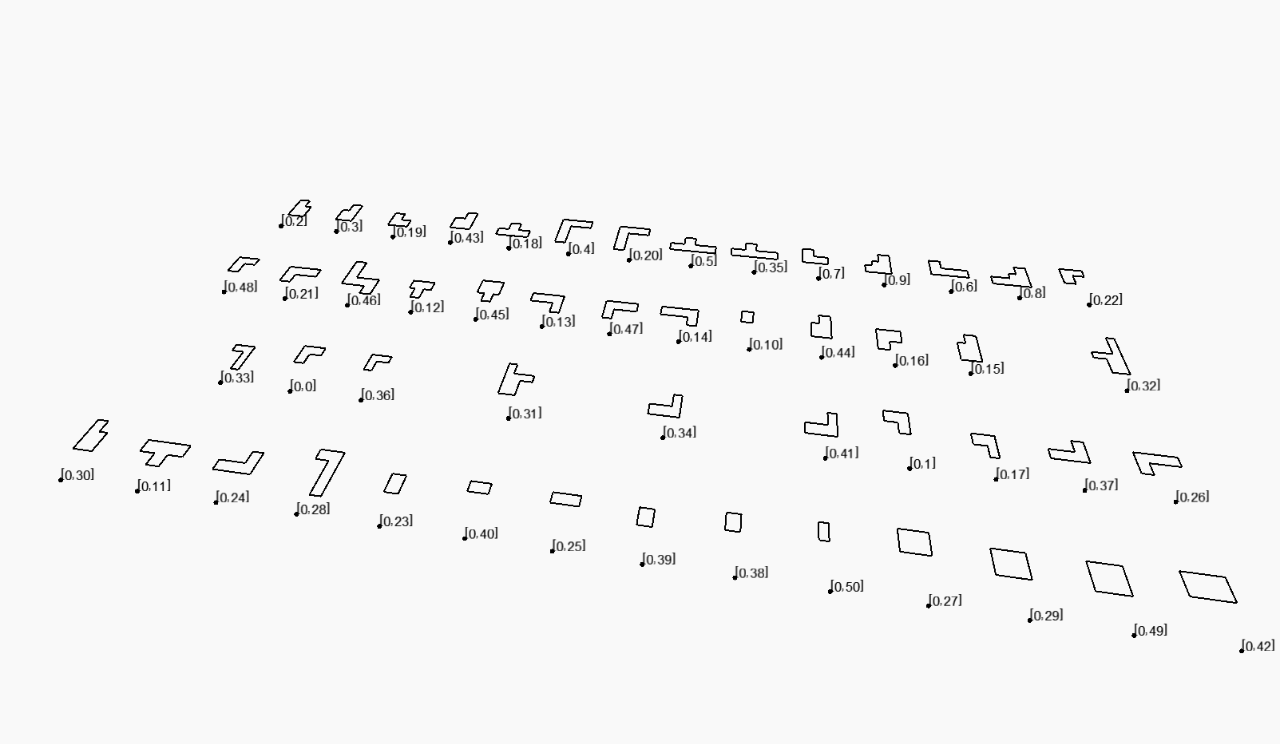

    拾取鏈接的CAD文字,并按圖層拾取文字,并拾取其坐標點。

    核心節點:CADTextData.FromCADLayers(BimorphNodes節點包)

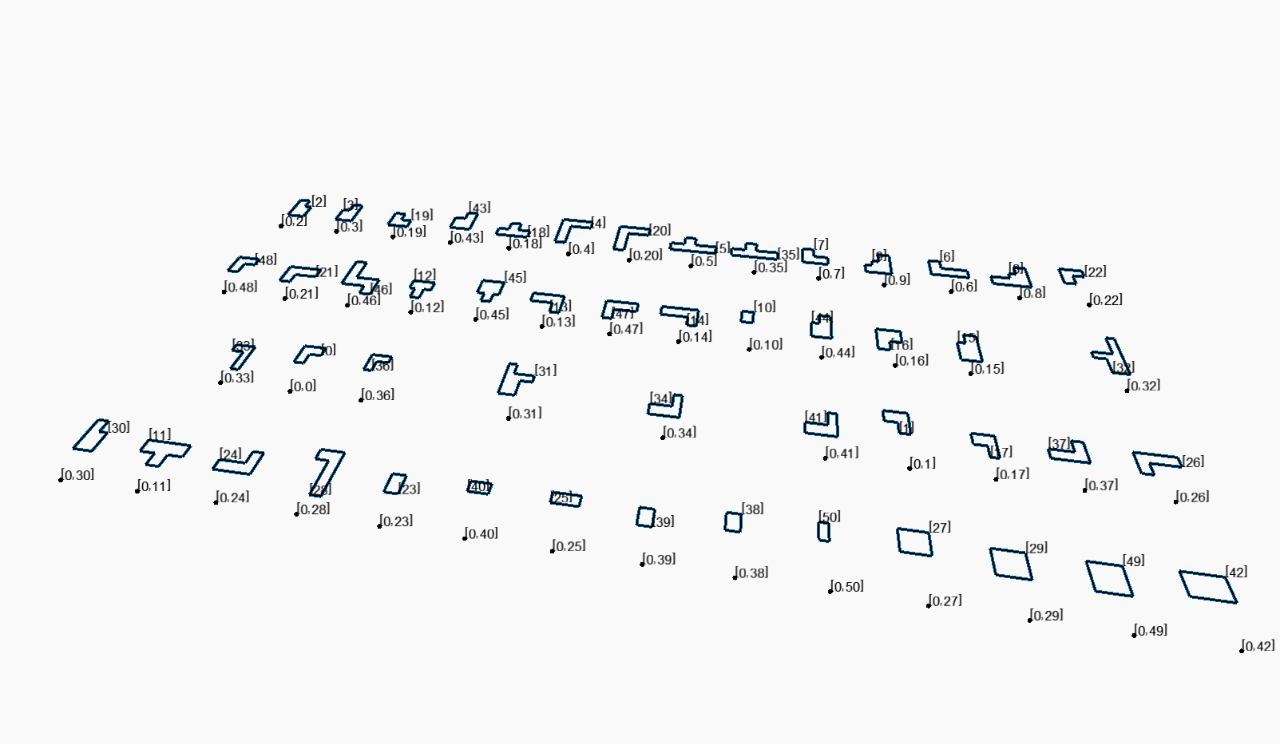

    根據文字坐標點離其最近的polycurve為正確匹配,將polycurve重新按照坐標點順序排序。

    核心節點:Geometry.DistanceTo

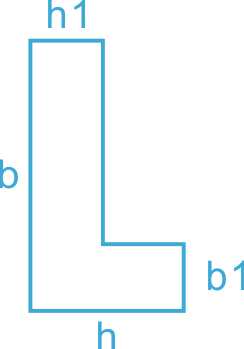

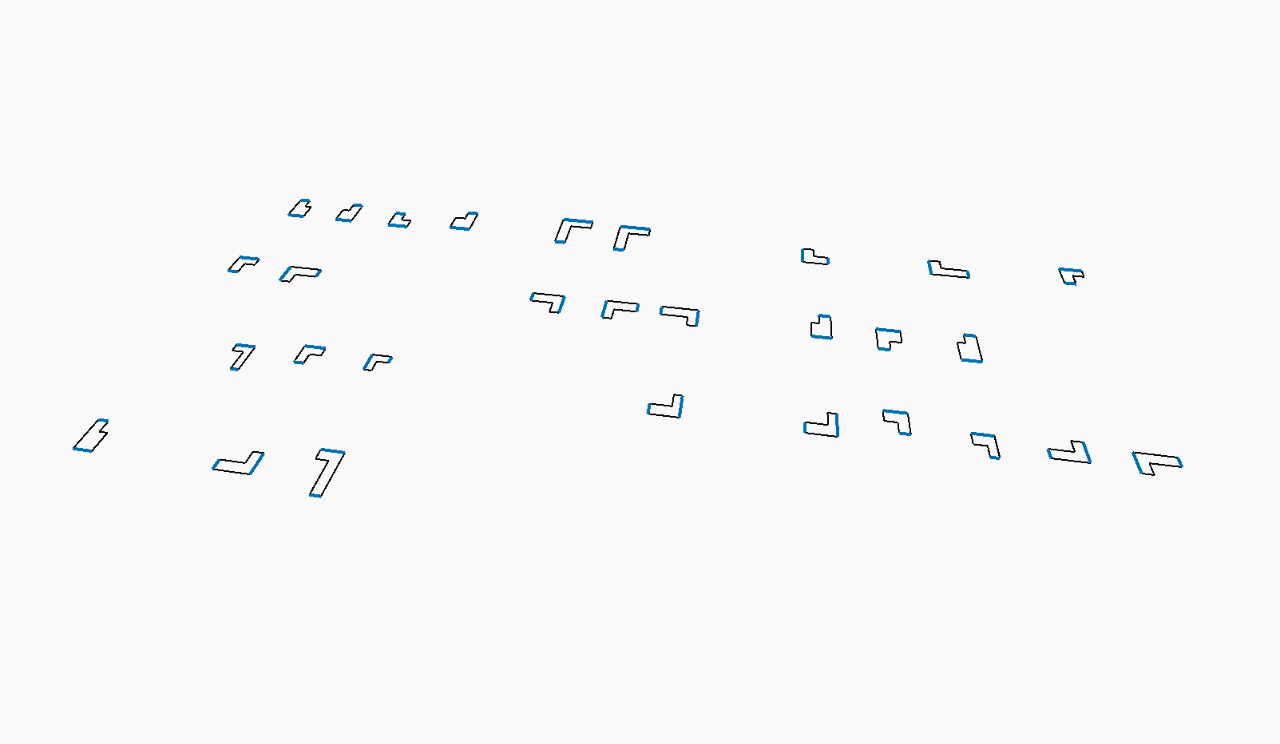

    "7"字形結構柱一共為6條邊,以此濾出邊數為6的polycurve.

    核心節點:PolyCurve.NumberOfCurves


    按濾出的polycurve所對應的名稱新建族類型

    核心節點:PolyCurve.NumberOfCurves(Clockwork節點包)

    此處無圖

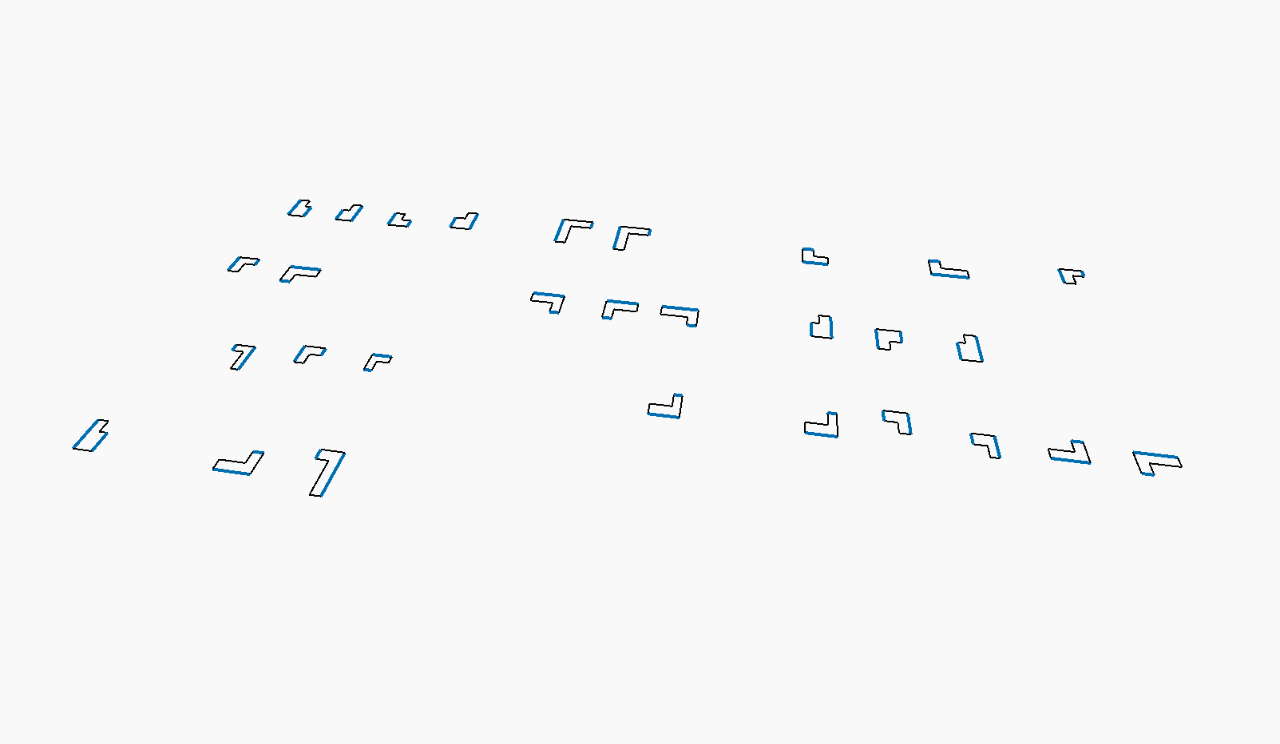

    分別獲取6條邊的最長邊長度,通過修改族參數節點,將值寫入類型參數b。

    核心節點:List.MaximumItem、Element.SetParameterByName

    此處無圖

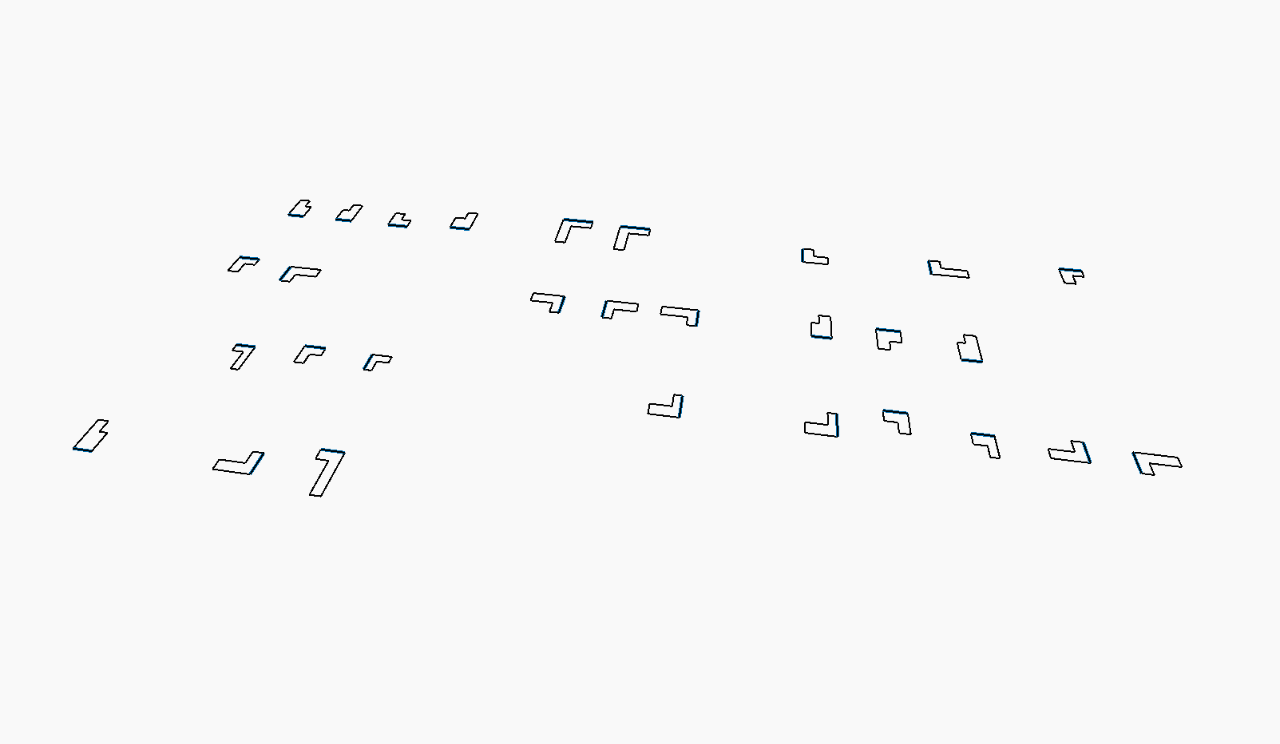

    獲取與最長邊與之相交的兩邊


    獲取兩邊的最長邊


    通過修改族參數節點,將值寫入類型參數h。

    核心節點:List.MaximumItem、Element.SetParameterByName

    此處無圖

    利用同樣的方法獲取兩邊最短邊,通過修改族參數節點,將值寫入類型參數h1。

    核心節點:List.MaximumItem、Element.SetParameterByName

    此處無圖

    獲取最長線(h)與之相交的兩根線中的最短線

    核心節點:Geometry.DoesIntersect


    通過修改族參數節點,將值寫入類型參數b1。

    核心節點:List.MaximumItem、Element.SetParameterByName

    此處無圖


    來源:玖辰建筑科技

    作者:黎笑塵


    本文版權歸腿腿教學網及原創作者所有,未經授權,謝絕轉載。
