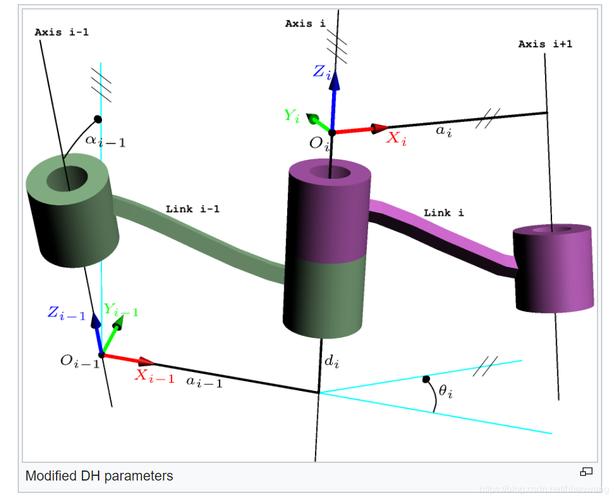

在機器人學中，DH參數是描述機器人關節之間相互連接關系的一種方法。通過定義一組變量，包括關節長度、關節偏移量、關節旋轉角度和關節轉動角度，可以精確地描述機器人的運動學模型。DH參數示例為機器人的每個關節提供了具體的數值。

在DH參數示例中，我們以一個四自由度的機器人為例。該機器人有四個關節，分別是旋轉關節、旋轉關節、平移關節和旋轉關節。每個關節都有自己的DH參數，用于描述關節之間的連接關系。

首先，我們來看第一個旋轉關節。它的DH參數由關節長度、關節偏移量（α）、關節旋轉角度（θ）和關節轉動角度組成。假設該旋轉關節的DH參數為a=0，α=0，θ=θ1，d=0。這意味著該關節沒有長度和偏移量，旋轉角度由θ1確定，轉動角度為0。

接下來是第二個旋轉關節。它的DH參數為a=a2，α=0，θ=θ2，d=0。這個關節有一個長度為a2的連接桿，旋轉角度由θ2確定，轉動角度為0。

第三個關節是一個平移關節。它的DH參數為a=0，α=90°，θ=0，d=d3。這個關節沒有長度和旋轉角度，偏移量為90°，轉動角度由d3確定。

最后一個關節是一個旋轉關節。它的DH參數為a=0，α=0，θ=θ4，d=0。與第一個旋轉關節不同的是，該關節的旋轉角度和轉動角度由θ4確定。

通過以上DH參數示例，我們可以得到該四自由度機器人的運動學模型。根據DH參數，可以計算機器人末端執行器的位姿和關節角度。這對于機器人的控制和路徑規劃非常重要。

DH參數示例不僅可以用于描述四自由度機器人，還可以應用于其他自由度的機器人。只需根據實際情況確定每個關節的DH參數即可。

總結起來，DH參數示例是一種描述機器人關節連接關系的方法。通過定義一組變量，包括關節長度、關節偏移量、關節旋轉角度和關節轉動角度，可以精確地描述機器人的運動學模型。通過DH參數，可以計算機器人末端執行器的位姿和關節角度，從而實現機器人的控制和路徑規劃。
