Dynamo中代碼形成的節點是最基礎元素，也是模型中最重要的元素，節點庫內包含所有可調用節點，常用節點庫為display顯示節點庫、geometry幾何圖形節點、input輸入類節點庫、Revit相關節點庫以及自行添加的節點庫。通過輸入類節點可以控制數值、字符串以及文件內信息的錄入，通過后續節點的處理即可實現整體的參數化建模，常見輸入類節點如圖1所示。

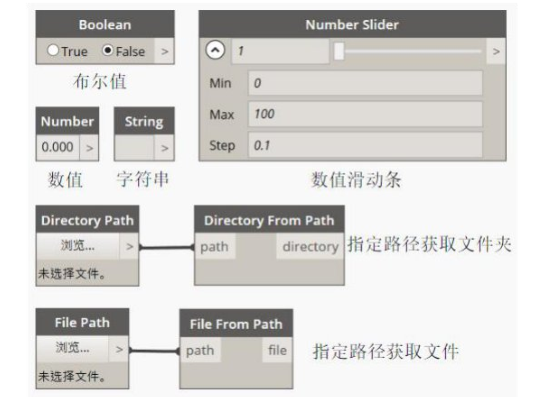

圖1 常用節點

輸入類節點大多只能進行命令輸出，通過后續節點的設計和實時調整，以編程的方式實現了參數化建模和模型信息的處理，其它每個節點均具有輸入端和輸出端，不同節點通過接線連接，表達邏輯順序，運行方向自左到右，如圖2所示。Dynamo將代碼分塊獨立成節點，使用者無需再進行龐雜的編程工作，只在輸入端進行參數調整即可實現模型修改，如圖3所示，只需滑動數據條即可改變曲線形狀。

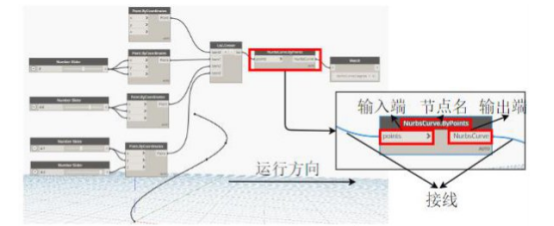

圖2 Dynamo節點使用

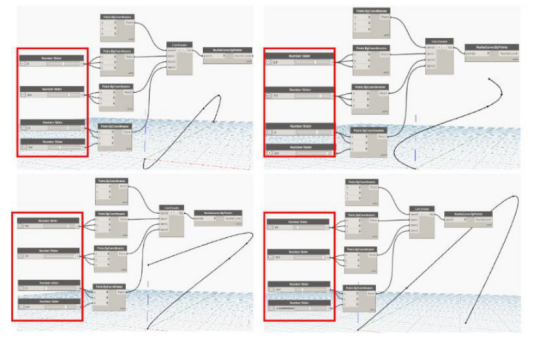

圖3 參數化設計曲線

Dynamo將使用者從代碼編譯的工作中解放出來，以更加強大的參數設計功能和信息處理能力彌補了Revit在復雜建模和信息管理等方面的弱勢。可視化的代碼節點更加人性化的同時，在CodeBlock節點中依舊可以使用DesignScript語言進行代碼編程，在PythonScript中支持使用Python編程腳本語言自定義節點，大大增強了參數化設計的靈活度。將Dynamo文件以TXT格式打開，即可詳細獲得Dynamo文件中完整代碼，為使用者自行創建節點提供了素材。
