“不積跬步無以至千里,不積小流無以成江海”
經過了前兩次的整理，接下來我們整理一些常用的節點。
一、節點庫分類
analyze分析節點
builtin內置節點
core核心節點
display顯示節點
geometry幾何圖形節點
office辦公軟件相關節點
operator運算節點
revit Revit相關節點
二、節點分類

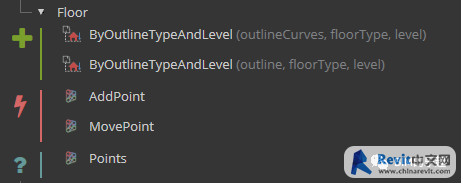

節點分為三類：
創建（+）
操作（閃電符號）
查詢（？）

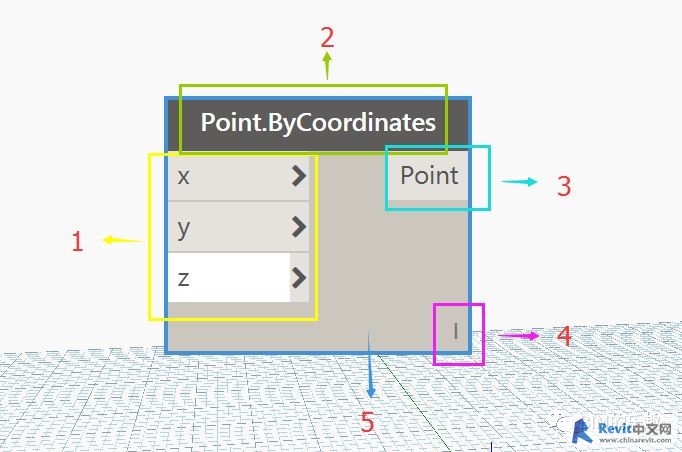

三、節點塊分析
1表示輸入項，鼠標懸停會提示輸入類型和默認輸入值
2表示節點名稱，支持用戶自定義的哦
3表示輸出端，鼠標懸停會提示輸出類型
4表示連綴圖標，千萬別小看這個小圖標，這個會影響節點的運算結果，連綴方式分為三種，最短、最長、叉積，這個部分我以后會具體說明
5表示節點面板，鼠標右鍵單擊面板區域，彈出右鍵菜單，包含設置連綴狀態、是否顯示預覽、重命名節點等操作

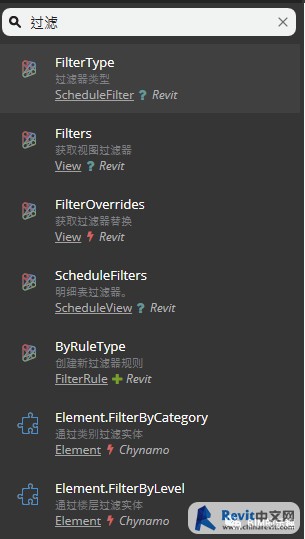

四、節點的查找（支持中文搜索）
在左上角輸入框搜索
在工作區域中右鍵單擊搜索
五、常用節點

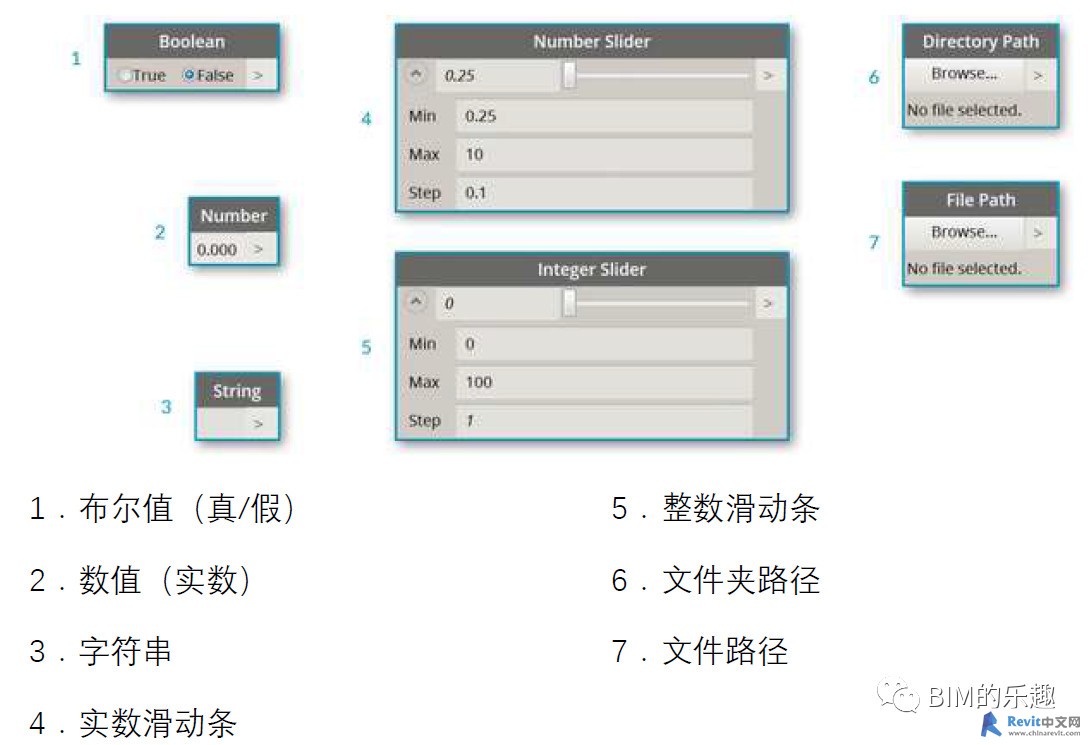

輸入類節點（input）

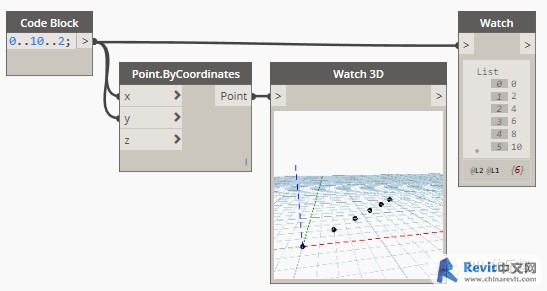

查看/三維查看（Watch/Watch3D）：用來查看數據或者幾何圖元。
代碼塊（Code Block）：用于直接輸入數值、字符串、運算式、腳本代碼等。
知識是逐步積累的過程，貴在堅持！
（來源： 的樂趣）
