今天我們來講一下怎樣實現Dynamo與Revit模型相互導入
我們知道Dynamo的打開方式有兩種：直接打開和在Revit中打開

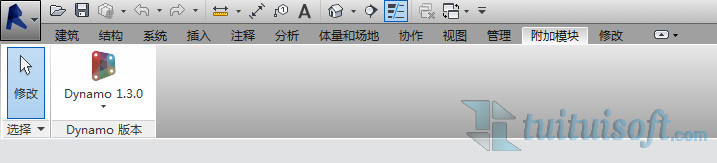

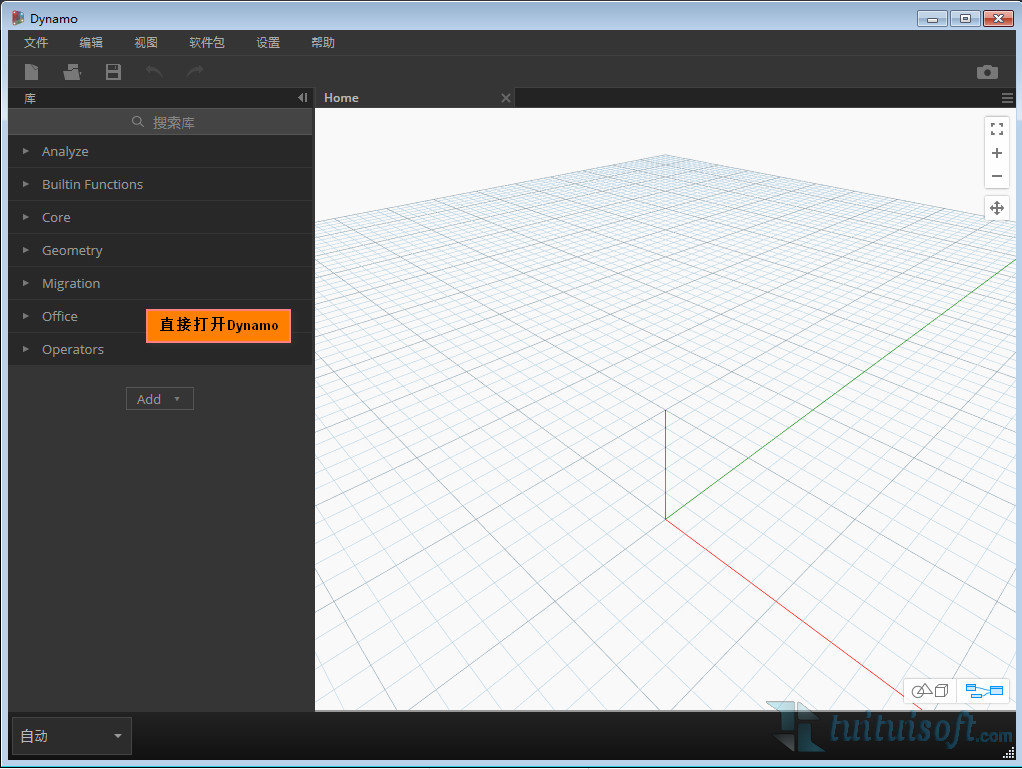

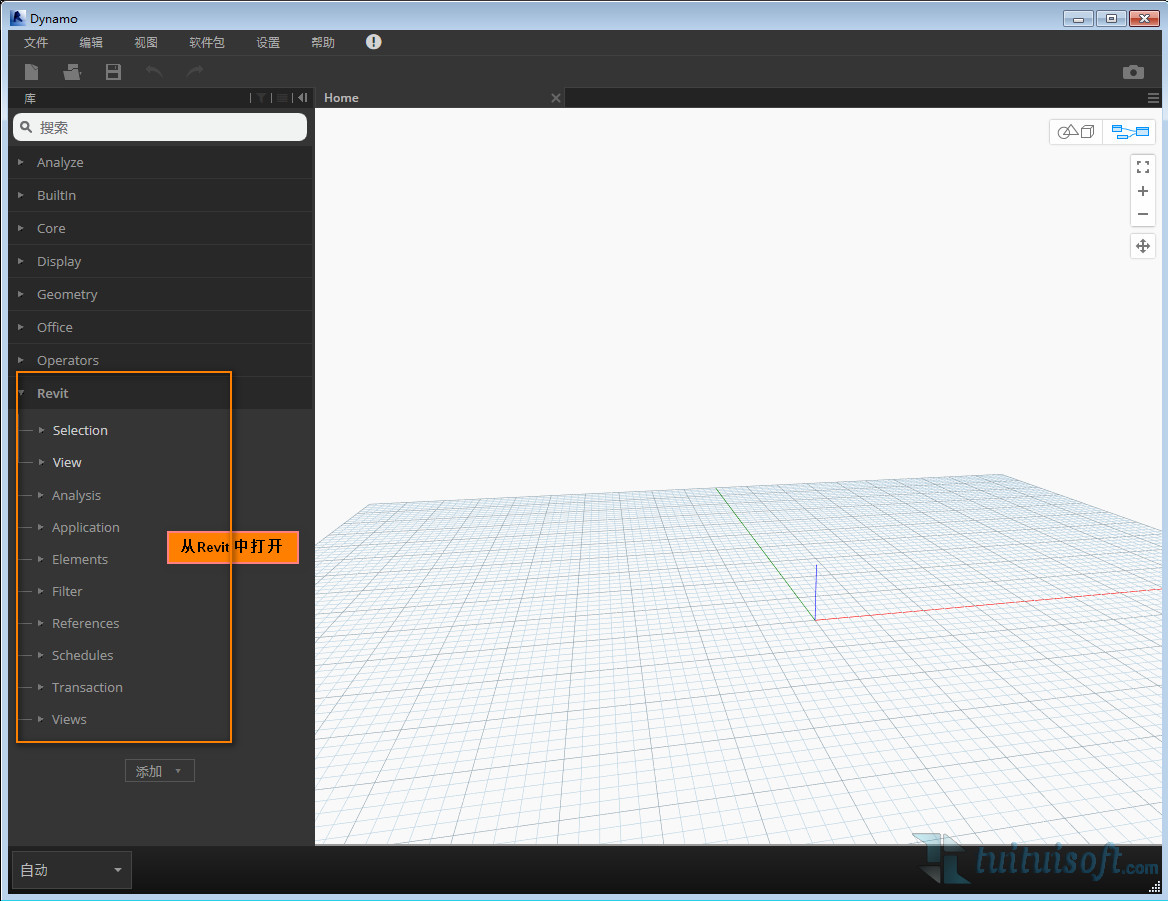

那么這兩種打開方式有什么區別呢？（圖一為從Revit中打開，圖二為直接打開Dynamo）
我們可以發現菜單欄缺少了“Revit”部分，而這部分正是他們互相導入的關鍵。
那么如何建立Dynamo與Revit的聯系呢？

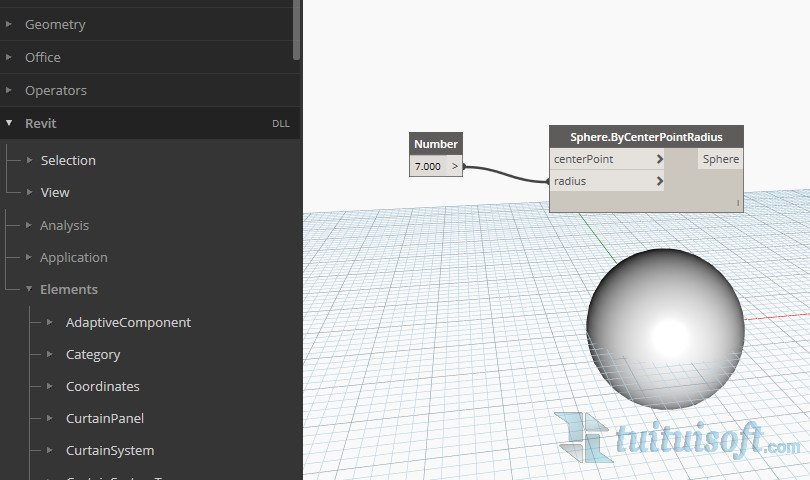

首先我們在Dynamo中建一個球（具體操作請看我上一篇文章哦）

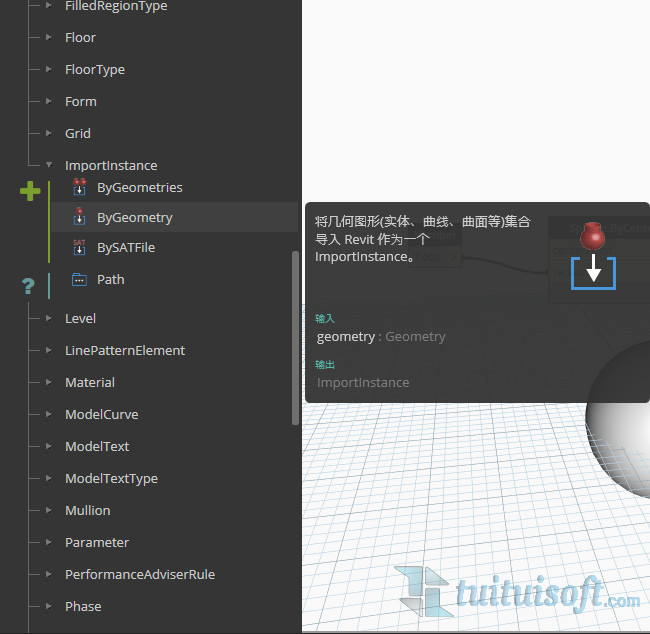

接著我們選擇Dynamo中 Revit - Elements - Importinstance 中的 ImportInstance.ByGeometry （將幾何圖形集合導入Revit作為一個 Importinstance）

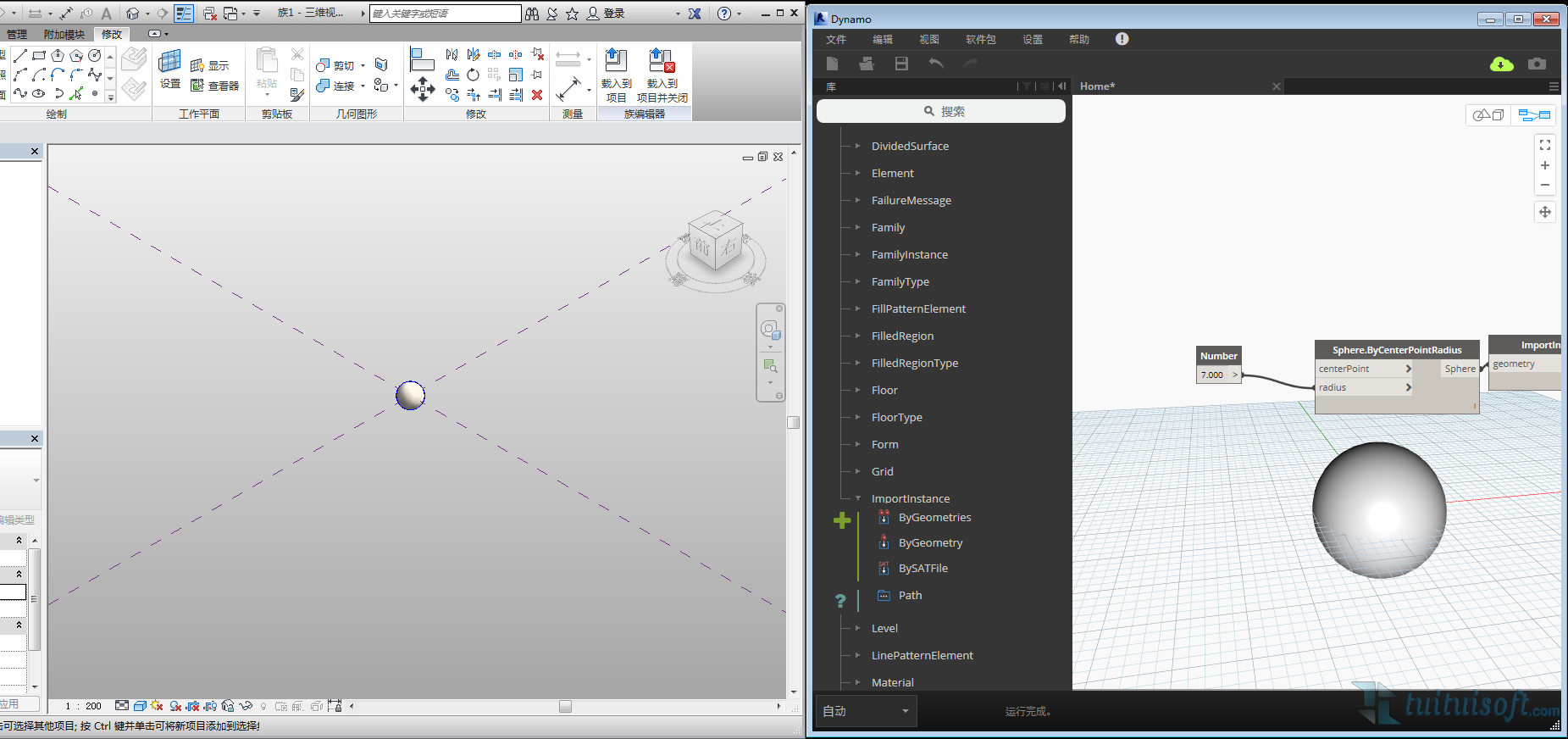

我們將節點連接，可以看到體量中也生成了對應的球體（因為半徑設置的很小，所以要一直放大才能看到）
那么如何將項目中的構建載入Dynamo中呢

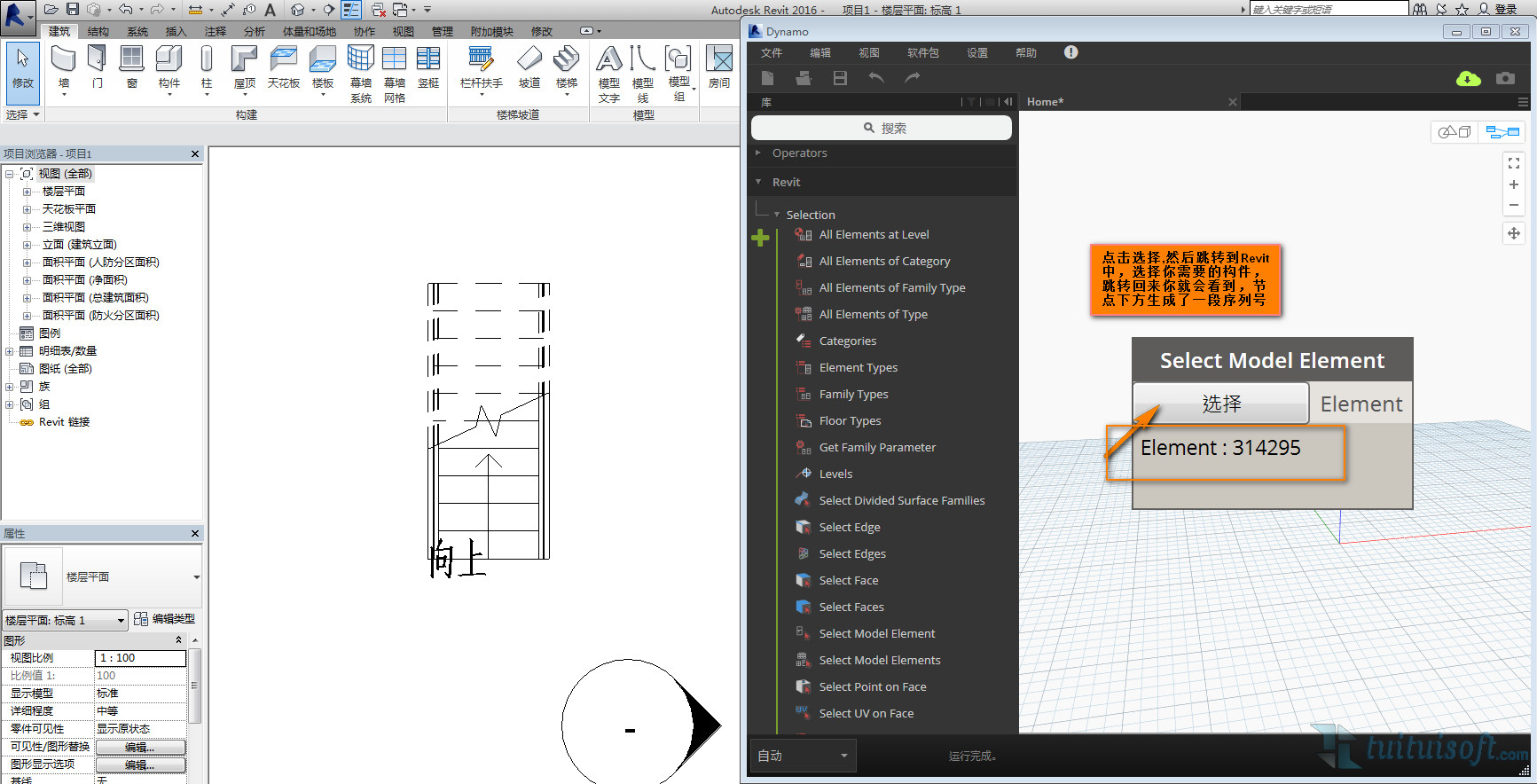

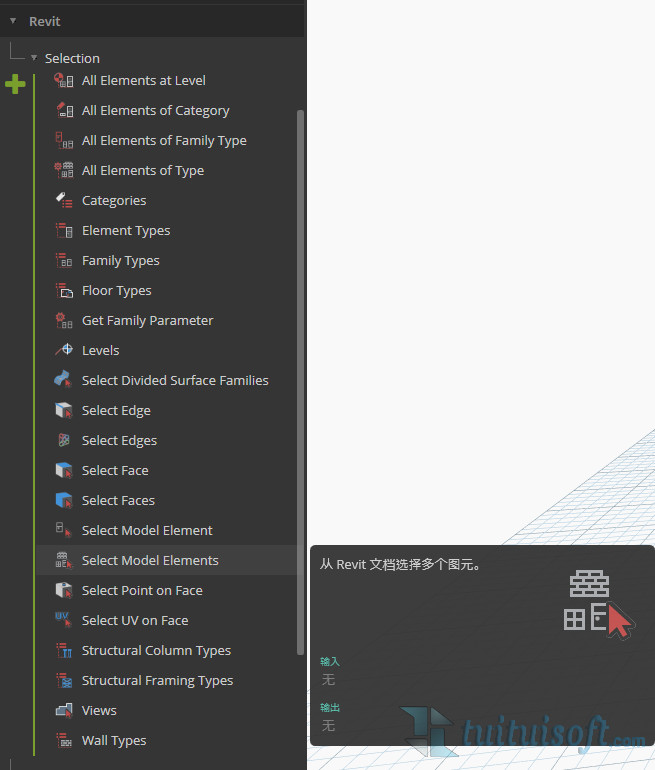

首先我們在Revit中選擇你需要載入的模型，然后在Dynamo中的 Revit - Selection - Select Model Element 選項
點擊選擇，然后跳轉到Revit中選擇需要的構件，在回到Dynamo中時你會發現，節點下方生成了一段序列號，此時模型已經導入成功了

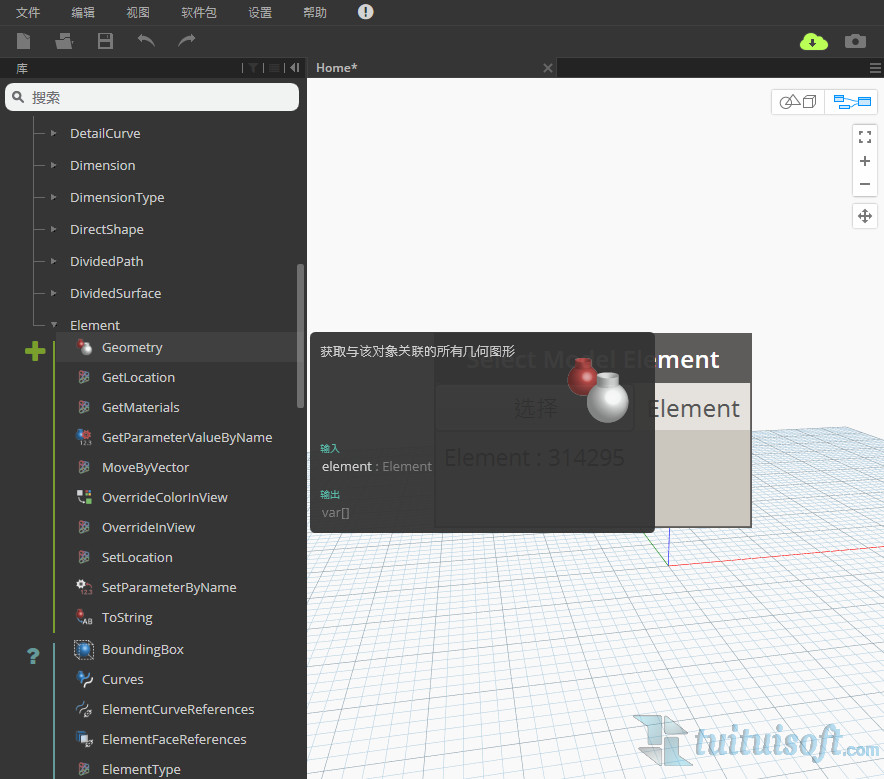

接著選擇 Revit - Elements - Element.Geometry 選項(獲取與該對象關聯的所有幾何模型)

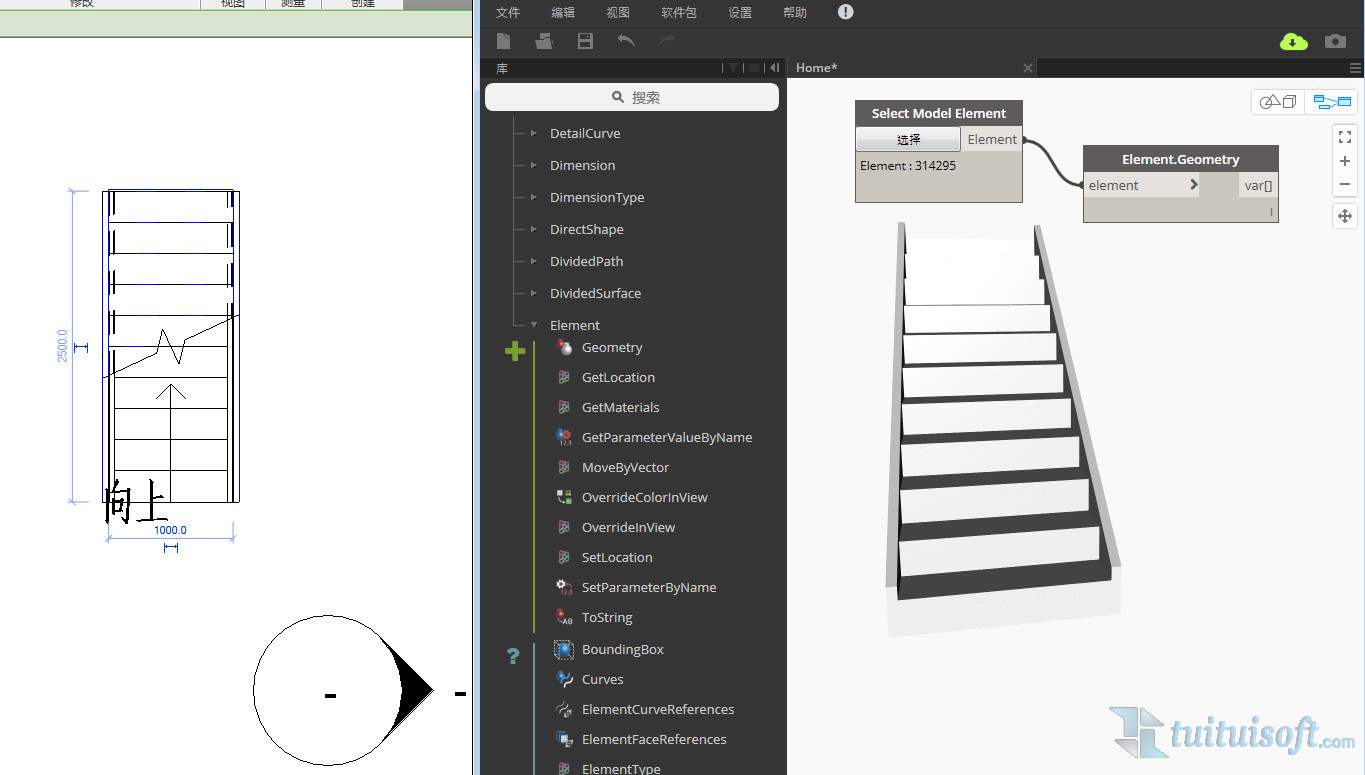

將節點連接，這時候你就會發現構件已經導入進模型里了（你要一直縮小才能看到）。
好了，導入的部分查不多是這樣了，歡迎大家圍觀，歡迎大神糾錯，也歡迎小白跟我一起學習呀
