本文轉載至微信公眾號“歐特克BIM俱樂部”！
曾經嘗試過將2Km所測量的7000多個點分別導入Revit和Civil 3D中，由于Revit中的場地功能和Civil 3D地形功能本身的應用場景不一樣，在Revit中出現錯誤不能導入，但在Civil 3D中輕輕松松就能完成該操作，故對于一些長、大道路測量點，選擇Civil 3D才是正解~
當然，原地貌包括設計地貌都可以用Civil 3D編輯，橋梁等結構物則可以在Revit 中編輯，然后進行整合，所以，兩者相輔相成，不可分割，這能很好的完成工作。接下來給大家講的是如何用Civil 3D處理原始地貌，從此這個再也不是難題！
首先，準備原始地貌的測量點，這個點即從GPS或者其他儀器導出的測量點（包含項目的X,Y,Z坐標），如圖所示。將其保存成txt文件，以接入Civil 3D接口。

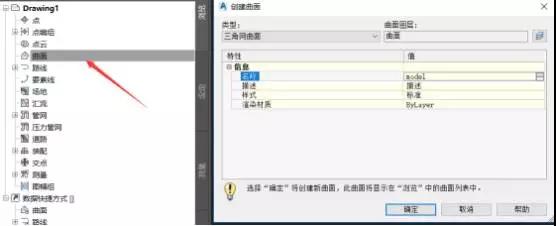

接下來，打開Civil 3D，右擊選擇“曲面”——“創建曲面”，類型選擇“三角網曲面”，可將此曲面的名稱進行重命名。

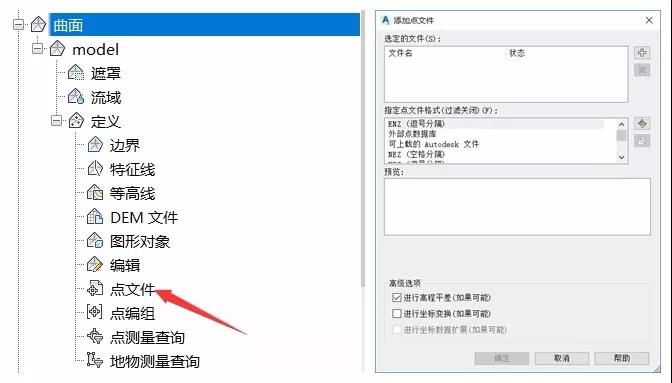

點擊“確定”之后，曲面的選項欄左側邊會出現一個小加號，這個說明創建的曲面已經形成。點擊加號，就會出現自己命名的曲面，需要注意，這個曲面并沒有賦予任何信息，還未添加已經準備好的點文件。接下來，在點文件選項欄右擊，選“添加”，然后點擊“＋”，找到已經準備好的txt文件進行添加。添加完成后點擊“確定”，則該文件被添加進來了。

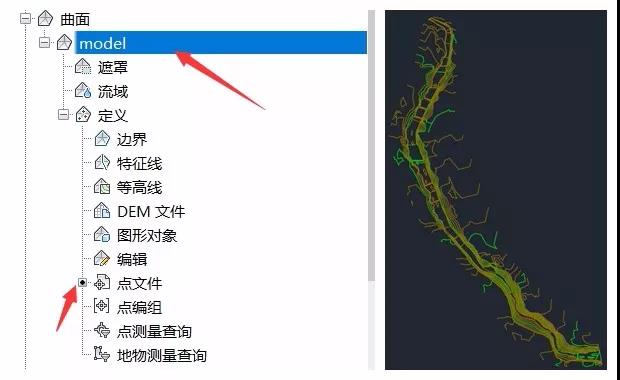

添加文件進來以后，發現點文件左側有一個小黑點，表示文件已經被載入。此時在繪圖區域內是沒有顯示任何信息的，這是因?yàn)樘砑舆M(jìn)來的區域并沒有顯示在當前區域，故需要進行縮放，右擊“model”，然后點擊“縮放到”，則文件的信息將顯示在當前的繪圖區域內，這里有個小技巧，你可以通過快捷鍵“Z”+“E”方式進行“縮放到”操作。

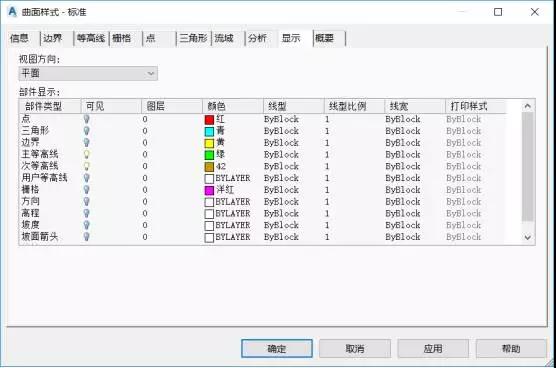

此次的顯示方式為等高線顯示，可以更改其顯示方式進行不同樣式顯示，選擇“等高線”，右擊編輯曲面樣式——“顯示”

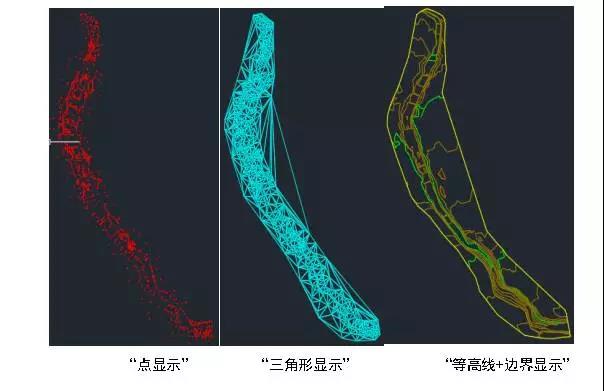

可以看到，曲面的顯示方式有三種，“點顯示”、“三角形顯示”、“等高線+邊界顯示”。
這些顯示樣式在后期進行處理時，根據不同情況進行不同處理。

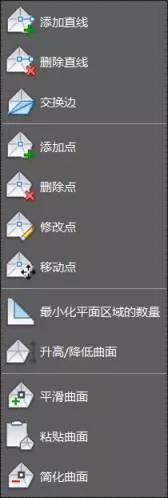

對不同顯示情況下的修改，包括
前三個是對三角網曲面下的修改，注意一定要將顯示方式調為三角網顯示；同理，對點的修改則是后四個修改來操作，顧名思義，如何操作不再贅述，升高/降低曲面則是將曲面統一升高/降低一定值。平滑曲面則是將三角網柔滑，變平滑過度，粘貼曲面的話，則是將兩個曲面粘貼在一起形成一個曲面。Civil 3D地形處理技巧上篇先講到這里，下篇繼續！
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
