在水利設計中，河道橫斷面設計是設計人員繞不開的關鍵環節，它決定了河道的設計思路、整治方案并為工程量計算提供依據 。

傳統設計流程依賴于CAD繪圖 + Excel統計，效率低下、出錯率高，而且難以適配復雜地形變化。隨著數字化浪潮的推進，Civil 3D成為越來越多水利設計單位采用的核心工具。

本篇文章將結合實操流程，講解 Civil 3D 在河道橫斷面設計中的技術要點，讓你用得更專業。

什么是“河道橫斷面”？為何如此重要？

河道橫斷面是垂直于河道主流方向剖切的剖面圖，是反映河道地形、水位、結構物布置等的主要依據。它在以下幾個方面發揮重要作用：

水力計算：計算建前及建后水位的依據

結構設計：確定堤防、護岸結構

工程量計算：填挖方量、支擋工程量、護砌面積等

圖紙表達：橫斷面圖是表達設計意圖的重要組成部分

在 Civil 3D 中，我們可以基于地形數據、裝配、路線等自動生成高精度橫斷面圖，并可進行動態更新與批量出圖，大幅提高設計效率。

為什么“橫斷面建模”是數字化河道設計的關鍵突破口？

在傳統CAD流程中，橫斷面圖往往是：

靜態繪圖產物、設計意圖難以表達、圖面和工程數據割裂、工程量需另行統計。

而在 Civil 3D 中，橫斷面是構成整個“可計算模型”的關鍵單元之一。

它不只是表達坡率或水位線的圖示，而是與以下要素高度耦合的“工程對象”：

Civil 3D實現的是“模型驅動設計”。橫斷面不是結果，而是構建數據鏈路的關鍵節點。

建模不等于點命令：橫斷面設計前的“邏輯布局”

專業設計人員最容易忽視的一件事是：盲目下手做裝配、建模，而沒有進行“建模布局”規劃。

設計前應先回答以下幾個問題：

1、原始地形數據質量是否真實反應原地貌？

三角網是否異常？是否存在異常高程點？是否沒有顯示河槽地形？

2、是否需要在典型斷面（裝配）上添加“三個目標”？

是否涉及開挖回填的？平距是否不是固定寬度？高程是否跟隨縱斷面調整？

3、斷面標簽樣式是否滿足設計審查標準？

斷面高程標注、長度標注、顯示格式是否符合行業制圖標準。

Civil 3D 橫斷面建模的工程要點

1、建立真實的地形曲面

地形曲面的建立是第一步，也是關鍵的一步。地形曲面建立的不準確，會直接影響到挖填方量，和設計斷面的準確性。

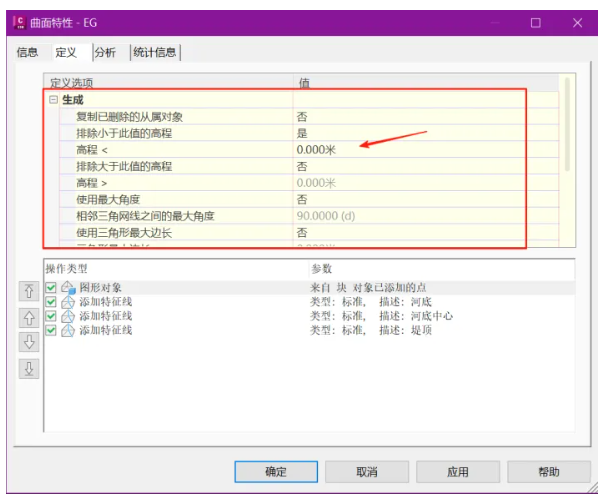

通過排除小于（或大于）某數值的高程，批量刪除錯誤點：

通過添加特征線還原真實的原狀河底：

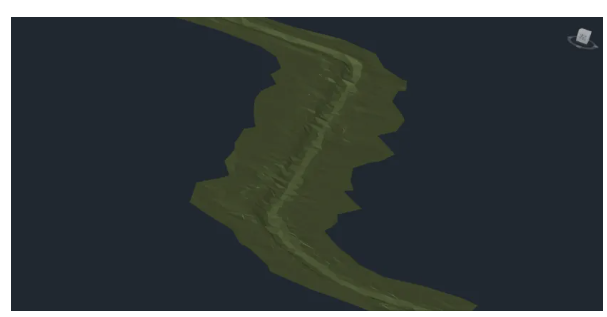

△未添加特征線，河底曲面異常

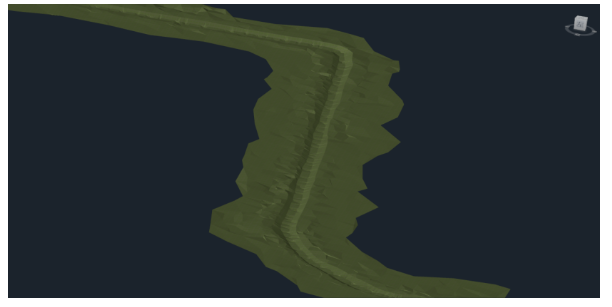

△添加特征線，還原真實河底輪廓

2、在典型斷面（裝配）上根據項目需求添加“三個目標”

涉及開挖回填的，建議添加曲面目標；

涉及寬度隨著平面線路調整的，建議添加偏移目標；

涉及高程隨著設計縱斷面調整的，建議添加高程目標。

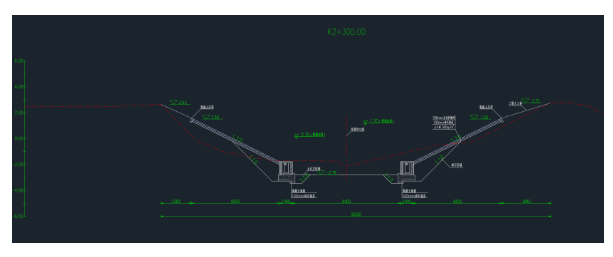

3、定制斷面標簽樣式滿足設計審查標準

標簽的定制是一個繁瑣且需長期積累的過程，如果有一個自己的樣本復用，可以節約很多工作。在樣板里的標簽樣式基礎上更改字體、文字和顏色等，以滿足出圖要求。

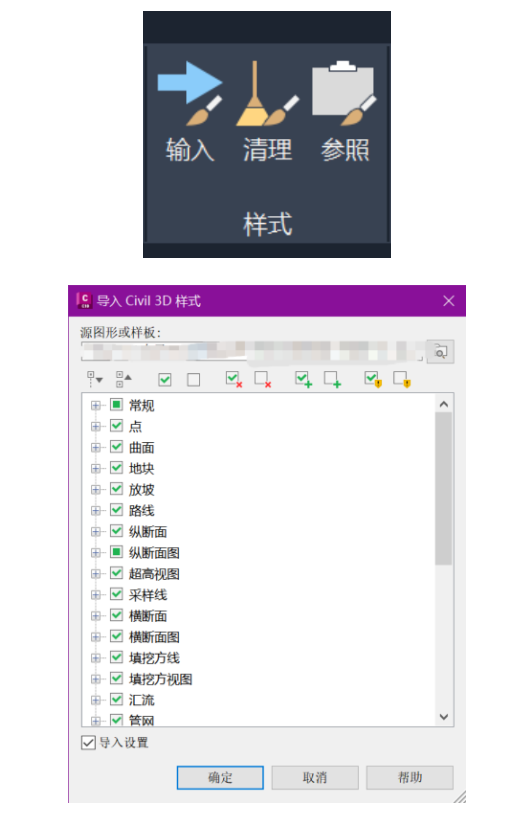

關于樣板：樣板文件儲存了對象樣式及標簽樣式，通過樣板的導入導出，以節約定制樣式的時間。

反思：橫斷面建模不是技巧，而是工程建模策略

你可以熟練掌握 Civil 3D 的命令，但如果缺乏工程建模思維，只是在“點按鈕”，而不是在“做模型”。

會建模 ≠ 懂工程

模型完整 ≠ 數據有價值

會畫圖 ≠ 能交付

專業的設計人員需要做的，是搭建一個可回溯、可計算、可再利用的數字設計資產體系。橫斷面，就是其中的骨架。

橫斷面不是一張圖，而是數字化水利設計的核心接口。

Civil 3D 的本質，不只是“畫圖工具”，而是一個聯動式設計系統：每條采樣線、每個剖面圖、每一份工程量，都能實現可視化、結構化、可復用。

如果你正處于水利設計的上升階段，不妨花時間掌握它。
