本文由網友 IMkc 投稿分享

下面示例是對Dynamo的簡單應用，如何通過 Dynamo 從 CAD 圖紙中將樁進行翻模處理。

上圖是整個電池節點，主要利用了Dynamo對于CAD圖紙中線和圓的識別，整體思路是借鑒了Dynamo煉金術中對于梁翻模的講解。整個節點可以分為兩部分，一部分處理CAD圖 紙中讀取的線段和圓，另一部分對樁基進行選取，本節點針對的是所有樁基相同。如果需要歸類，可以參考上一篇文章中對門窗貴了進行讀取族類型劃分

一、 讀取CAD圖紙中樁定位中心點

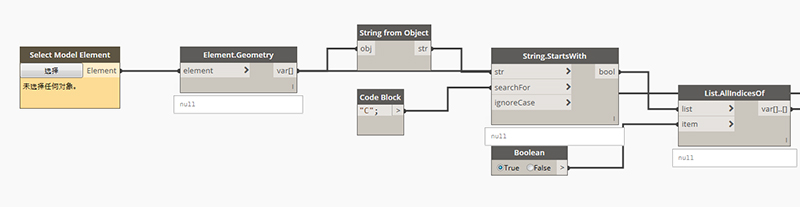

利用Geometry方式將DWG格式圖紙轉換為可以讀取的類型，通過字符串讀取，將圖紙中Circle類型進行讀取，這樣就可以將所有的圓形進行讀取

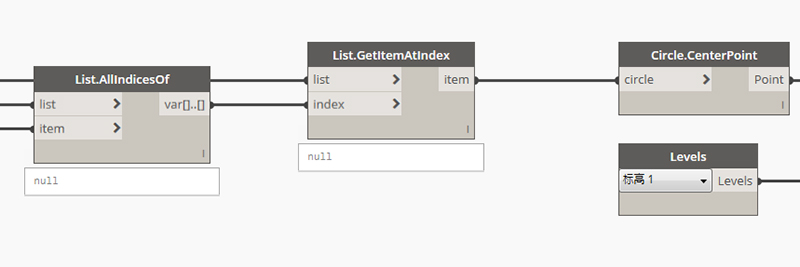

利用bool值進行讀取篩選出圓形，利用geometry分類中的Circle節點進行讀取中心點，進行到一部，前期的定位已經完成。

二、 創建樁

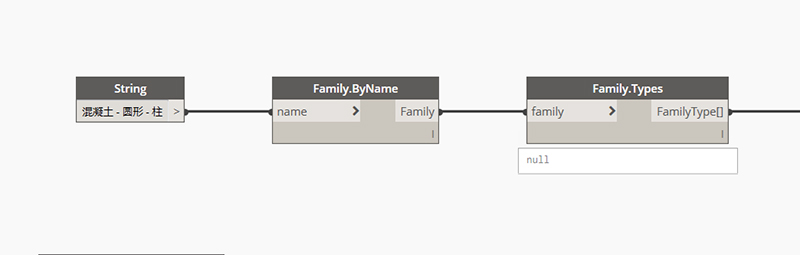

通過節點轉化，將樁所需要的族找到，可以通過Circle.Radius讀取半徑，與篩選讀取匹配進行多種類型樁的創建。

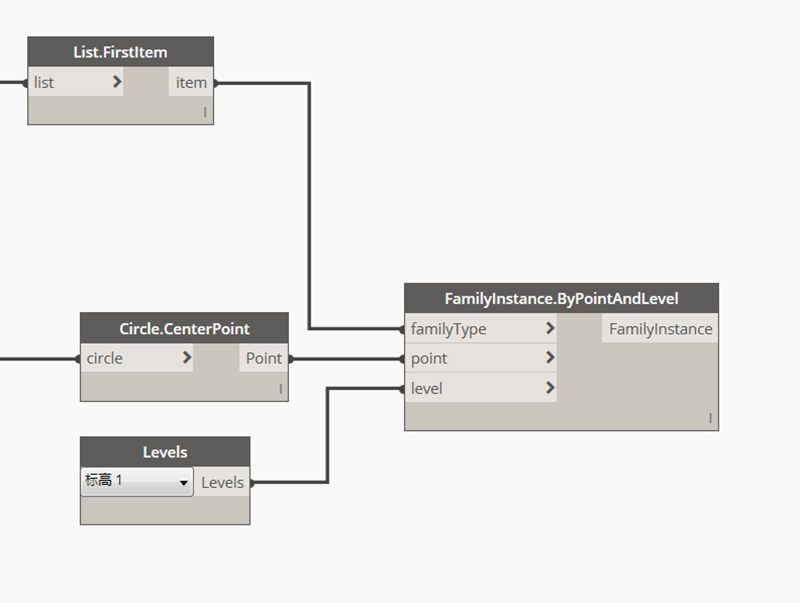

最后使用創建族實例的節點進行翻模處理。

通過幾個簡單的節點組合就可以將翻模中比較麻煩的幾個項目解決，提高自己的效率，更能通過對于Dynamo的使用增加對整個軟件本身結構布置的理解。

作者在知乎還發表了其他有關Dynamo 的文章，有興趣的朋友可以聯系作者 IMkc（知乎昵稱）交流 Dynamo 的心得！

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
