    Dynamo入門基礎知識(一)Lacing

    發布于:2015-04-18 00:40:21
    首頁/技術分享/Dynamo
    收藏
    14867
    在Dynamo中運行與數組、數列等相關結點時,右鍵點擊結點,將出現“Lacing”的選項,其中默認有三種選項“Shortest,Longest和cross product”,這些選項對于創建數列有著非常重要的作用。以下就逐一對于這些概念做一個整體的說明:

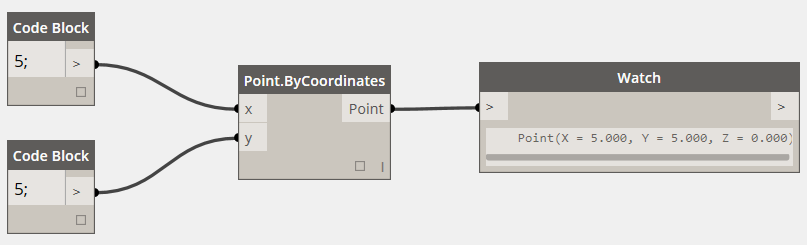

    首先,如果我們想在Dynamo里創建一個點,用Point.ByCoordinates結點,那么大致是這樣子的:

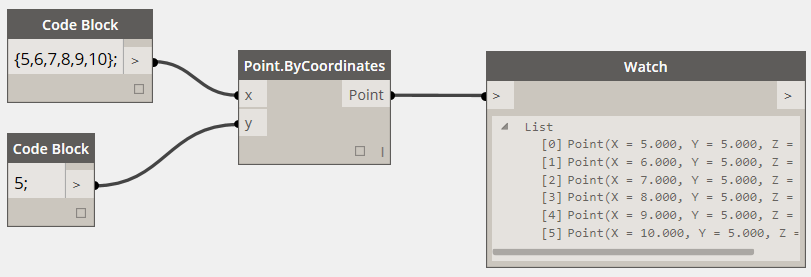

    如果我們想創建一列點,它們的Y坐標都是5,而X坐標是從5到10,該怎么做呢(關于Code Block里如何定義數列,請見相關博文):

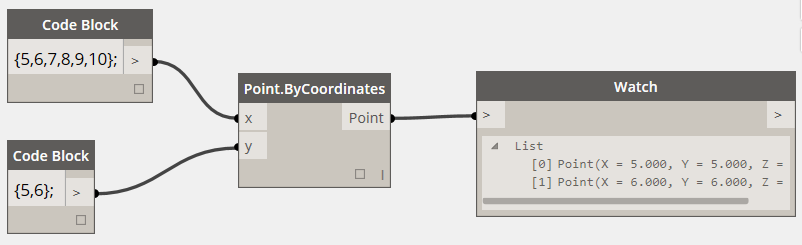

    如果我們想創建二列點,它們的Y坐標是5和6,而X坐標同樣的是從5到10,該怎么做呢:

    很奇怪吧,多加了一個Y值,竟然生成的點變少了 !原因就是Point.ByCorridnates結點有一個“Lacing”選項。當輸入?yún)?shù)有兩個或兩個以上數組時,“Lacing”選項就會生效。默認的選項是“Shortest”。表示將輸入的數組元素依次序配對,并且只配對到最短的數組元素用完為止。

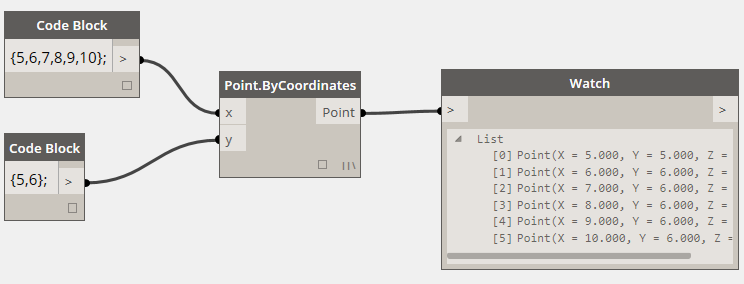

    接下來,讓我們試試選擇“Longest”,會出現什么狀況呢?

    我們發現,整個點陣的圖形變得非常奇怪:因為配對是這樣的,如果較短的數組用完了配對的元素,后面的配對始終用最后一個元素,直到最長的數組配對完所有元素:

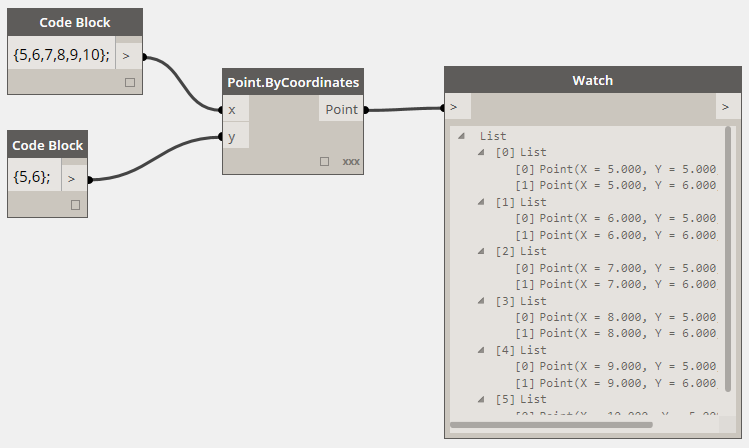

    最后,讓我們試試選擇“Cross Product”,這就是我們想要的效果,即將兩個數組中的每個元素做兩兩配對,生成2×6共12個點:

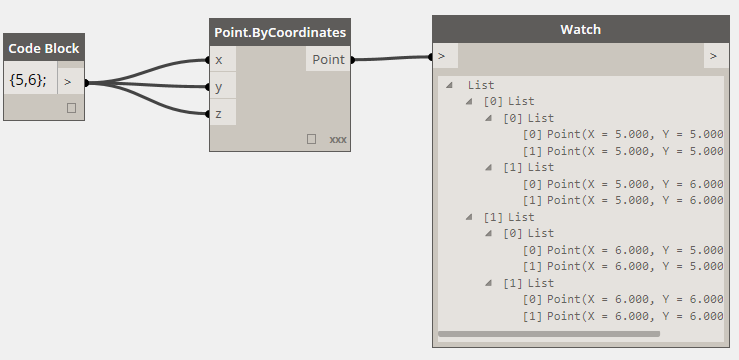

    如果輸入了三個數組同時選用了“Cross Product”呢,當然,那就是一個三維點陣了:

    再來看看創建線的效果,更直觀。

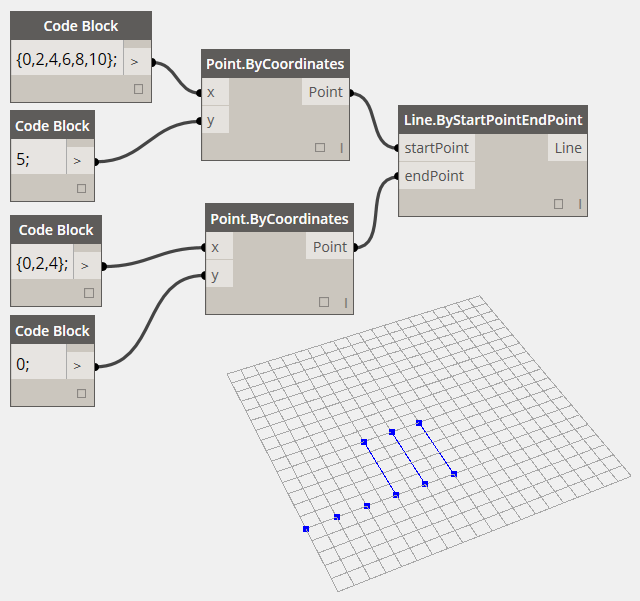

    設置Line.ByStartPointEndPoint的Lacing選項為Shortest:

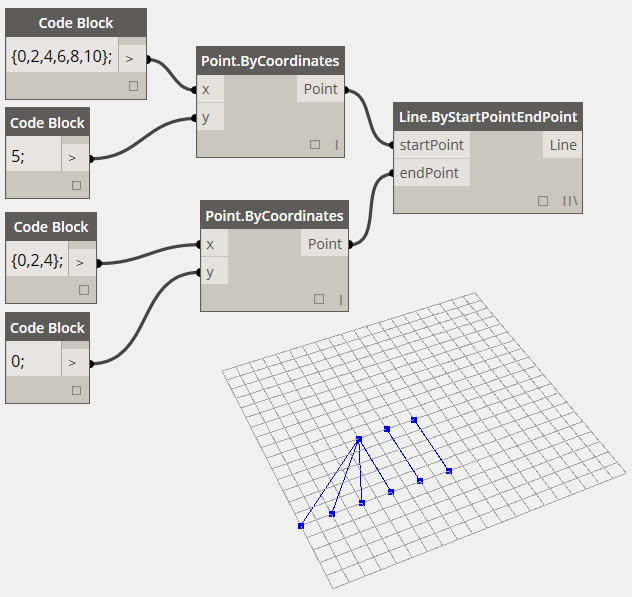

    設置Line.ByStartPointEndPoint的Lacing選項為Longest:

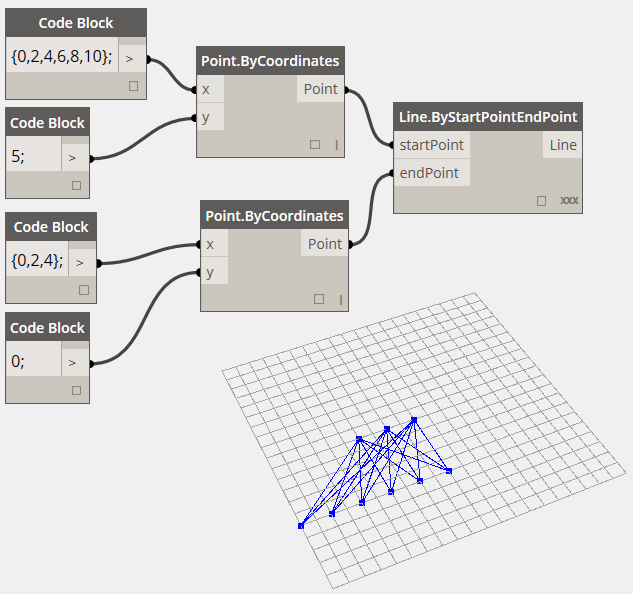

    設置Line.ByStartPointEndPoint的Lacing選項為Cross Product:

    通過以上的實例,相信大家已經對于Lacing的用法非常清楚了,在以后的案例創建中我們將反復用到這個相關的概念。
