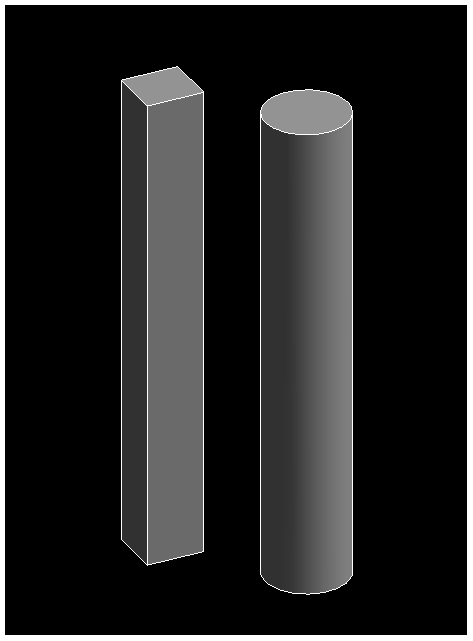

在項目中我們可能會遇到需要對族中的兩個部分賦予參數，使其不能同時出現，有構件1就沒有構件2，舉個例子，比如在族中創建兩個單獨的部分，一個圓形拉伸，一個矩形拉伸，如圖1所示。

    圖1

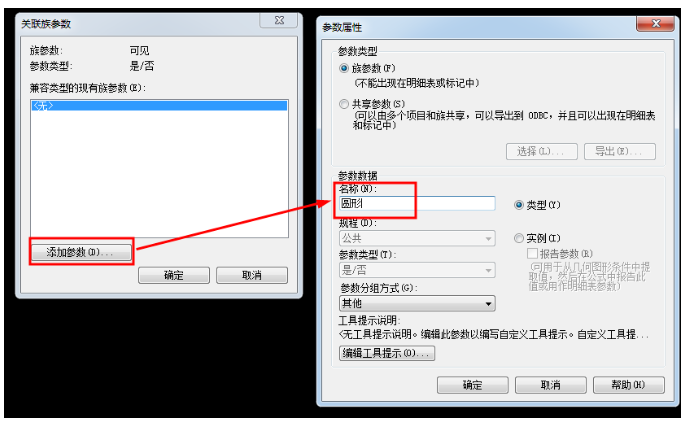

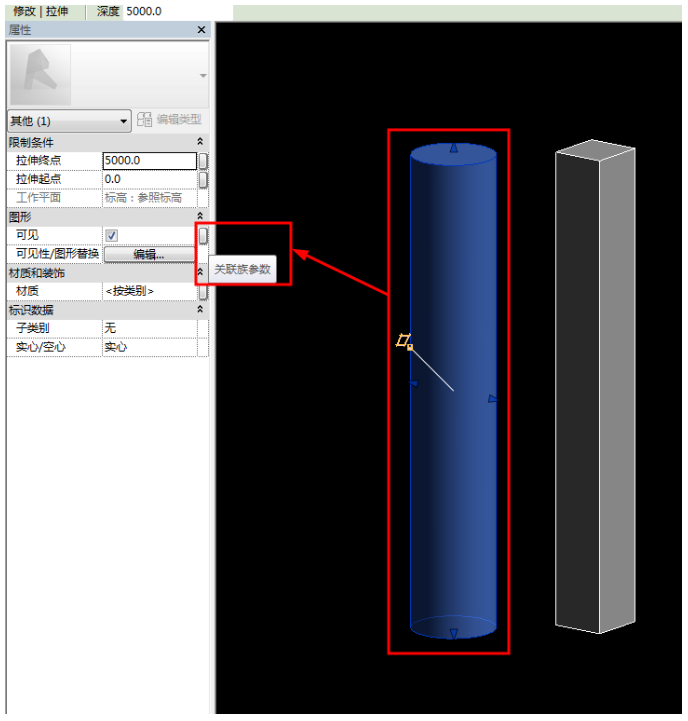

    要想控制其在項目中的顯隱性，可分別選中某一部分在屬性欄對其關聯可見性參數設置，分別對兩部分進行參數關聯，如圖2、3所示。

    圖2

    圖3

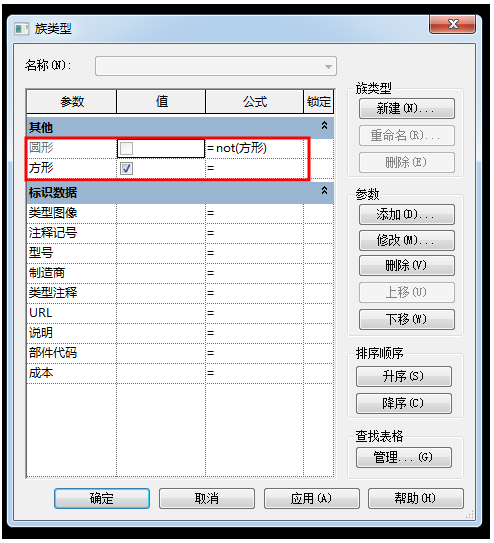

    最后可以單獨勾選來控制每個部分的可見性，如果想讓這兩個部分呈互斥狀態，可以對其中一個可見性參數添加not函數，這樣就能實現通過一次選擇來控制兩個部分的可見性，如圖4所示。

    圖4

    注意：函數中的括號為英文狀態下輸入！

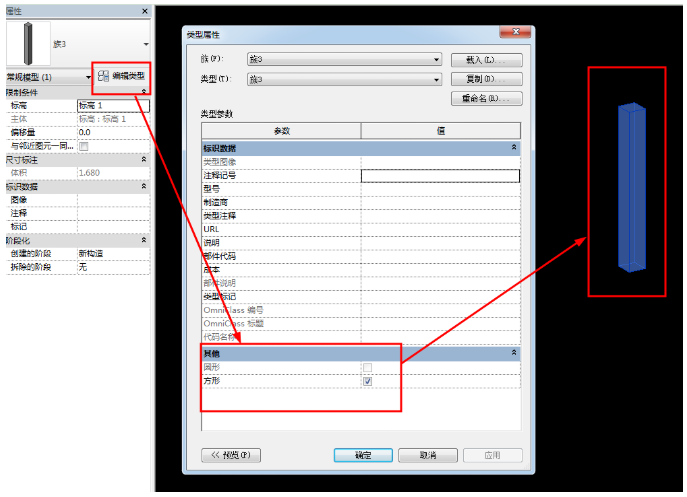

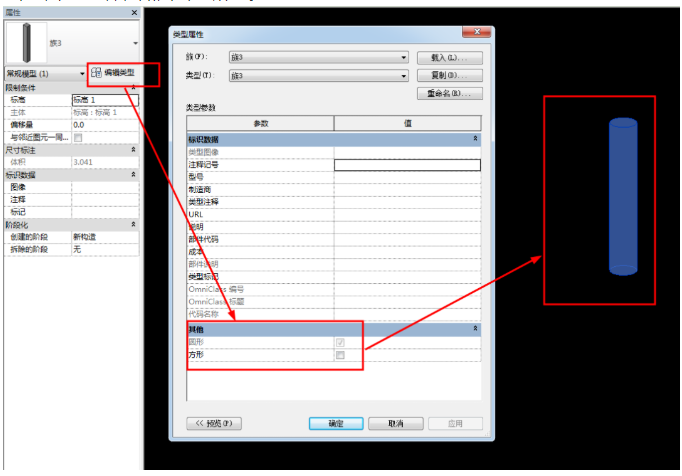

    將編輯好的族文件載入到項目中，在其類型屬性下方的“其他”可控制單獨顯示“方形”或是“圓形”構件，如圖5、6所示。

    圖5

    圖6

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
