文章來源：云匠數字建造研究院
大家都知道，在Revit中柱子分為結構柱和建筑柱，那這兩者有什么區別呢？接下來就然小編來解惑吧!
1、建筑柱：因為建筑柱會提取墻體材質，所以適用于磚混結構中的墻垛、墻上突出等裝飾結構，不要使用建筑柱來創建鋼筋混凝土柱子
2、結構柱：不會受墻體材質影響，具有承重結構屬性的。
既然已經了解了不同，接下來就開始繪制柱子把！
1、導入柱網

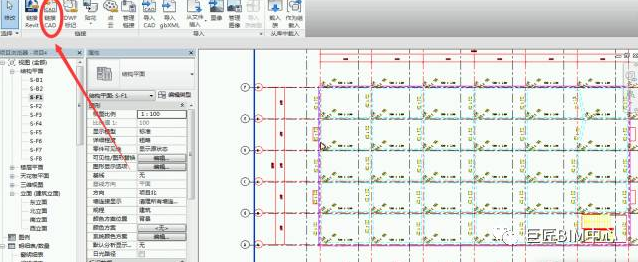

鏈接Cad，對齊軸網
最后鎖定軸網

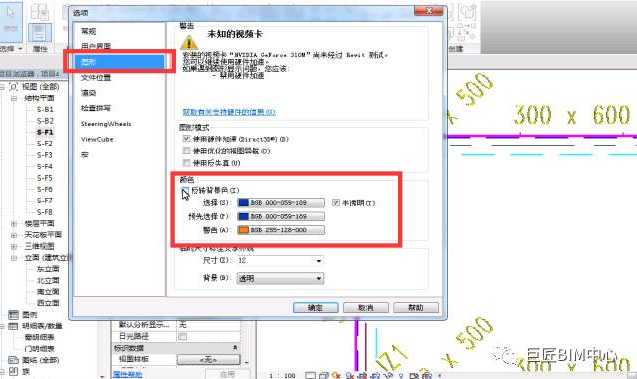

如顏色顯示不清晰
選項卡，反轉顏色
2、放置柱子
1、直接放置

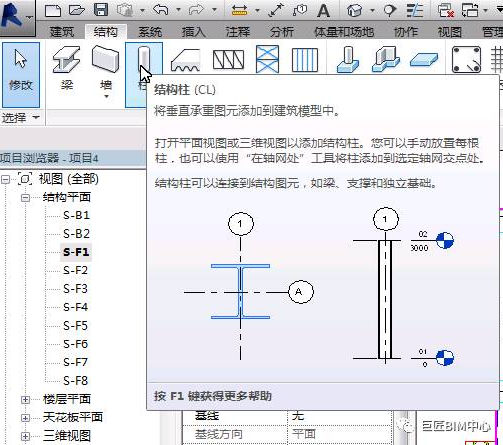

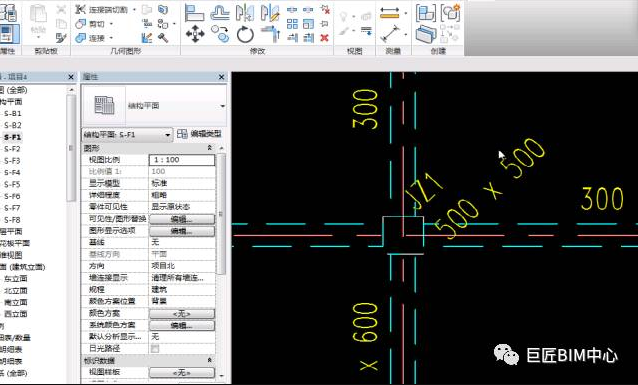

結構—柱子—放置

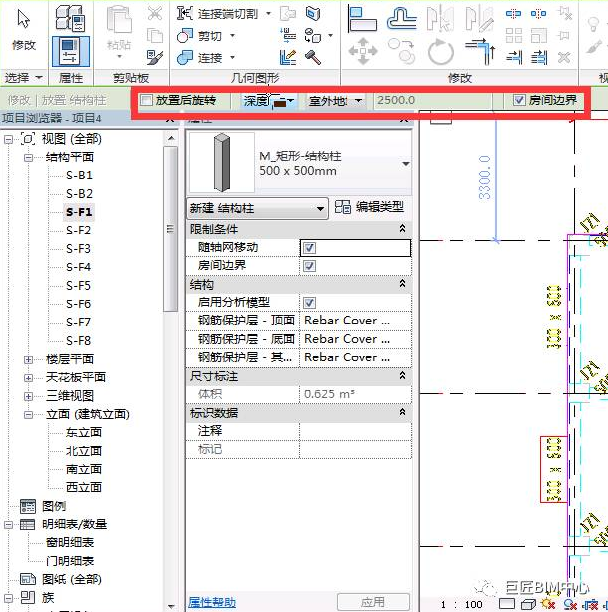

注意放置時要先編輯屬性，通常要將深度改成高度，不然柱子放置后是向下延伸而不是向上延伸的。
2、根據軸網生成

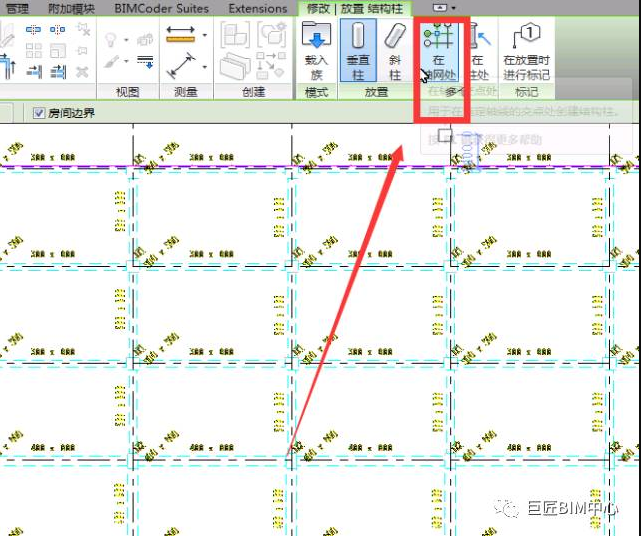

放置—在軸網處—

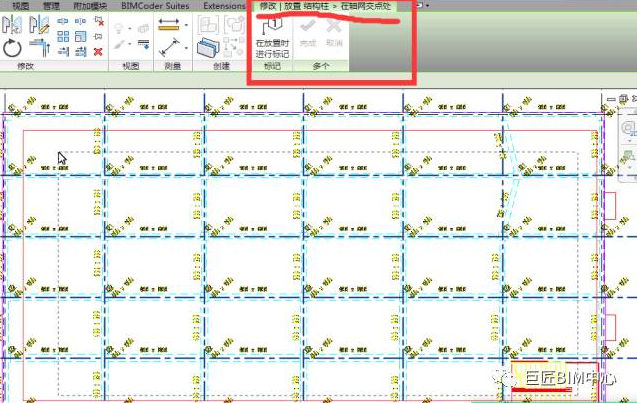

框選軸網交點—自動
生成
3、修改柱子

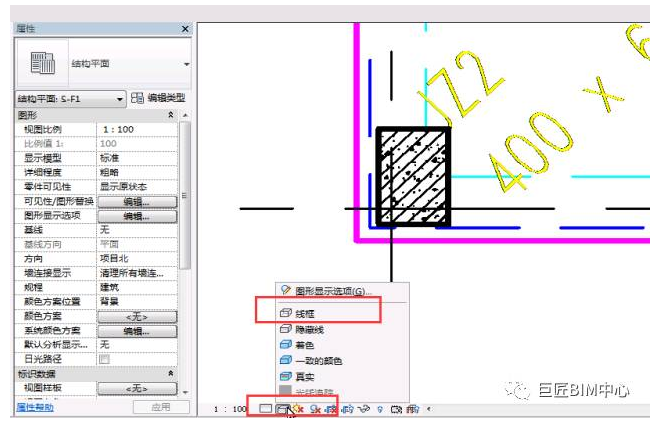

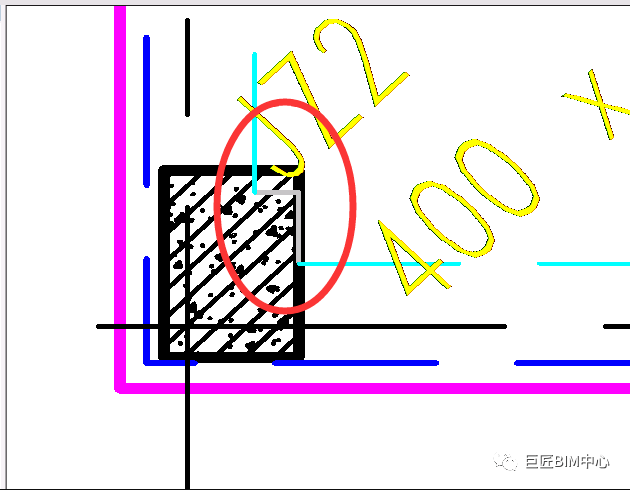

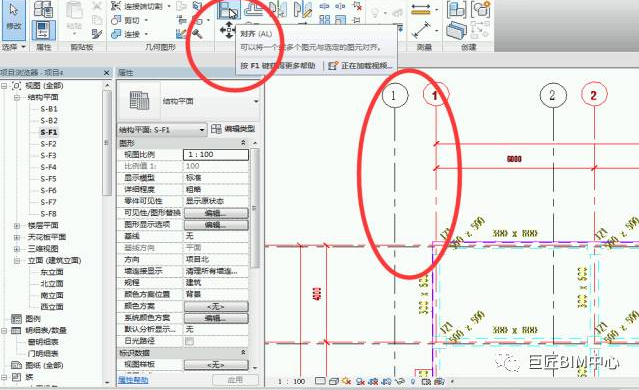

通常外圍柱子都是偏心柱，這時可以用對齊命令進行修改，但有時由于線寬導致對不齊，這可以在最下方的圖形選項控制中將其改成線框。

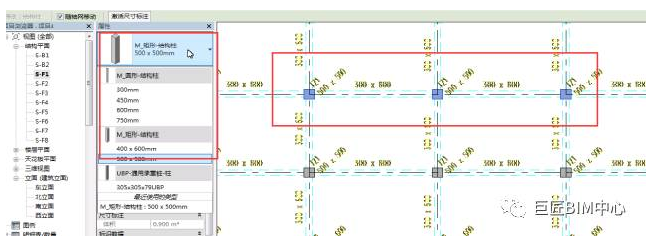

并且，柱子的型號肯定有所不同，通常都是按軸網一鍵布置完后，在通過框選修改個別型號，這樣可以提升建模速度。

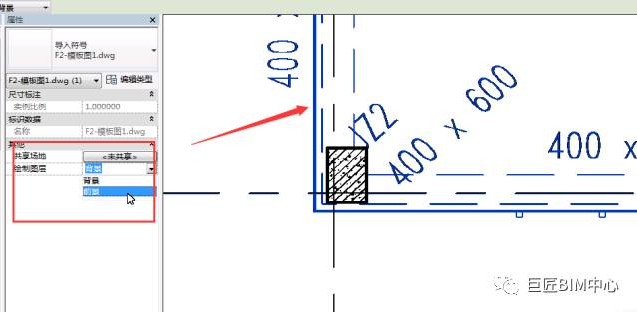

如Cad被擋住，可以選中Cad，將背景改成前景即可
