由于Revit中自帶的管件族比較有限，我們經常會從網上下載一些族來建模，這時候經常會碰到在二維出圖時的樣式表達問題，單線管件通常偏小而且大小不一，很難達到圖紙標準要求，今天就來看看如何快速解決此類問題。
1.注釋比例的作用

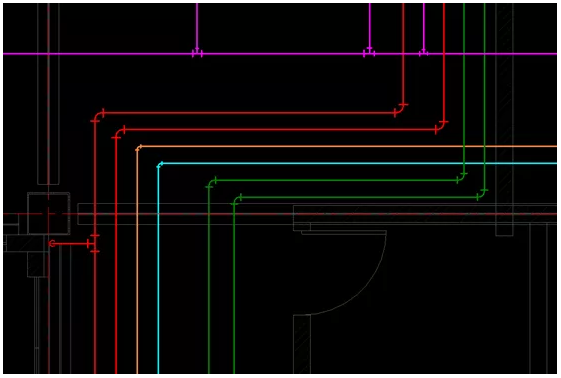

如下圖所示，我們在一些網上下載的彎頭族和三通族，單線視圖下“大小不一致”，明顯偏小：
其實解決起來很簡單，只要勾選“使用注釋比例”就能使其顯示正確。
注意：由于注釋比例是實例參數，盡可能在建模初期就設置好，否則需要一個個再去調整，當然我們也可以在項目列表或者視圖中選中所有實例批量去設置。
2.注釋比例的尺寸
現在我們所有的管件大小基本都保持了一致，但發現仍偏小：

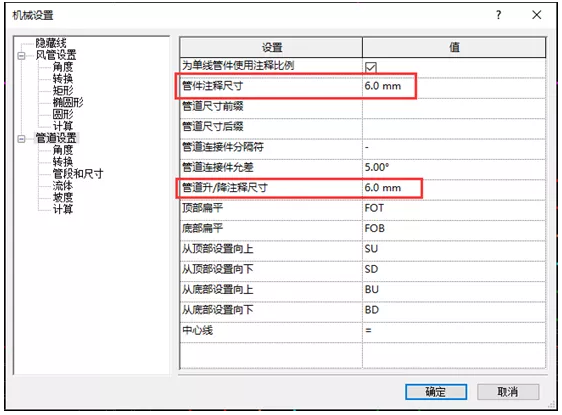

此時我們可以在“管理”>“機械設置”下進行調整：
調整管件的注釋尺寸，另外管道升/降注釋尺寸可以修改我們平面中的立管或剖立面時的管道截面的二維大小：
這樣我們整體的管件大小就非常標準和美觀了。
注意：由于這里是mm為單位的絕對打印大小，會受當前視圖的比例影響。
