    Revit技巧 | Revit里如何解鎖? 解鎖你不知道的Revit范圍框功能

    發布于:2025-01-19 09:30:01

    BIM中文網

    更多

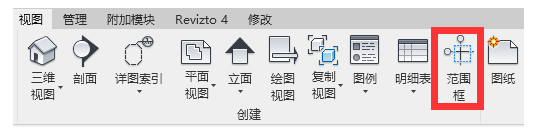

        Revit的范圍框(SCOPEBOX)在平面視圖開啟的情況下:視圖-創建-范圍框


        在普通中小項目里,不是必須使用范圍框這個功能。

        設計師偶爾想試著用一下,發現它并不是想象中那樣,常常不了了之。

        有時候還嫌棄別人做好的“綠盒子”,給統統刪掉了(小心被扁)。

        但當一個項目中需要在大量平面里設定統一的視圖裁剪,一個個編輯裁剪區域邊界線,即便可以復制粘貼邊界草圖,也是一個非常浪費時間的過程。

        隨項目進展,如果這個裁剪邊界需要改變的話,所有之前的編輯工作又得重新經歷一次……

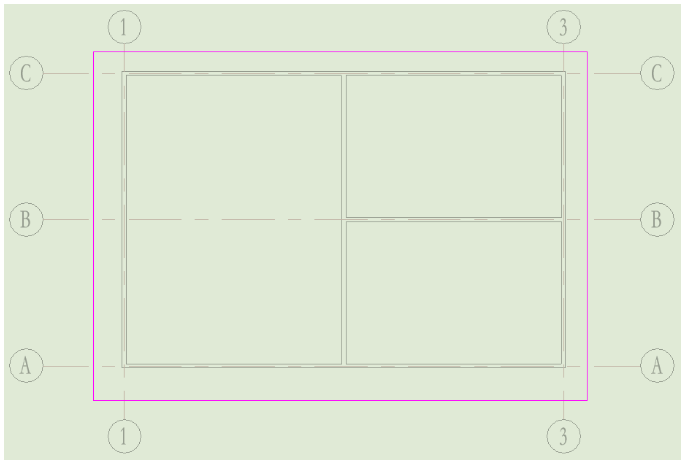

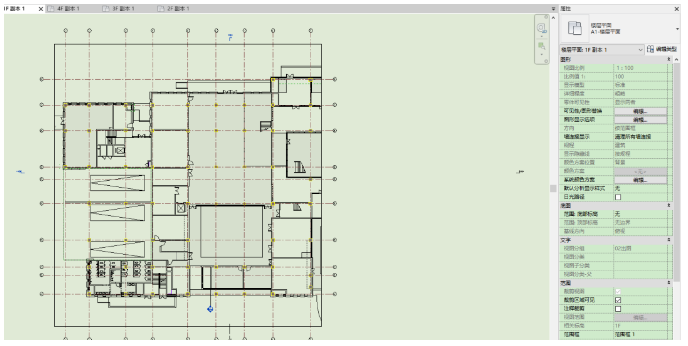

        △編輯平面裁剪區域

        這時候使用范圍框就會簡單很多,包括遇到裁剪范圍修改的時候,使用范圍框也會事半功倍。

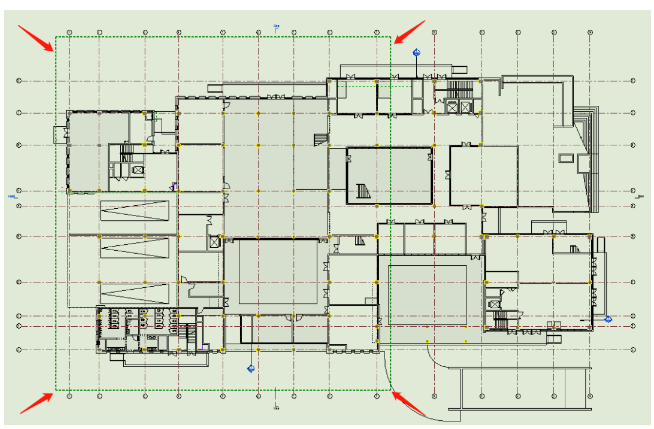

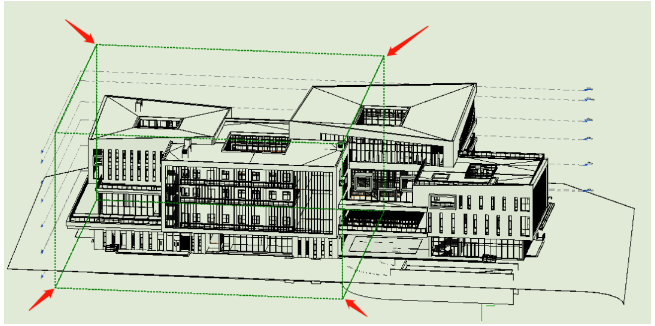

        我們?cè)谄矫嬉晥D里創建范圍框(綠色虛線),范圍框有高度,在三維視圖里可以看一個綠盒子。

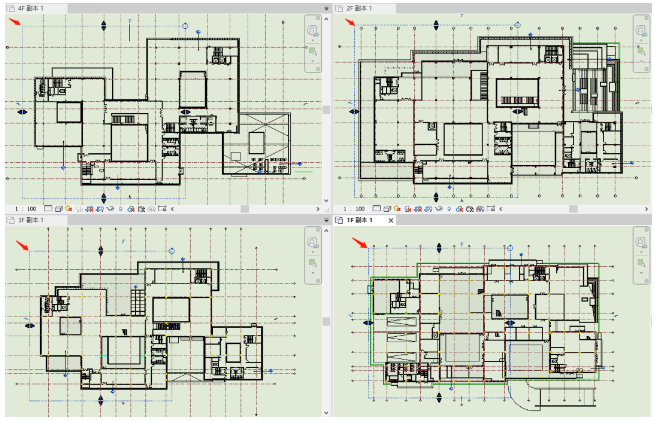

        與這個綠盒子相交的平面視圖內都可以看到這個范圍框。

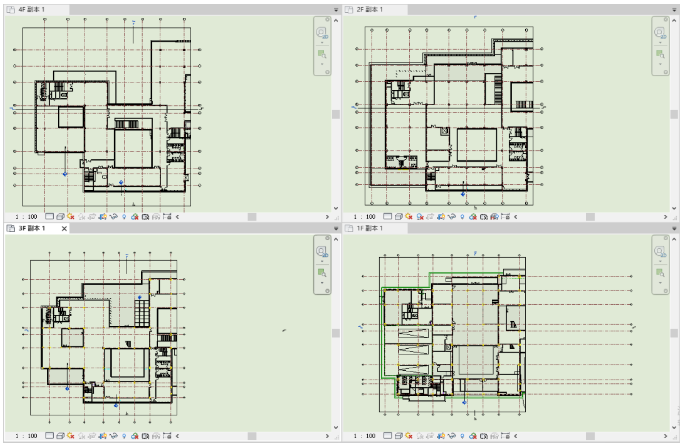

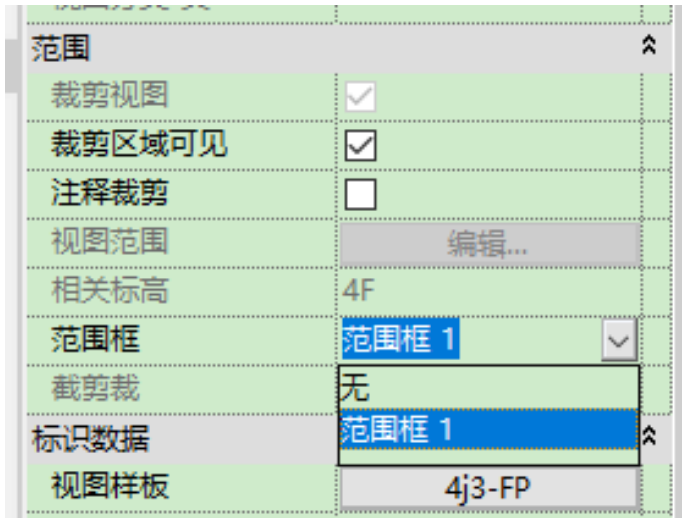

        在這些平面中應用范圍框即可達到統一裁剪的目的。范圍框具有更高的視圖裁剪權限,這時候“裁剪視圖”選項會被凍結。

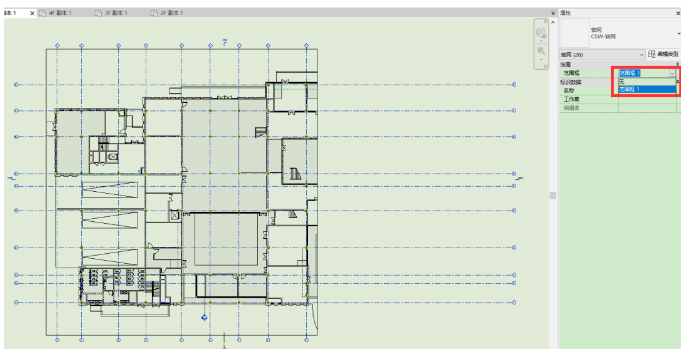

        除視圖以外,軸網和標高也可以被范圍框裁剪,此功能可以批量對齊軸網和標高的三維邊界,使之在視圖中整齊劃一。

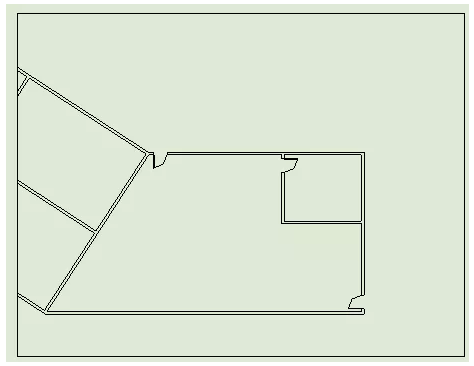

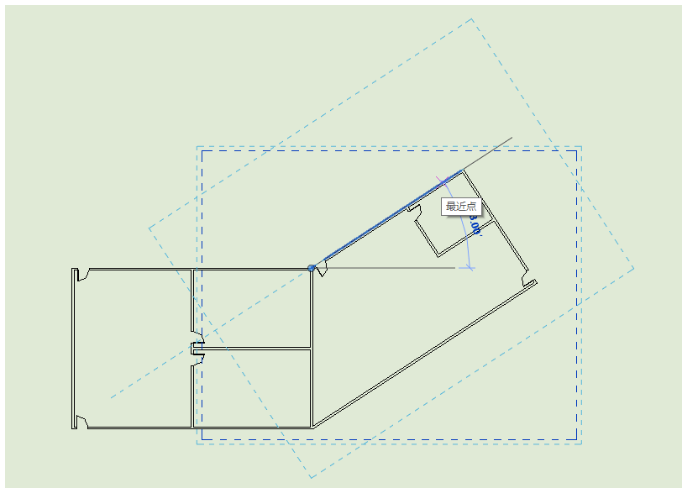

        在平面構件非正交的項目里,應用旋轉后的范圍框還可以便捷的旋轉視圖方向。



        上述這些是我們最常用到的范圍框功能。

        范圍框還有其它一些用法,比如它對參考面的影響類似于軸網和標高;

        范圍框?qū)傩岳锏摹耙晥D可見”編輯,

        可以控制應用了這個范圍框的軸網、標高和參考面在某個視圖里的顯隱;

        三維視圖也可以應用范圍框等等。

        大家可以慢慢探索。
