我們一般處理CAD底圖都是用W切塊，切出底圖之后，再導入到Revit中，但是有時候我們會發現有時候導入的圖紙會顯示范圍過大，或者是顯示不全，有些甚至是導入不進去。那么這篇文章就來說說一些處理CAD底圖的小技巧。
1、我們打開圖紙，需要保證我們要切取的部分都要高亮顯示，有鎖住的圖層需要解鎖。
2、雙擊鼠標滾輪，那么這樣我們圖紙中的所有線都會顯示在平面中，這樣我們就可以看到有些無關的線沒有刪除，如果是直接導入的話，Revit就會顯示【范圍過大】。那么這個時候，我們要刪除這些無關的線，刪除之后再次雙擊滾輪查看，保證當前視圖是當前需要切取的底圖。
3、移動圖紙【1軸】和【A軸】的交點到坐標原點，這樣我們導入時就可以選擇默認基準【原點到原點】

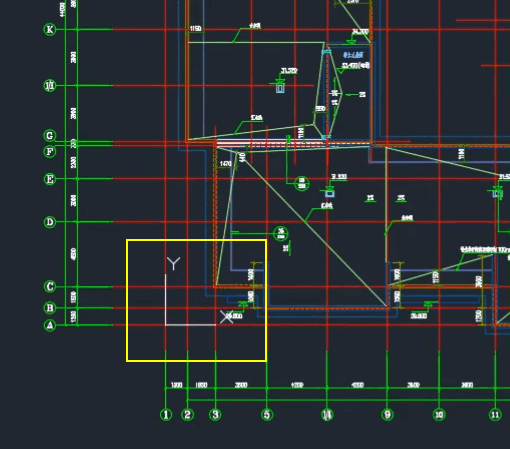

4、以上步驟的做完了之后，從右下角往左上角框選，輸入命令【W】進行寫塊操作，單位選擇【毫米】，保存到相應的路徑。

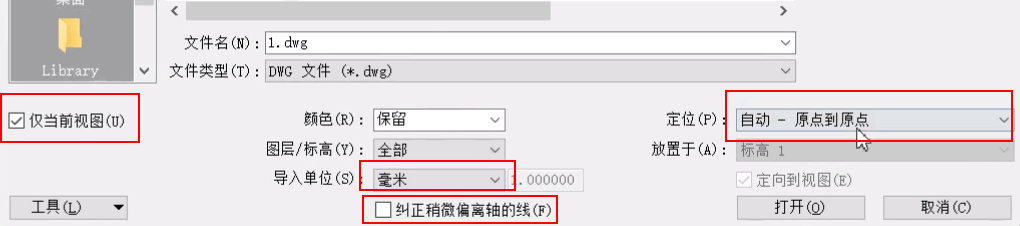

5、導入Revit，相應的設置如下圖：
