    Revit技巧 | revit附著到頂部沒用怎么辦?Revit墻能附著到族的頂部的操作方法

    發布于:2024-10-19 08:40:02
    首頁/技術分享/Revit
    收藏
    2041

    BIM中文網

    更多

        問題

        Revit附著頂部如何操作?Revit墻能附著到族的頂部嗎?

        合理答案

        可以,在族的頂部(要附著的地方)繪制一個參照平面,就可以拾取參照平面進行附著了。

        Revit中的【附著】工具,可以將墻或柱圖元通過將其頂部或底部附著到其他圖元,這里的其他圖元除了我們通常所熟知的樓板、屋頂、天花板之外,還可以是參照平面。

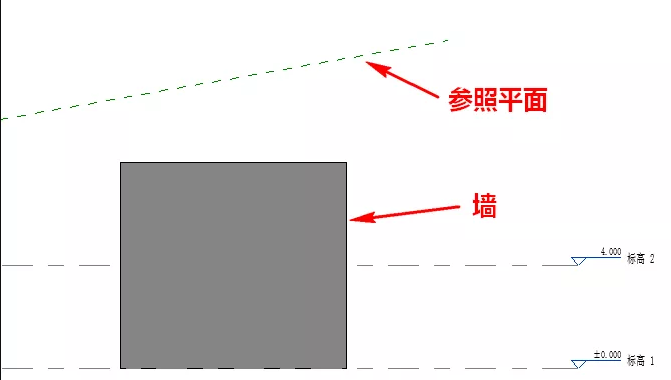

        (1)繪制墻體和參照平面,如下圖所示,為南立面中墻體和參照平面的位置關系。

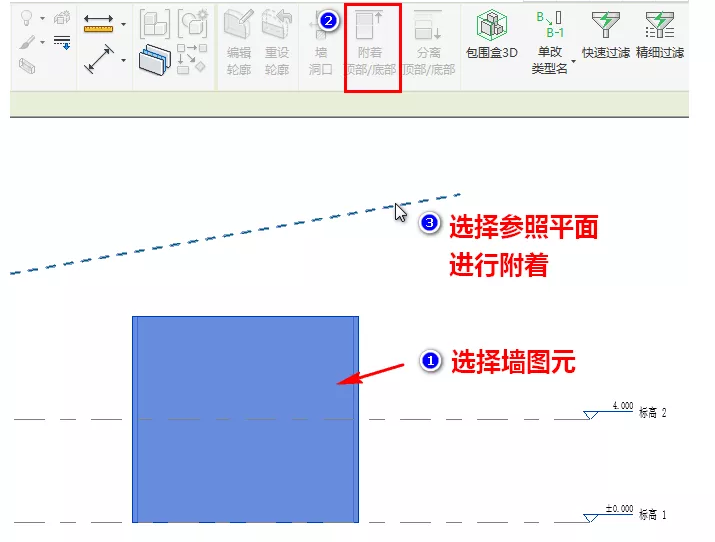

        (2)單擊選擇要附著到其他圖元的一面或多面墻,單擊【修改/墻】選項卡中的【附著頂部/底部】工具,拾取參照平面作為附著的頂部。
