寫在前面:
我一直有關注如何使用Revit繪制施工圖的相關情況,原因不外乎Revit也是制圖軟件,且本身工作中使用Revit較為頻繁、相比更為熟悉,二來是嘗試運用新技術輔助設計工作。但Revit與AutoCAD二者終究是兩個軟件,所以必然有所不同,那么就有需要相互協調的地方。

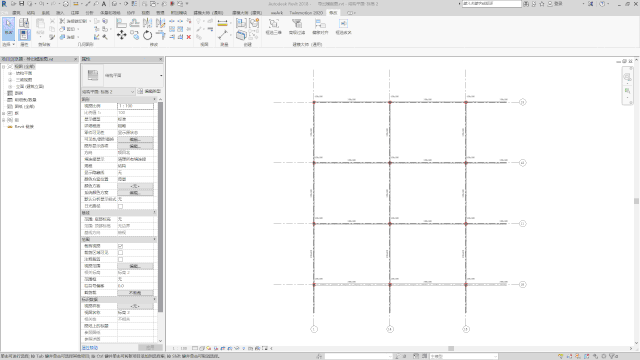

一、在Revit中完成結構模型并輸出DWG
在結構設計前期,我們嘗試在Revit完成模板圖的繪制,意味著同時也完成結構BIM模型的搭建。然后,再對構件屬性、以及尺寸定位標注,然后輸出DWG文件,開展后續的工作。

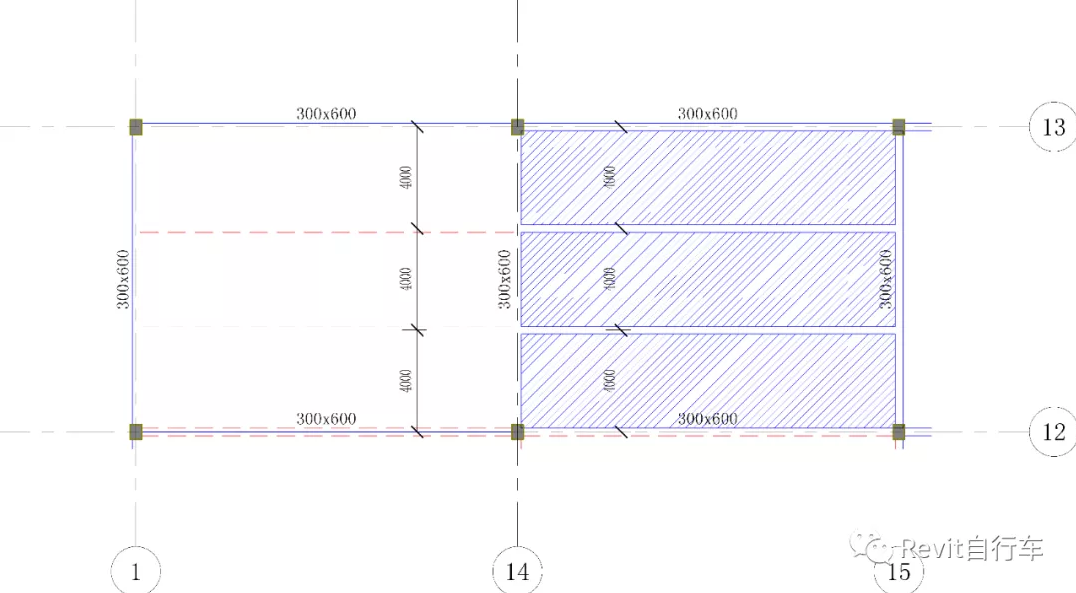

(圖一)
二、修改、完善CAD文件

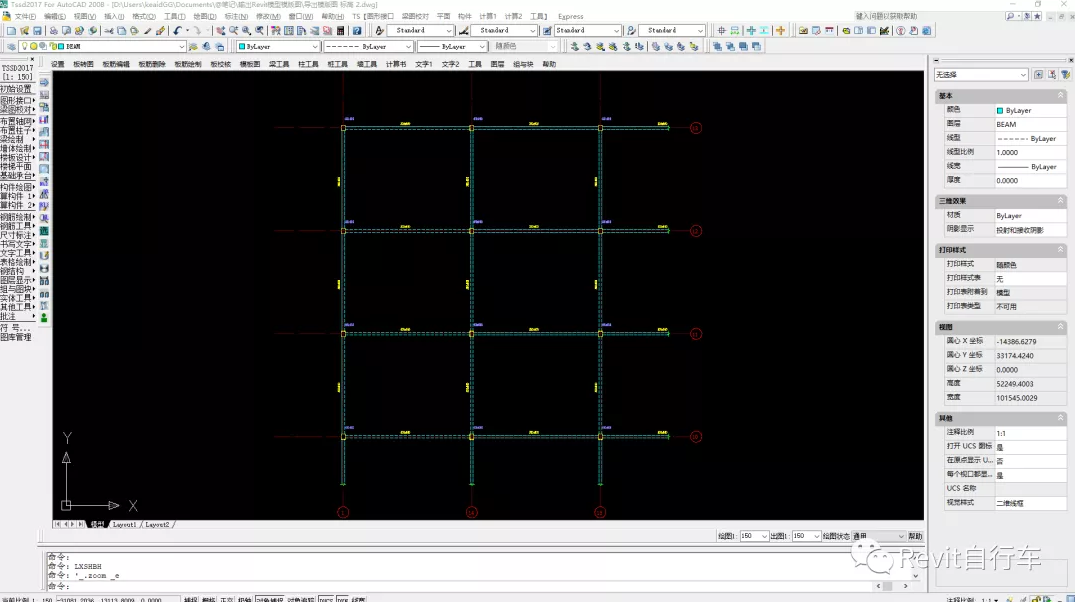

1.通過修改圖形和文字樣式等,使圖紙滿足當下CAD的制圖標準,有同事也在參編出圖相關的文件,有時間去“取取經”。如下是局部的CAD顯示效果,包括軸網、構件及其截面尺寸標注。
(圖二)

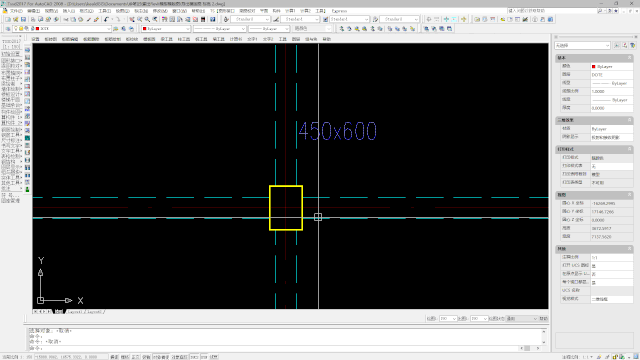

2.本次提及導出后修改如下兩處,導出的CAD文件中柱邊線為四邊直線圍成,我們則需要轉化為閉合的多段線。
(圖三)

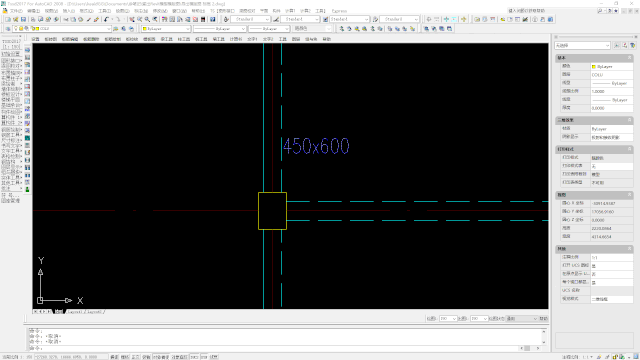

3.探索者繪制的梁是以雙線表達。而Revit的梁構件導出則是由四條線構成的四邊形圖形,即梁柱節點位置會有一條(長度=梁寬)的直線與柱邊線重疊,這個可以通過裁剪去除。
(圖四)

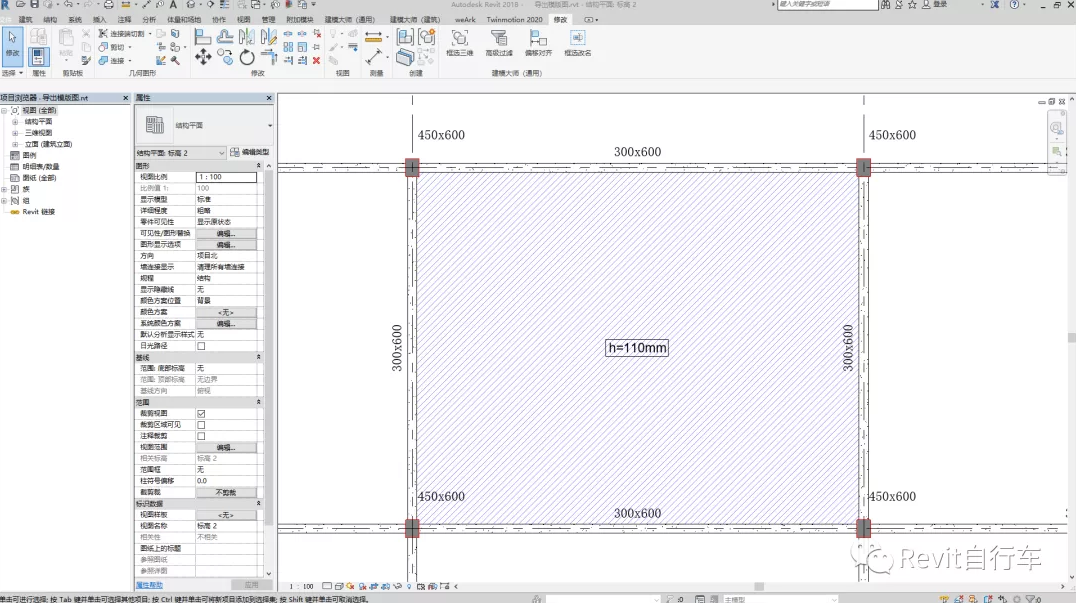

4.至于板厚度和板面標高的表達,運用標注和填充進行示意。
(圖五)
三、建模的規則和表現設置
為了更好地讓Revit的表現效果更貼近傳統CAD,我們需要對建模做出規定。按照慣例我們還是舉個栗子。
1.結構模型主要的構件包括:墻(本案例無),柱、梁、板,體現的信息包括且不限于構件截面尺寸,標高以及定位尺寸。
(圖六)

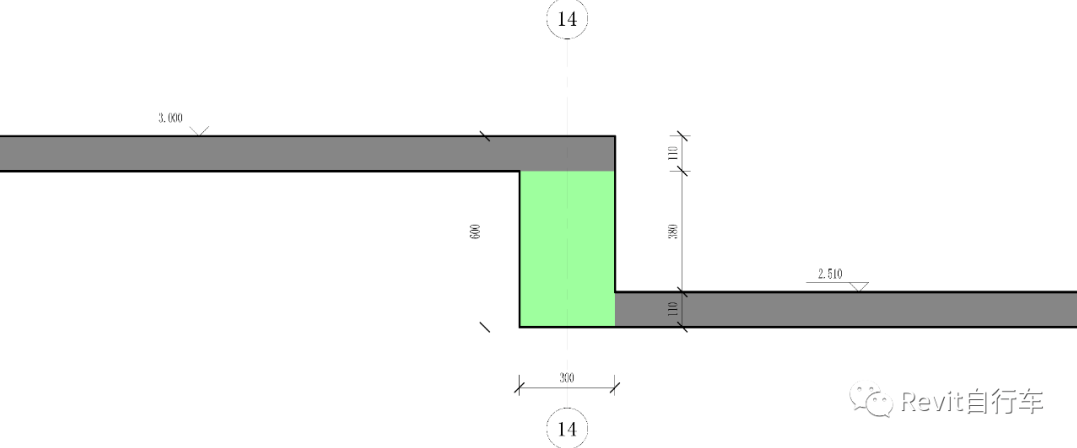

2.對于高差板邊界的處理,建議將高位的板邊界平齊梁外皮邊界,如此考慮的是,平面圖中,邊梁內測將可以以虛線的形式表現,與外側梁實線區分開。
(圖七)

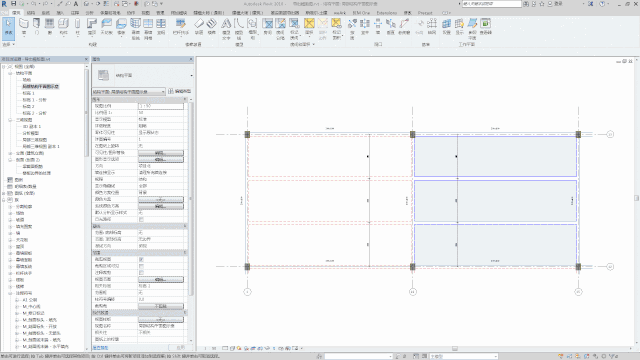

3.如何將梁線調整為虛線,具體設置在『可見性/圖形替換』中的“結構框架”/“隱藏線”設置線型和顏色。
(圖八)

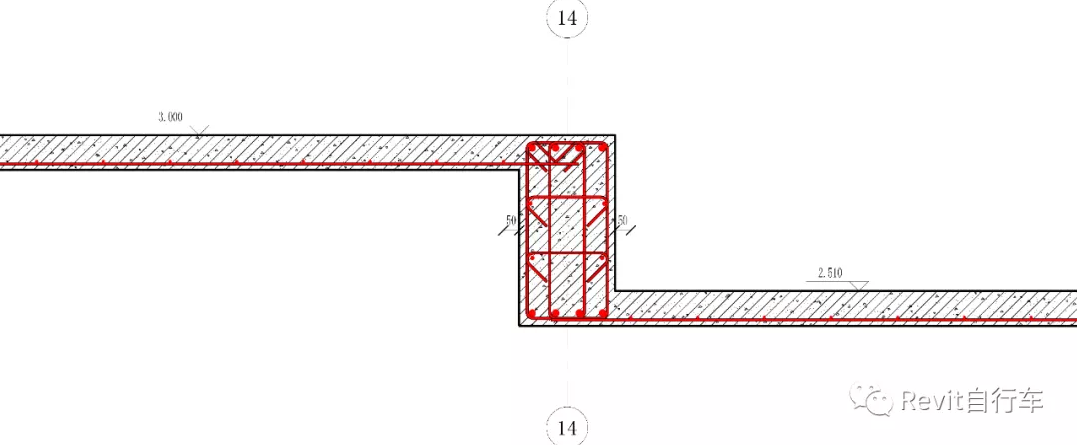

4.順便提一下,我們可以在模型中創建剖面,繪制鋼筋節點大樣。
(圖九)
最后總結
綜上,不難看出當下Revit和AutoCAD兩者有各自的優缺點,而最好的處理方式就是“揚長避短”,充分發揮他們各自的優點從而滿足自己在工作上的需求。
