屋頂是Revit中不可避免的一個圖元，其中跡線屋頂作為最常用的一種屋頂繪制方式，它的繪制方式簡單，滿足大多數屋頂的需要，今天小編分享給大家跡線屋頂的繪制方法。
一、平屋頂

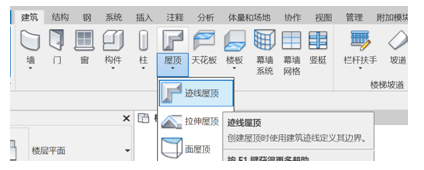

單擊【建筑】選項卡的【屋頂】下拉列表中的【跡線屋頂】。

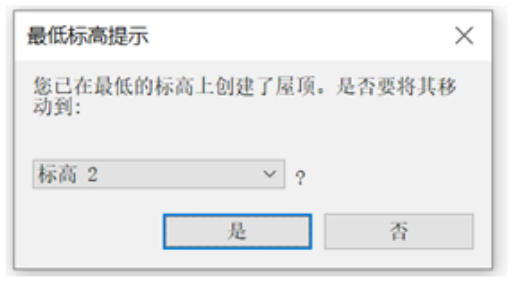

跳出【最低標高提示】框，提示您將屋頂移動到更高的標高上。如果選擇不將屋頂移動到其他標高上，Revit隨后會提示您屋頂是否過低，選擇合適的標高點擊確定。
進入到【修改/創建跡線屋頂跡線】上下文選項卡，用相應的工具繪制屋頂邊界線，必須是閉合的輪廓。繪制時，選項欄功能如下：
定義坡度：勾選定義坡度，繪制的線段被定義默認坡度。線段旁邊出現小三角。
鏈：勾選可以連續繪制。
偏移：偏移輸入的距離。
半徑：勾選設置倒角半徑。
選中【編輯跡線】，在草圖模式下，選擇屋頂的邊界線，輸入懸挑值，設置懸挑。
【延伸到墻中】即懸挑值從核心層開始計算。
二、坡屋頂
創建坡屋頂有三種方式。
第一種：使用【定義坡度】。

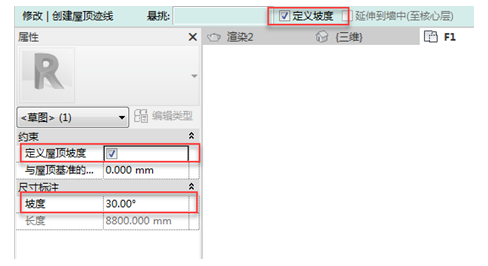

在草圖模式中，選擇用于定義坡度的屋頂邊界線，在【屬性】選項板中，選中或清除【定義屋頂坡度】。指定屋頂傾斜度，請選擇坡度定義邊界線，單擊繪圖區域中的數值坡度定義，然后為坡度輸入一個值。
第二種：使用【坡度箭頭】。

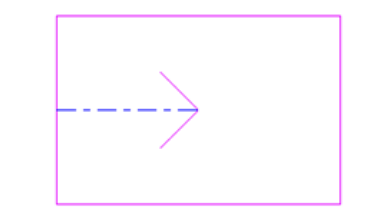

在草圖模式中，在繪圖區域中繪制坡度箭頭：單擊一次指定其起點（尾）；再次單擊指定其終點（頭）。只繪制一般的箭頭，沒有繪制部分任然按照箭頭方向起坡。
第三種：修改子圖元。

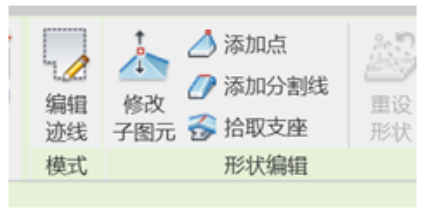

選中創建好的屋頂，使用【修改子圖元】的方法進行起坡，方法和樓板一樣。
