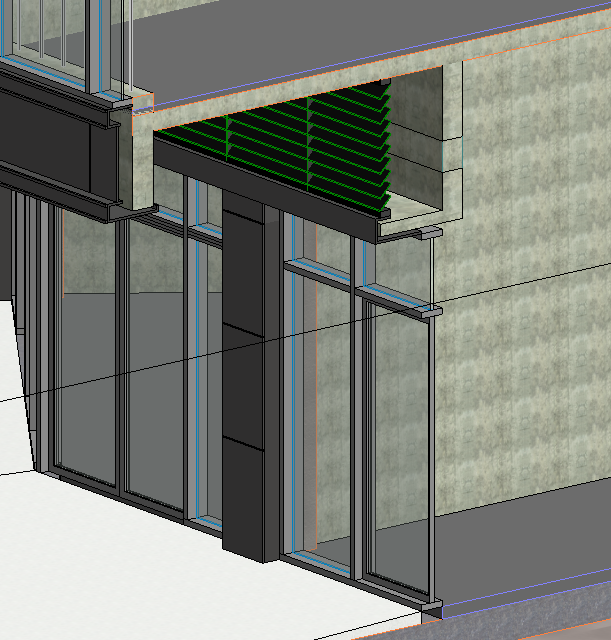

    利用幕墻建?？照{(diào)機位！

    Q：為什么用幕墻搭建空調機位？

    這次在我們的小型公建項目中，通過與合作幕墻公司溝通，明確了商鋪外立面的店鋪玻璃外墻、店門上方的空調機位、以及柱飾面外包的鋁板，都是通過幕墻系統來施工。

    所以這次利用幕墻來建?？照{(diào)機位，可以較為準確的表達飾面構件與土建構件的對位關系。

    ①放置空調機位懸挑板

    Step 1

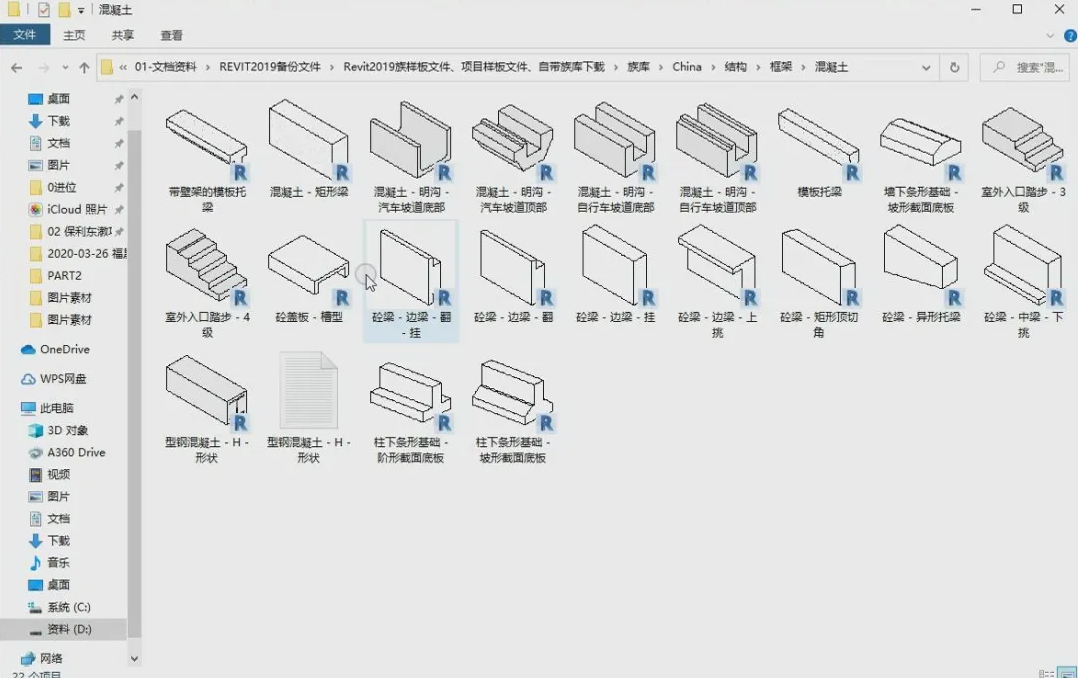

    在Revit族庫文件夾中找到

    結構＞框架＞混凝土＞

    雙擊打開“砼梁-中梁-下挑”

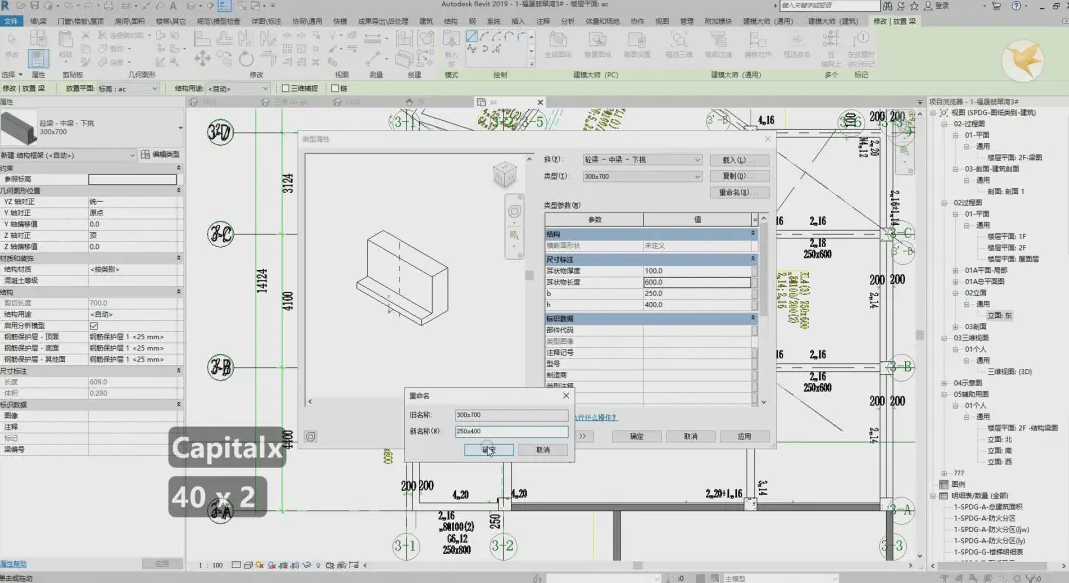

    Step 2

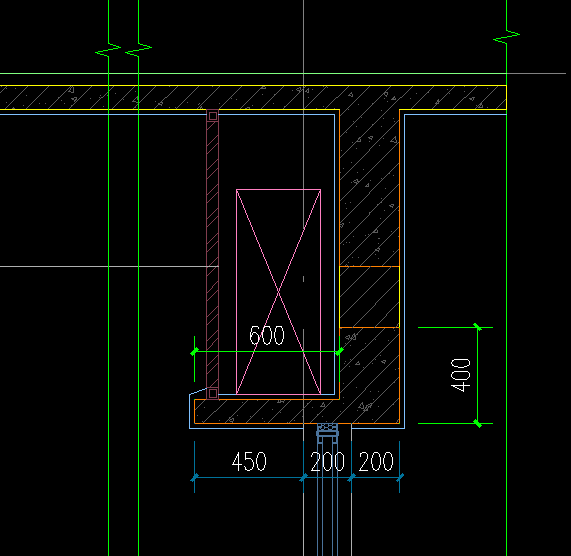

    對照CAD圖紙的尺寸

    更改梁的尺寸

    Step 3

    注意預覽框展開

    可以選擇三維視圖預覽，

    方便直觀對應尺寸修改

    Step 4

    按創建梁的方式

    放置空調機位板

    注意標高位置

    ②放置空調機位百葉幕墻

        /放置“墻”的方式放置空調百葉幕墻族

        /將幕墻嵌板修改為“窗嵌板-百葉窗“

        /利用Tab鍵選取并編輯幕墻嵌板，修改嵌板的偏移量

        /將幕墻下邊豎挺（橫向）改為鋁板外包飾面

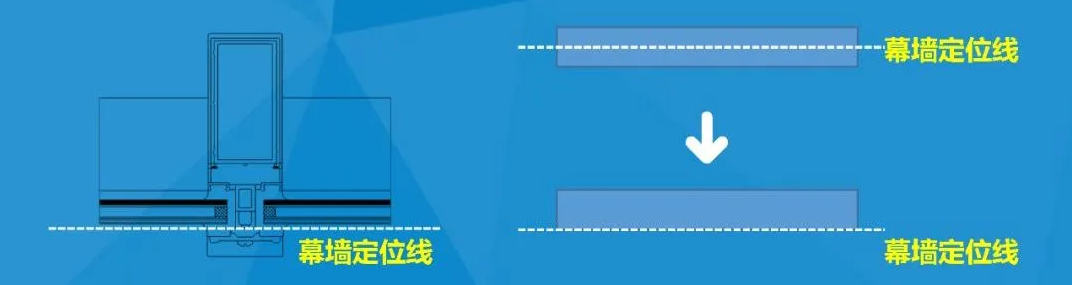

    Q：為什么要修改嵌板的偏移量？

    幕墻專業定位的基準一般按面材外飾面進行確定。但利用Revit軟件繪制幕墻，默認的幕墻是以中心進行定位的，所以我們要對其進行調整。

    Step 1

    ＞利用Tab鍵選取幕墻嵌板。

    ＞點擊上方”編輯族“進入嵌板族界面。

    Step 2

    ＞將嵌板族對齊到參照平面外邊線；

    ＞再載入回項目中覆蓋原嵌板族。

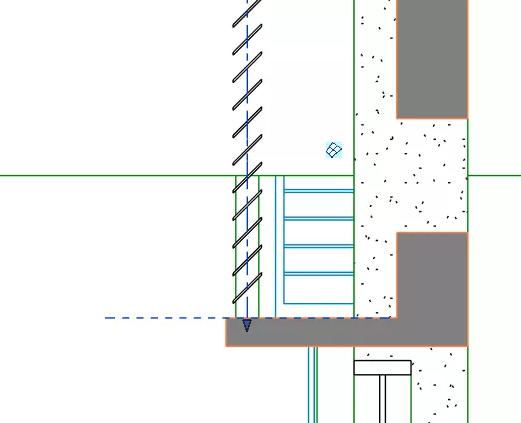

    ＞再次將百葉幕墻對齊到飄板外邊緣

    幕墻定位線已調整到外邊緣

        空調百葉嵌板安置好了，

        以為完事了？

        NO!

        事實上，空調飄板可不能混凝土裸露。

        是的，那100厚的飄板也需要飾面外包！

        厚度尺寸不準，怎么算方案立面深化呢

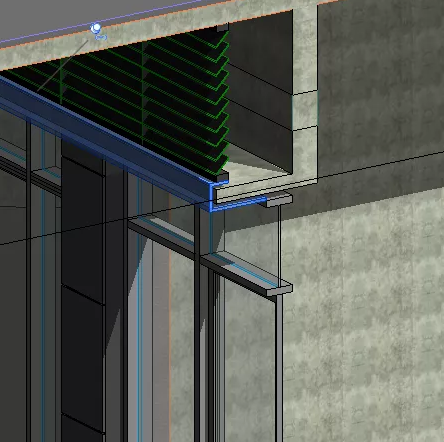

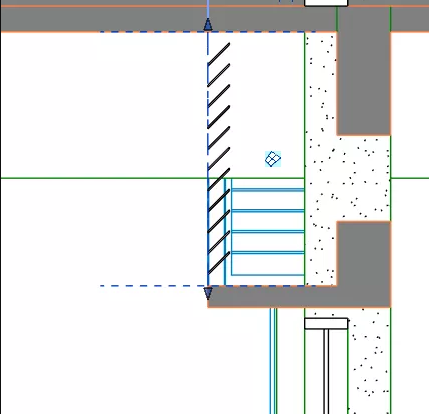

    修改空調百葉水平豎挺

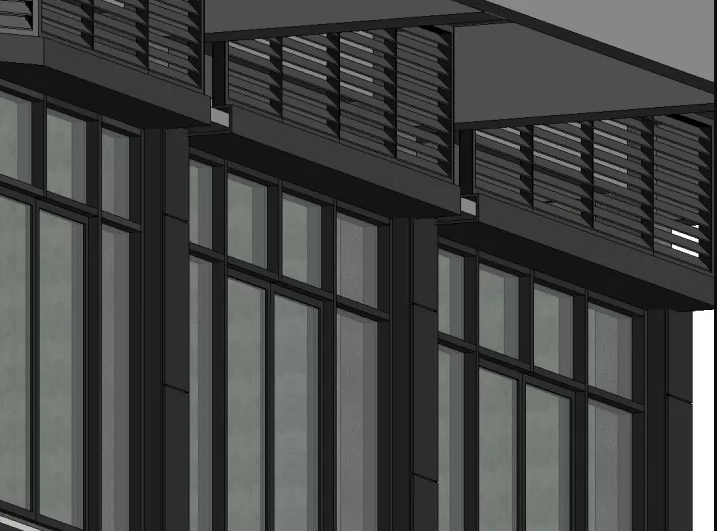

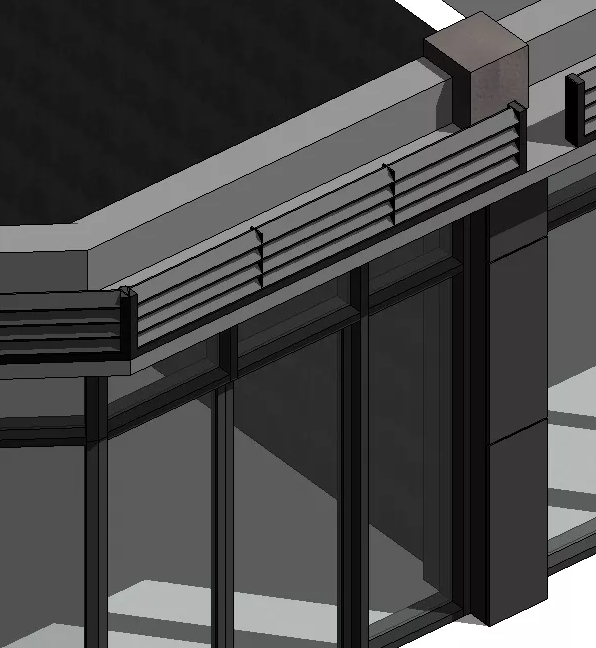

    ↑以上是我們想要的最終效果↑

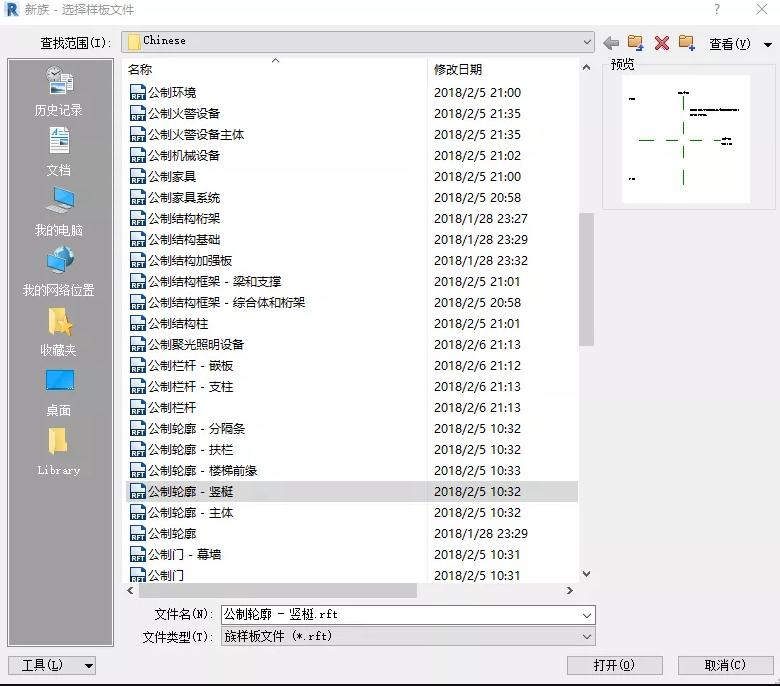

    Step1

    ＞左上文件【新建】→族，

    ＞基于“公制輪廓-豎梃”族樣板新建輪廓族。

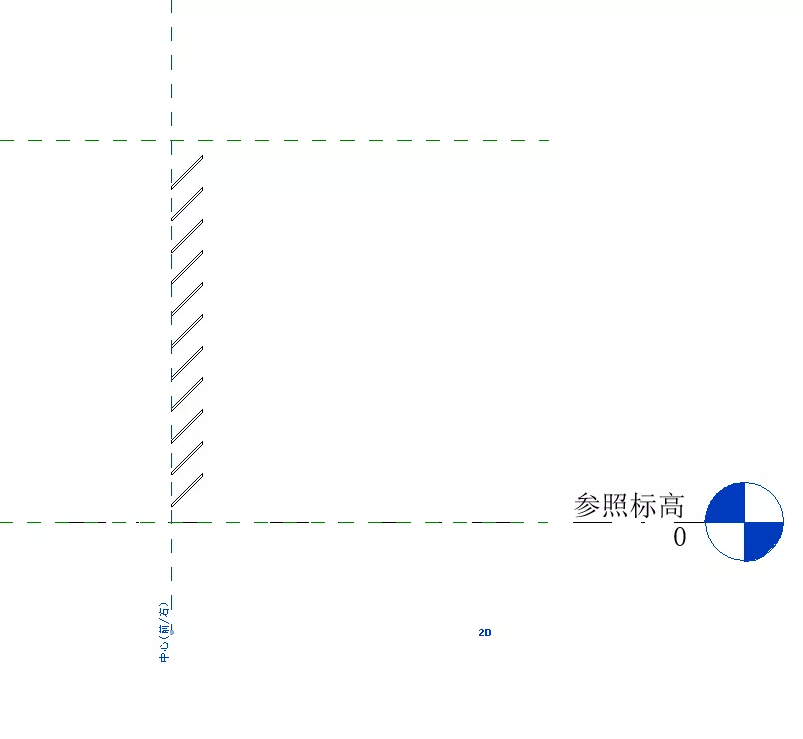

    Step2

    畫面是否似曾相識？

    是的！你在學以致用了！

    ＞根據與幕墻公司溝通，此處鋁板掛件完成面距離空調飄板結構面厚度50，鋁板厚度20。

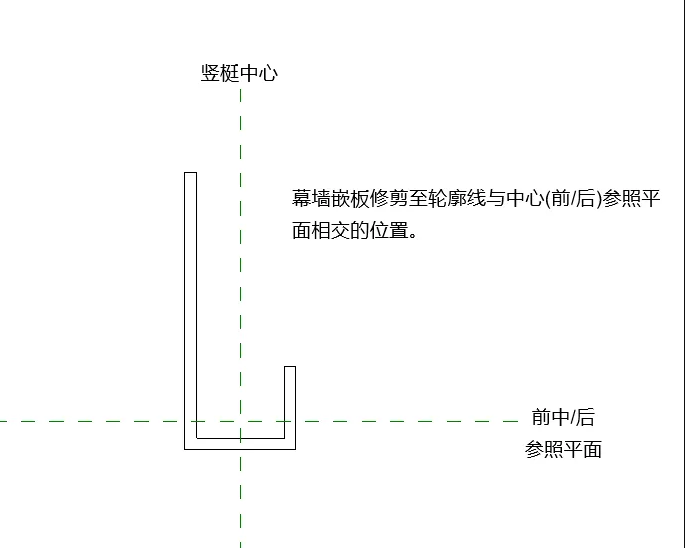

    ＞根據數學常識推算各邊尺寸，繪制出合適的豎挺輪廓。

    ＞另存為一個族文件，命名為"豎挺輪廓-空調機位水平豎挺"（前期制定好命名規則，便于項目中查找和管理）

    ＞載入到項目中。

    Step3

    ＞項目瀏覽器中找到"幕墻豎挺"

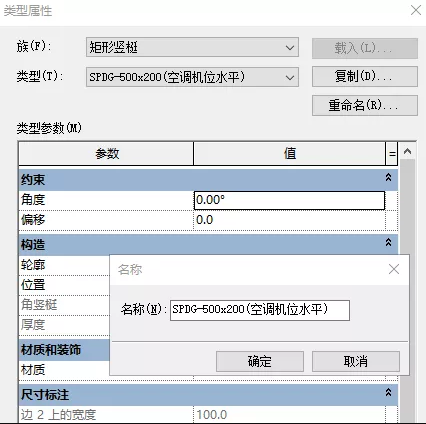

    ＞從矩形豎挺族中復制一個類型，命名修改。

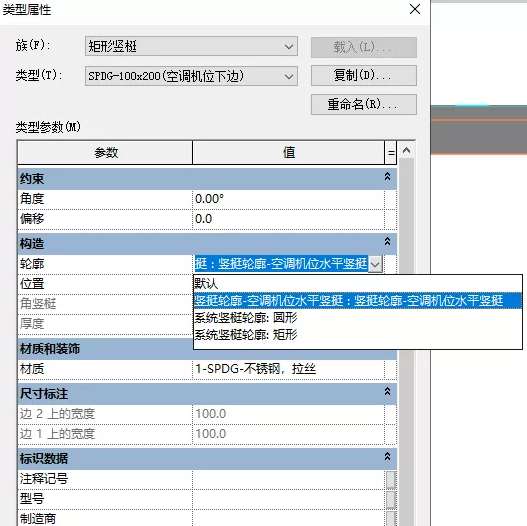

    Step4

    ＞豎挺的類型屬性框中"輪廓"下拉；

    ＞找到剛載入的輪廓族。

    ＞應用確定。

    Step5

    ＞選中空調百葉幕墻，打開類型屬性；

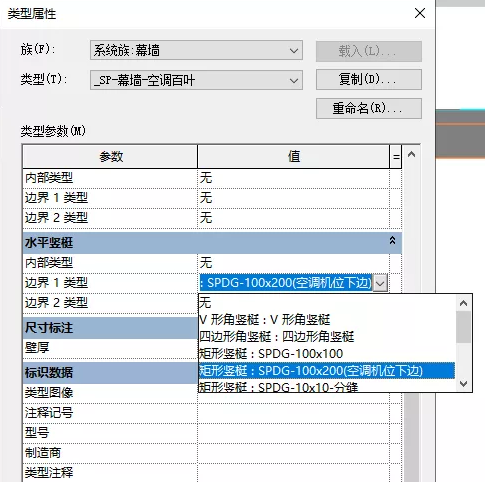

    ＞"水平豎挺"行邊界1類型下拉菜單找到剛才設置的豎挺類型；

    ＞應用確定。

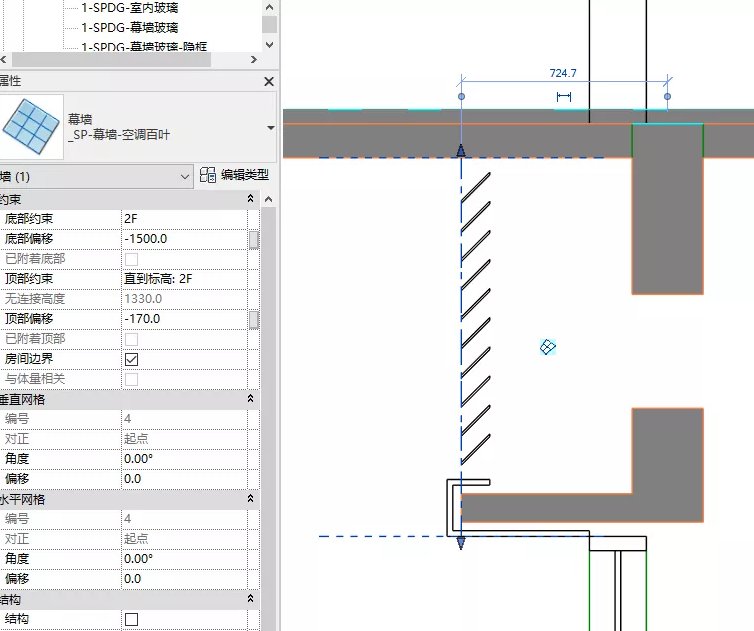

    Step6

    ＞可以看到水平豎挺已經更改

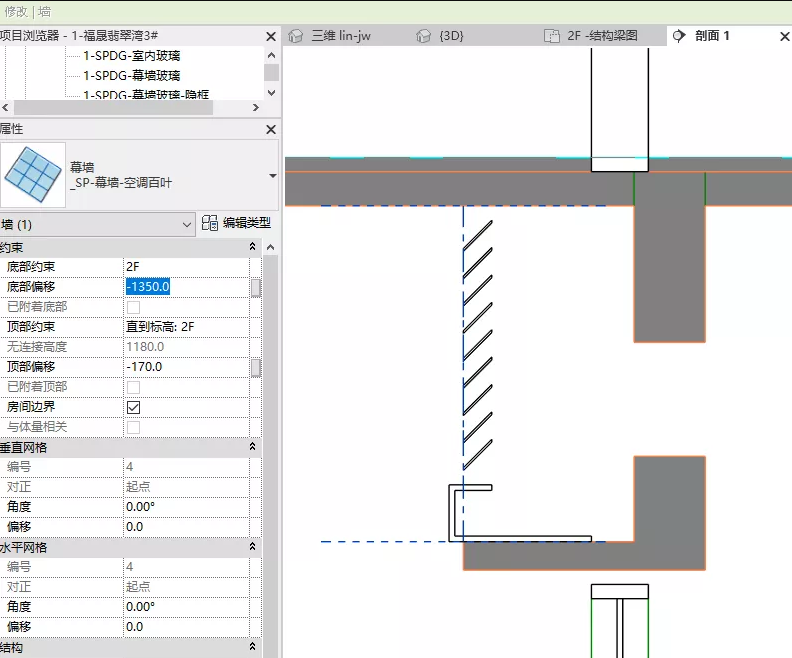

    ＞調整一下幕墻的底部偏移值。

    ＞讓水平豎挺的下邊緣距離結構飄板底部厚度50

    DONE!

    ＞最后利用”DD“快捷鍵測距一下檢查各邊到邊的厚度關系是否準確。

    看似說的很復雜

    其實就是三層套娃關系：

    豎挺輪廓    ==＞    幕墻豎挺    ==＞    幕墻族

    希望大家可以舉一反三噢！
